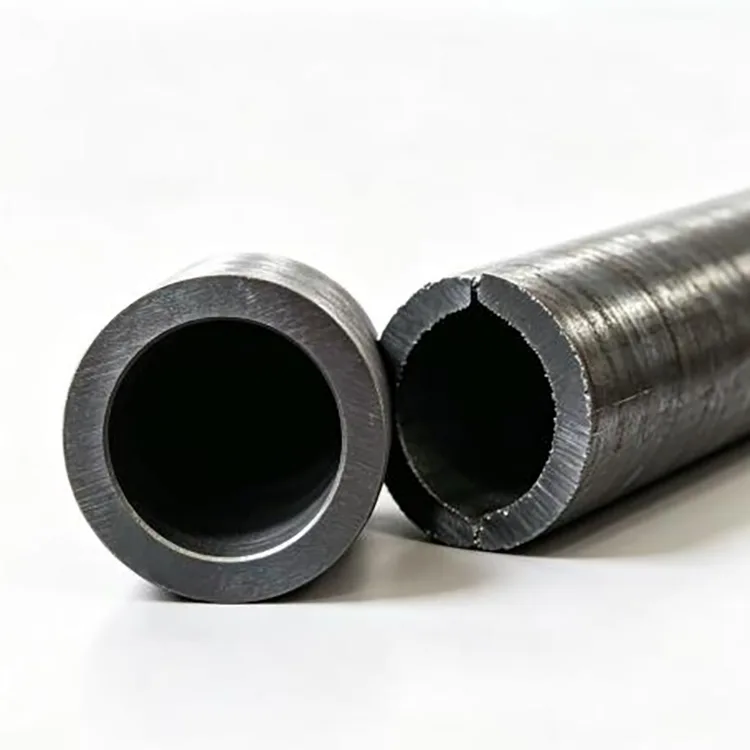

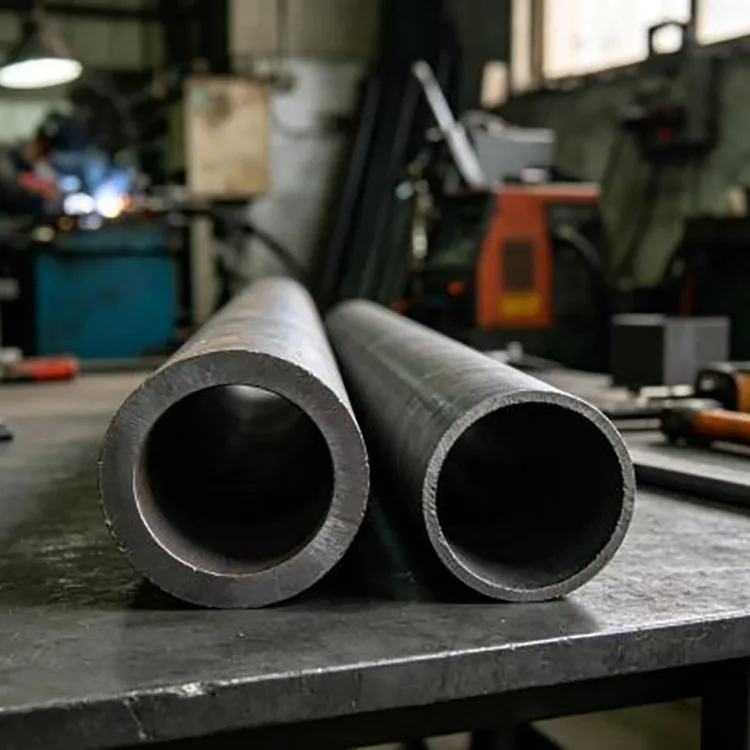

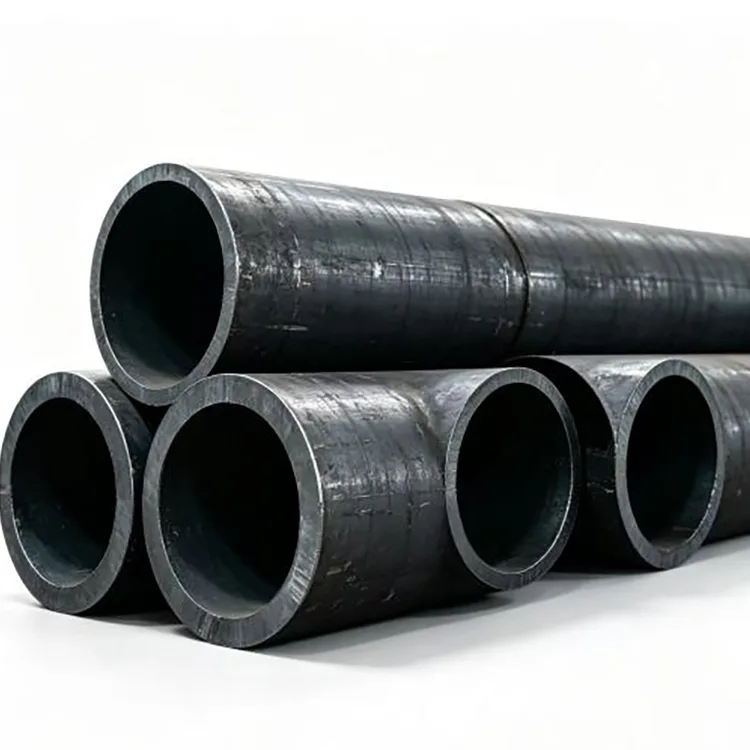

Bezešvá konstrukční trubka z uhlíkové oceli

Bezešvá konstrukční trubka z uhlíkové oceli se vyrábí propíchnutím a válcováním ocelového předvalku na bezešvý úsek bez podélného svaru. Trubky válcované za tepla se běžně používají pro větší průměry a těžší stěny, zatímco trubky tažené za studena se vybírají, když jsou pro obrábění potřeba užší rozměrové tolerance a hladší povrch.

Tento produkt je určen pro konstrukční a mechanické aplikace podle platné specifikace. Pro potrubí přepravující vodu, olej, plyn, páru nebo jiné tlakové tekutiny by měla být specifikována potrubí pro tekutinu, jako je GB/T 8163, místo použití konstrukční trubky jednoduše proto, že rozměry jsou podobné.

Specifikace

Specifikace ASTM, EN a JIS lze také projednat podle požadavků projektu.

Materiálové možnosti

20# je běžnou volbou pro obecné konstrukční a mechanické aplikace, kde je vyžadována dobrá obrobitelnost a svařitelnost.

45# má vyšší pevnost a tvrdost a používá se hlavně pro hřídele, pouzdra, pouzdra a další obráběné mechanické díly.

Q355B (16Mn) je vhodný pro aplikace vyžadující vyšší strukturální pevnost, jako jsou těžké stroje, inženýrské konstrukce a podpůrné komponenty.

27SiMn a 40Cr jsou vybrány pro mechanické díly vyžadující vyšší pevnost a specifický výkon při dalším zpracování.

Materiál by měl být vybírán spíše podle zatížení, procesu obrábění, pracovního prostředí a požadavků na finální součást, než jednoduše vybírat třídu nejvyšší pevnosti.

Válcované za tepla vs. tažené za studena

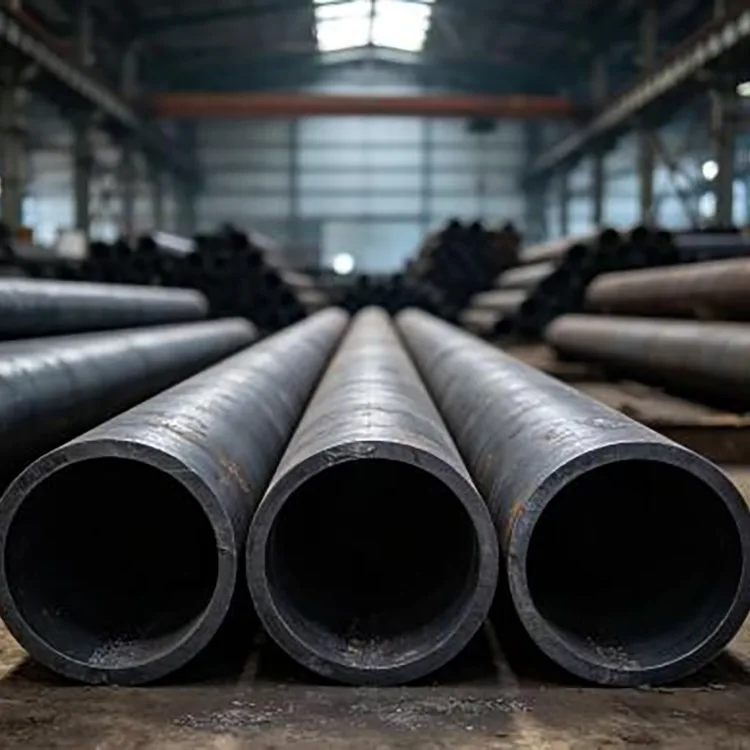

Bezešvá trubka válcovaná za tepla je obecně praktickou volbou pro velké průměry, těžké stěny a obecné konstrukční práce. Je vhodný tam, kde jsou přijatelné standardní rozměrové tolerance a cena materiálu je důležitým hlediskem.

Bezešvá trubka tažená za studena prochází dalším procesem tažení za studena, aby se zlepšila rozměrová přesnost a stav povrchu. Je vhodnější pro trubky malého průměru, přesné součásti, soustružení, vyvrtávání a další obráběcí operace.

U konstrukčního rámu obvykle není žádná výhoda platit za přesný materiál tažený za studena, když standardní trubka válcovaná za tepla již splňuje požadavky na konstrukci.

Kde se používá

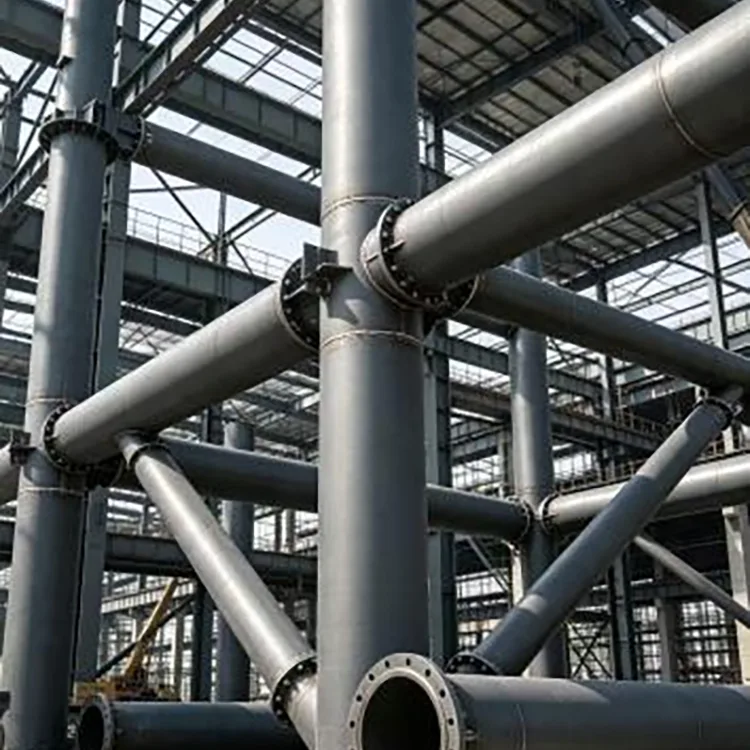

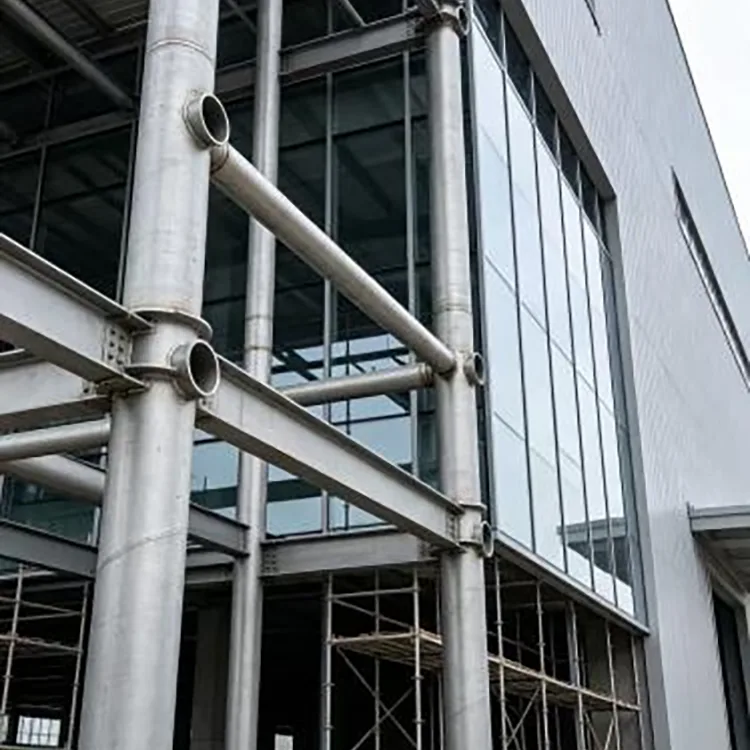

Ocelové konstrukce

Průmyslové stavby, podpěrné sloupy, vazníky, mostní podpěry, základové konstrukce, plošiny zařízení a další nosné ocelové konstrukce.

Výroba strojů

Rámy strojů, polotovary hydraulických válců, pouzdra hřídelů, pouzdra, součásti důlních zařízení a součásti strojírenských strojů.

Těžká zařízení

Zvedací zařízení, zemědělské stroje, konstrukce těžkých vozidel a vyrobené podpůrné komponenty.

Průmyslové a komunální projekty

Podpěry zařízení, fotovoltaické konstrukce, komunální ocelové konstrukce, součásti dopravních zařízení, objímky a další vyrobené konstrukce.

Průvodce výběrem

Pro běžné konstrukční práce často postačuje 20# za tepla válcovaná bezešvá uhlíková ocelová konstrukční trubka, pokud je splněno návrhové zatížení a příslušné normy.

U obráběných součástí, jako jsou objímky a přesné díly, může trubka tažená za studena 20# nebo 45# zajistit lepší kontrolu rozměrů a kvalitu povrchu.

Tam, kde je požadována vyšší konstrukční pevnost, lze uvažovat o Q355B. Pro mechanické součásti s vyšší pevností může být vhodnější 27SiMn nebo 40Cr v závislosti na konstrukci součásti a požadavcích na tepelné zpracování.

Pro venkovní aplikace může být základní trubka dodána s nátěrem nebo žárovým zinkováním pro zajištění dodatečné ochrany proti korozi.

Důležité aplikační rozlišení

GB/T 8162 je standardní konstrukční trubka. Nemělo by být zvoleno jednoduše jako levnější náhrada za potrubí určené pro tlakové nebo kapalinové rozvody.

Pro přepravu vody, oleje, plynu a jiných tekutin by měla být platná norma pro provoz tekutin potvrzena z konstrukčních požadavků. GB/T 8163-2018 je čínská norma pro bezešvé ocelové trubky pro tekutý provoz.

Stejný princip platí pro kotle, vysokoteplotní a další speciální servisní aplikace: norma potrubí by měla odpovídat specifikaci zařízení a projektu.

Zpracování a dodání

Trubky můžeme dodat v pevných délkách nebo je před expedicí nařezat na požadované rozměry. Dostupné zpracování zahrnuje čelní lícování, srážení hran, úkosování, závitování, vrtání, lakování, odstraňování rzi a žárové zinkování.

U exportních zakázek lze trubky svázat ocelovými páskami a chránit na koncích proti nárazu a znečištění. Balení lze upravit pro nakládání kontejnerů, námořní přepravu a požadavky na místo určení.

Kontrola kvality

Kontrola může zahrnovat chemické složení, mechanické vlastnosti, kontrolu rozměrů, kontrolu povrchu a další zkoušky požadované vybranou normou nebo nákupní specifikací.

U projektových zakázek lze v případě potřeby zajistit kontrolní dokumenty a kontrolu třetí stranou, jako je SGS, BV nebo TÜV.

Informace o zadávání zakázek

Pro cenovou nabídku uveďte požadovaný standard, jakost materiálu, vnější průměr, tloušťku stěny, délku, množství a požadavky na zpracování.

Pro zakázkové zakázky jsou užitečné výkresy nebo rozměrové tolerance, když bude trubka obráběna do hotové součásti. Lze také diskutovat o zakázkách smíšených velikostí, zkušebních množstvích a větších strojírenských zakázkách.

FAQ

Q1: K čemu se používá bezešvá uhlíková ocelová trubka GB/T 8162?

GB/T 8162 pokrývá bezešvé ocelové trubky pro konstrukční účely. Typické aplikace zahrnují ocelové konstrukce, rámy zařízení, strojní součásti a další obecné strojírenské použití, kde návrh nevyžaduje specializovanou specifikaci kapalinového servisu nebo kotlových trubek.

Q2: Mám si vybrat bezešvou trubku válcovanou za tepla nebo taženou za studena?

Zvolte válcované za tepla pro větší průměry, těžší stěny a obecné konstrukční aplikace, kde jsou přijatelné standardní tolerance. Zvolte tažené za studena, když jsou požadovány užší rozměry, hladší povrchy nebo lepší obráběcí výkon.

Q3: Jak si mohu vybrat mezi 20#, 45# a Q355B?

20# se běžně používá pro obecné konstrukční a mechanické práce. 45# je vhodnější pro obráběné díly s vyšší pevností, jako jsou hřídele a pouzdra. Q355B je obecně zvažován, když je požadována vyšší strukturální pevnost. Konečná volba by se měla řídit návrhem součásti a použitelnými specifikacemi materiálu.

Q4: Lze strukturální bezešvou trubku použít pro vodovodní nebo plynové potrubí?

Nejen proto, že je vhodná velikost. Aplikace musí splňovat příslušnou normu pro provoz kapalin a požadavky na design. Pro aplikace s kapalinovým provozem je třeba zvážit GB/T 8163 tam, kde je specifikováno.

Q5: Můžete poskytnout řezání a galvanizaci před odesláním?

Ano. Řezání na pevnou délku, úkosování, srážení hran, závitování, vrtání, lakování a žárové zinkování lze zajistit dle požadavků objednávky.
