Žárově pozinkovaná kulatá ocelová trubka

Žárově pozinkovaná kruhová ocelová trubka je kruhová svařovaná ocelová trubka zpracovaná žárově zinkovaným povlakem po tvarování trubky a svařování. Kulatá část se snadno vyrábí, upíná, svařuje a instaluje, zatímco pozinkovaný povrch poskytuje dodatečnou ochranu tam, kde je trubka vystavena dešti, vlhkosti a venkovním podmínkám.

Produkt pokrývá dvě různé nákupní potřeby. U zábradlí, zábradlí, konstrukcí skleníků a ocelových podpěr kupující hledí především na vnější průměr, tloušťku stěny, jakost oceli a rozměrovou přesnost. Pro aplikace s vodou nebo jinými kapalinami musí potrubí navíc splňovat požadované normy pro tlakový provoz a požadavky na kontrolu.

Q235B je vhodný pro mnoho konvenčních konstrukčních a výrobních aplikací. Q355B lze vybrat tam, kde konstrukce vyžaduje vyšší pevnost materiálu. Řezání pevné délky a další zpracování lze dohodnout před dodáním.

Průvodce velikostí

U mezinárodních objednávek vždy potvrďte společně DN, vnější průměr a tloušťku stěny. DN je jmenovité označení a samo o sobě nedefinuje skutečný vnější průměr.

Hlavní specifikace

Jak se vyrábí

Trubka se vyrábí jako svařovaná kulatá trubka, která je po vytvoření požadovaného profilu trubky galvanizována.

Ocelový pás → tváření → vysokofrekvenční svařování → dimenzování a rovnání → řezání → odmašťování → moření → oplachování → tavidlo → sušení → žárové zinkování → chlazení → pasivace / konečná úprava → kontrola → balení

Fáze vysokofrekvenčního svařování vytváří podélný šev. Měla by být proto popsána jako vysokofrekvenčně svařovaná kruhová ocelová trubka, nikoli bezešvá trubka.

Před galvanizací musí být ocelový povrch dostatečně čistý, aby se zinek správně spojil. Po zinkování je trubka znovu zkontrolována na povlak, přímost, rozměry a viditelné vady.

Co chrání zinkový povlak

Vrstva zinku odděluje ocel od vzdušné vlhkosti a kyslíku. Zinek také poskytuje obětavou ochranu kolem malých oblastí poškození povlaku.

U venkovního zábradlí, rámu skleníku nebo nosné konstrukce to znamená, že hlavní antikorozní práce jsou dokončeny před instalací.

Pozinkovaný povlak neznamená, že trubka může být bez dalšího zvažování trvale vystavena každému korozivnímu médiu. Pobřežní solná mlha, agresivní chemikálie, stojatá voda a trvalé ponoření vyžadují specifičtější posouzení koroze.

Tloušťka stěny

Tloušťka stěny by se měla řídit prací spíše než názvem trubky.

Konečná tloušťka závisí na rozpětí, zatížení, rozteči podpěr, povětrnostních podmínkách, způsobu připojení nebo tlaku kapaliny.

Q235B nebo Q355B

Q235B se běžně používá pro obecné zábradlí, skleníkové konstrukce, nosné rámy, komunální výrobu a další konvenční ocelové konstrukce.

Q355B se používá, když konstrukční návrh vyžaduje ocel s vyšší pevností, zejména pro vyšší zatížení nebo náročnější podmínky podepření.

Změna třídy oceli neumožňuje automaticky snížit tloušťku stěny nebo průměr trubky. Celý prvek ještě musí splňovat návrhový výpočet.

Strukturální potrubí nebo potrubí pro kapaliny?

Konečné použití by mělo být uvedeno před cenovou nabídkou.

U zábradlí, rámů skleníků, zábradlí, podpěr zařízení a ocelových konstrukcí jsou hlavním zájmem rozměrová přesnost a konstrukční požadavky.

Pro přívod vody a jiných kapalin je také třeba specifikovat příslušnou normu potrubí, jmenovitý tlak, tloušťku stěny, kvalitu svaru a požadavky na kontrolu.

Například současná čínská norma GB/T 3091 platí pro svařované ocelové trubky pro nízkotlaké dodávky kapaliny. Nemělo by se používat jako obecný standard pro každou galvanizovanou konstrukční kruhovou trubku.

Toto rozlišení pomáhá předcházet běžné chybě při nákupu: nákup potrubí pouze podle průměru bez kontroly, k čemu je potrubí skutečně navrženo.

Kde se používá

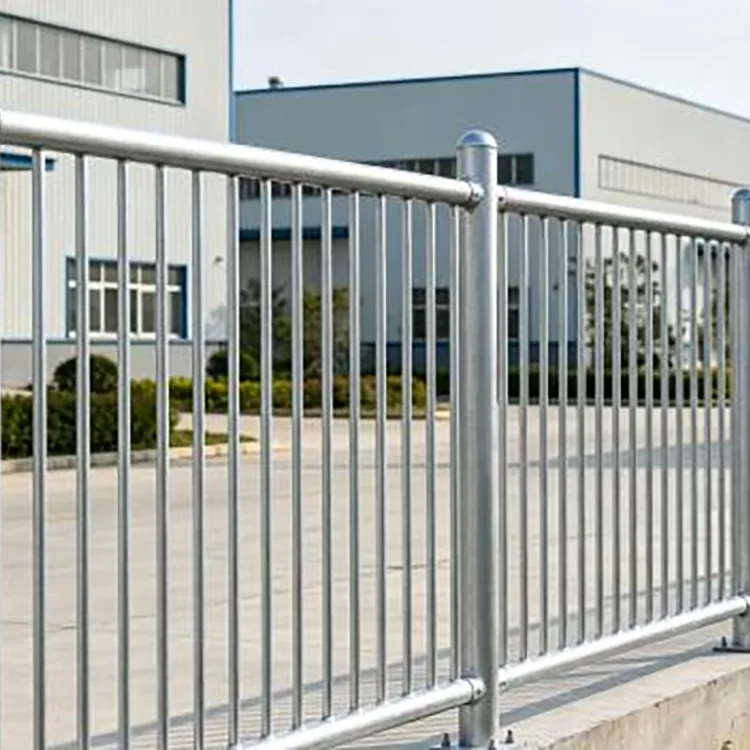

Zábradlí a madla

Kruhová část je vhodná pro uchopení a snadno se připojuje ke sloupkům, konzolám a rámům.

Skleníkové konstrukce

Běžné velikosti se používají pro obloukové trubky, sloupky, kolejnice a další zemědělské konstrukce vystavené vlhkosti a opakovaným cyklům mokro-sušení.

Obecní zařízení

Aplikace zahrnují silniční svodidla, ploty, parkovací přístřešky, lehké nosné rámy a podobné venkovní konstrukce.

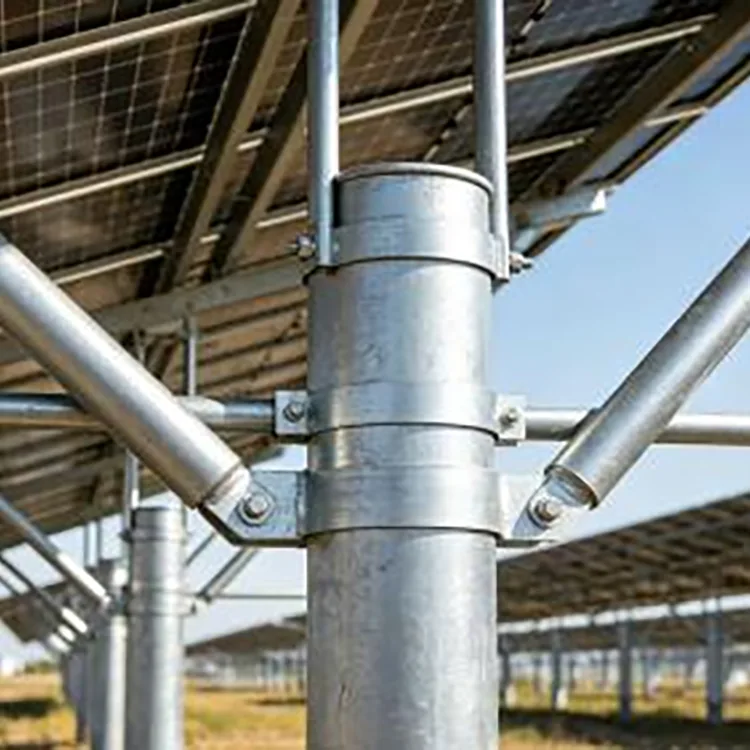

FV a energetické projekty

Lze použít pro vybrané podpěry, pomocné rámy a konstrukce venkovního vybavení, pokud je vhodný kruhový průřez.

Osvětlovací a monitorovací sloupy

Pro stožáry a sloupy lze volit větší průměry podle konstrukčního požadavku.

Servis vody a nízkotlakých kapalin

Vhodné pouze v případě, že druh potrubí, rozměry a příslušná servisní norma splňují požadavky projektu.

Žádost o projekt

Nádvoří a obytné zábradlí

U samostatně postavených domů a obytných nádvoří vyžaduje černá ocelová trubka často opakované odstraňování rzi a přelakování po delším venkovním působení.

Žárově pozinkovaná kruhová trubka může být instalována bez samostatného antikorozního nátěru ve velkém měřítku. Podle dodaného záznamu projektu zůstalo venkovní zábradlí po více než třech letech bez viditelné rozšířené rzi a poškození nátěru.

Komunitní renovace

Při rekonstrukcích starších obytných obcí byla použita pozinkovaná kruhová trubka na zábradlí chodeb, svodidla u silnice a podpěry parkovacích přístřešků.

Dokončený pozinkovaný povrch umožnil zhotoviteli pokračovat přímo v instalaci, což omezilo práci na nátěru na staveništi a zachovalo konzistentní konečný vzhled.

Kulatá trubka vs čtvercová trubka

Výběr závisí na struktuře a vzhledu.

Kruhové potrubí je užitečné, když konstrukce potřebuje kruhový profil, snadný kontakt rukou, hladké vizuální linie nebo pohodlné spojení pomocí svorek a kruhových tvarovek.

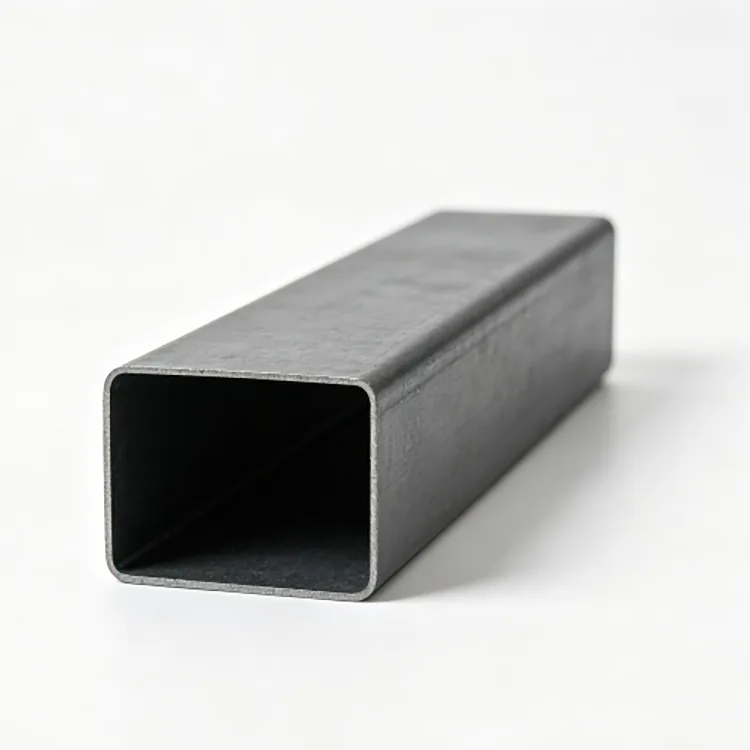

Čtvercové a obdélníkové trubky poskytují ploché plochy a často se snáze zarovnávají, pokud se projekt skládá převážně z přímých rámů a spojů desek.

U zábradlí a trubkových zábradlí je obvykle přirozenější volbou kruhová trubka. Pro obdélníkové rámy mohou být účinnější čtvercové nebo obdélníkové duté profily.

Žárově pozinkovaná vs černá kulatá trubka

Černá kulatá trubka nemá tovární zinkovou ochranu a normálně potřebuje jiný antikorozní systém pro venkovní provoz.

Pozinkovaná kruhová trubka je dodávána s již naneseným zinkovým povlakem. Tím se odstraní hlavní krok povrchového nátěru a sníží se potřeba rutinního přelakování při normální expozici.

Rozdíl je nejužitečnější u projektů, kde je mnoho samostatných potrubí instalováno venku a pozdější údržba je obtížná, jako jsou zábradlí, rámy skleníků, střešní konstrukce a komunální zařízení.

Zpracování

U projektových zakázek může být hlavní výroba dokončena před dodáním.

Dostupné zpracování zahrnuje:

Řezání s pevnou délkou

Vrtání a děrování

Ohýbání

Konec přípravy

Svařování a montované sestavy

Je-li to možné, konečné řezání a vrtání by mělo být dokončeno před galvanizací, aby zpracovaný prvek dostal antikorozní úpravu jako hotový komponent.

Pokud se řezání nebo vrtání provádí po galvanizaci, nechráněná ocel by měla být očištěna a opravena vhodným povlakem bohatým na zinek.

Kontrola kvality

Kontrola kvality zahrnuje jak potrubí, tak pozinkovaný povlak.

Základní materiál: Q235B nebo Q355B, s dohodnutou materiálovou dokumentací.

Rozměry: vnější průměr a tloušťka stěny.

Geometrie: kulatost a přímost.

Svar: stav vysokofrekvenčního svaru.

Délka: přesnost s pevnou délkou.

Nátěr: krytí, tloušťka a zjevné povrchové vady.

Balení: stabilita svazku a ochrana při přepravě.

U zakázek na servis kapalin by se další testování mělo řídit specifikovanou normou potrubí a požadavky projektu.

Pobřežní a vlhké použití

Běžnou venkovní expozici lze zvládnout vhodnou galvanizovanou specifikací, ale s pobřežním a průmyslovým prostředím by se nemělo zacházet stejně.

V blízkosti pobřeží může vzduch nasycený solí urychlit spotřebu zinku. V budovách s vysokou vlhkostí se kondenzace může stát hlavním korozním faktorem. Chemické závody mohou vnášet plyny nebo kapaliny, které se chovají odlišně od běžné expozice v atmosféře.

Správným přístupem je přizpůsobit požadavky na zinek a specifikaci potrubí skutečnému prostředí.

Nepřetržité ponoření do mořské vody se také liší od běžného venkovního vystavení a mělo by být považováno za samostatnou podmínku korozního návrhu.

Proč si vybrat nás?

Náš dodavatelský řetězec v Tianjin Daqiuzhuang poskytuje kupujícím přístup ke zpracování oceli, výrobě trubek, galvanizaci a navazujícím výrobním zdrojům v rámci stejného regionu produkujícího ocel.

Více velikostí: DN15–DN200 pokrývá běžné aplikace od malých zábradlí až po větší konstrukční a kapalinové potrubí.

Výběr materiálu: Q235B a Q355B lze dodat podle konstrukčního požadavku.

Dodávka s pevnou délkou: K dispozici je řez 3–12 m, přičemž běžná standardní délka je 6 m.

Zpracování projektu: Řezání, vrtání, ohýbání a další dohodnutá výroba může být dokončena před dodáním.

Nabídka založená na aplikaci: konstrukční potrubí a potrubí pro přívod kapaliny jsou zpracovávány podle jejich různých technických požadavků.

Kontrolní dokumenty: Pro zakázky na projekt lze dodat materiálové certifikáty a záznamy o kontrole zinkování.

Exportní balení: svazky mohou být připraveny s ochranou odolnou proti vlhkosti pro zámořskou přepravu.

Výhodou pro kupujícího je méně samostatných dodavatelů, kteří by koordinovali ocelové trubky, galvanizaci, zpracování a přípravu na export.

Informace pro objednání

Pro cenovou nabídku uveďte:

Použití: konstrukce, skleník, zábradlí, servis kapalin atd.

DN nebo vnější průměr

Tloušťka stěny

Třída oceli

Délka

Požadavek na zinkování

Požadavek na zpracování

Množství

Jasný požadavek jako:

Q235B / DN50 / OD 60,3 mm / 3,0 mm stěna / žárové zinkování / 6 m / 100 tun

umožňuje dodavateli uvést správný produkt, aniž by hádal, co má znamenat „2palcová galvanizovaná trubka“.

Časté dotazy k žárově pozinkované kulaté ocelové trubce

Q1. Je žárově zinkovaná kruhová ocelová trubka bezešvá?

Ne. Zde popsaný výrobek je vysokofrekvenčně svařovaná kruhová ocelová trubka. Nemělo by být inzerováno jako bezproblémové.

Q2. Jaký je vnější průměr trubky DN50?

Uvedené potrubí DN50 má vnější průměr 60,3 mm. Před objednáním armatur nebo svorek si ověřte skutečný vnější průměr.

Q3. Lze trubku použít na vodu?

Ano, pokud potrubí splňuje požadovaný standard pro nízkotlakou kapalinu a specifikaci projektu. Před objednávkou by měla být potvrzena platná norma.

Q4. Lze délku přizpůsobit?

Ano. Dodávaný rozsah je 3–12 m, přičemž 6 m je běžná standardní délka.

Q5. Lze dodat Q355B místo Q235B?

Ano. Q355B lze specifikovat pro projekty vyžadující jakost oceli s vyšší pevností. Konečný průměr trubky a tloušťka stěny by měly stále odpovídat konstrukčnímu návrhu.

Q6. Lze svařovat pozinkovanou kruhovou trubku?

Ano. Svařování poškozuje zinkový povlak kolem vyhřívané oblasti. Zasažená oblast by měla být po svařování očištěna a opravena vhodným nátěrem bohatým na zinek.

Q7. Dá se trubka ohnout?

Ano, ale výrazné ohnutí může pozinkovanou vrstvu poškodit. Tam, kde je znám konečný tvar, je výhodné dokončit hlavní tvářecí práce před galvanizací.

Q8. Jaká tloušťka stěny je vhodná pro skleníkové konstrukce?

Dodávané velikosti zahrnují přibližně 1,5–3,5 mm pro mnoho běžných skleníkových aplikací. Skutečná volba by měla vzít v úvahu rozpětí, zatížení větrem, polohu prvku a návrh skleníku.

Q9. Lze trubku použít venku bez nátěru?

Ano. Žárově pozinkovaná kruhová trubka je navržena pro ochranu proti korozi při venkovním vystavení povětrnostním vlivům, takže samostatný proces primárního antikorozního nátěru obecně není za normálních podmínek vyžadován.

Q10. Lze jej použít v pobřežních oblastech?

Ano, ale specifikace zinku by měla odpovídat expozici soli. Silné pobřežní podmínky mohou vyžadovat vyšší požadavky na nátěr a další úvahy o korozi.

Q11. Zreziví pozinkovaný povlak?

Zinek chrání ocel, ale je postupně spotřebován životním prostředím. Životnost závisí na tloušťce nátěru, vlhkosti, působení solí, chemikálií, zadržování vody a manipulaci. Žádný jednotlivý údaj životnosti neplatí pro každou instalaci.

Q12. Jaké kontrolní dokumenty lze poskytnout?

Lze dodat materiálové certifikáty, záznamy o kontrole zinkování a další dohodnuté dokumenty kvality. U projektových zakázek lze také zajistit kontrolu třetí stranou.
