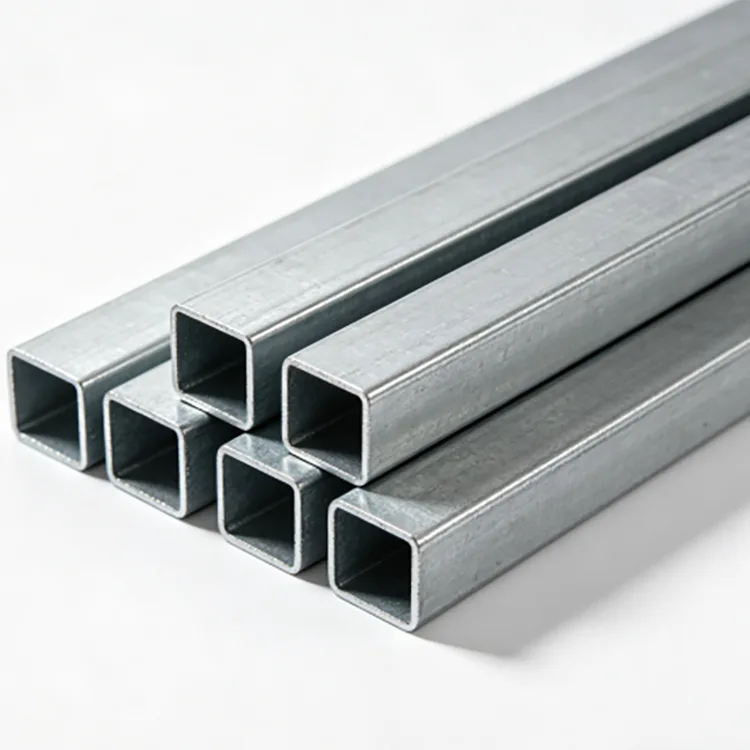

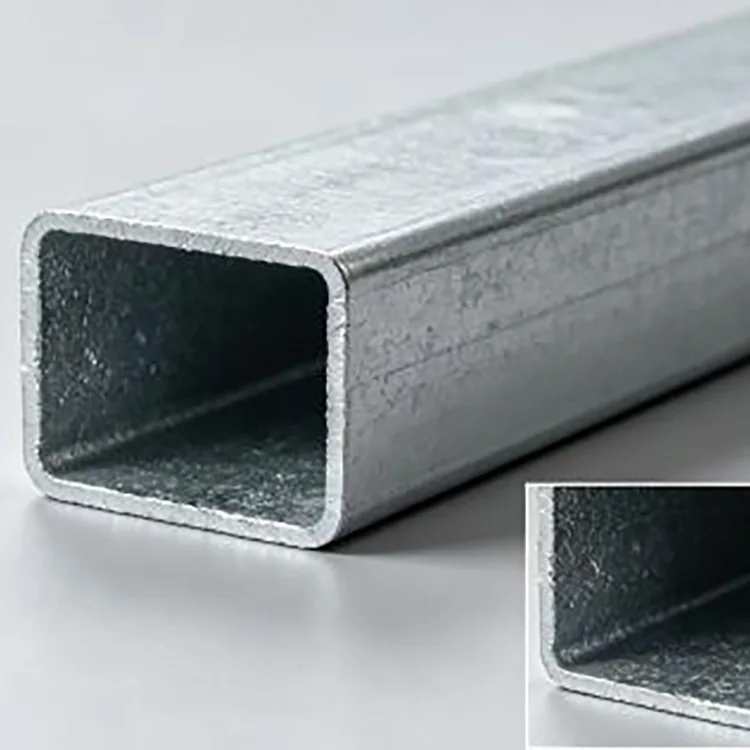

Žárově pozinkovaná čtvercová ocelová trubka

Žárově pozinkovaná čtvercová ocelová trubka má čtvercový dutý průřez, který kombinuje čtyřstrannou konstrukční podporu s relativně nízkou hmotností materiálu. Trubka je nejprve tvářena za studena a vysokofrekvenčně svařena, poté zpracována přípravou povrchu a žárovým zinkováním.

Na rozdíl od černé čtvercové trubky, která vyžaduje samostatný systém ochrany proti korozi, má galvanizovaná trubka zinkový povlak na hotovém ocelovém povrchu. Díky tomu je vhodný pro venkovní konstrukce, vlhké pracovní prostředí, stavební projekty a aplikace, kde by pravidelné přetírání zvýšilo náklady na údržbu.

Rongheng dodává jakosti Q235B a Q355B s běžnými čtvercovými průřezy od 20×20 mm do 200×200 mm a tloušťkou stěny od 1,0 do 6,0 mm. Pevné délky, vlastní rozměry a sekundární zpracování mohou být uspořádány podle výrobních výkresů nebo požadavků projektu.

Technické specifikace

Proces žárového zinkování

Výrobní sekvence je řízena od přípravy oceli až po kontrolu hotového výrobku:

Kontrola ocelových svitků → tváření za studena → vysokofrekvenční svařování → odstranění svarové housenky → dimenzování a rovnání → řezání na pevnou délku → předúprava povrchu → žárové zinkování → chlazení a konečná úprava → kontrola zinkování → výstupní kontrola kvality → ochranné balení

Tváření a svařování stanoví požadovaný čtvercový průřez a rozměrovou přesnost před galvanizací. Při žárovém zinkování se připravená ocelová trubka ponoří do roztaveného zinku tak, aby obnažený ocelový povrch dostal metalurgicky vázaný zinkový povlak.

U strojírenských zakázek by měly být požadavky na povrchovou úpravu zinkem potvrzeny společně s příslušnou normou, velikostí průřezu, jakostí oceli a podmínkami prostředí spíše než výběr úrovně povlaku pouze podle jmenovité hmotnosti.

Ochrana proti korozi pro venkovní použití

Žárové zinkování je zvláště užitečné, když bude čtvercová trubka vystavena dešti, vlhkosti, kondenzaci nebo venkovnímu vzduchu. Zinkový povlak působí jako bariéra mezi ocelovým podkladem a okolním prostředím, přičemž zinek také poskytuje obětní ochranu při lokálním poškození povlaku.

Pro běžné venkovní aplikace může stačit standardní zinkování. Pobřežní prostředí, prostředí s vysokou vlhkostí, chemické prostředí, odpadní voda a další korozivní prostředí obvykle vyžadují vyšší specifikace nátěru a měly by být vyhodnoceny podle skutečných podmínek expozice.

Rozsah zdrojů pro tento produkt je 40–275 g/m², přičemž pro projekty vyžadující vyšší odolnost proti korozi je k dispozici silnější zinkování.

Q235B nebo Q355B čtvercová ocelová trubka?

Q235B je vhodný pro mnoho konvenčních rámů, zábradlí, podpěr, konstrukcí zařízení a obecných konstrukčních aplikací, kde je dostatečná standardní konstrukční pevnost.

Q355B je varianta s vyšší pevností pro těžší konstrukce, větší sekce, rámy s vysokým zatížením, aplikace s velkým rozpětím a projekty, kde strukturální výpočty vyžadují vyšší mez kluzu.

Správná třída by měla být vybrána společně s velikostí průřezu, tloušťkou stěny, rozpětím, způsobem připojení, zatížením větrem nebo sněhem a návrhem projektu. Zvýšení jakosti oceli automaticky nenahrazuje potřebu odpovídajících rozměrů průřezu.

Výběr velikosti čtverce a tloušťky stěny

Vhodná sekce závisí především na zatížení, rozpětí, provedení připojení a prostředí instalace.

Menší sekce jako 20×20, 25×25, 30×30 a 40×40 mm se běžně používají pro lehké rámy, zábradlí, nábytkové konstrukce, podpěry zařízení a součásti výroby.

Střední profily jako 50×50, 60×60, 80×80 a 100×100 mm jsou vhodné pro konstrukční rámy, nosné systémy, skladové konstrukce, zemědělské stavby a venkovní výrobu.

Větší sekce od 120 × 120 do 200 × 200 mm se obecně vybírají pro těžší konstrukční prvky, velké nosné rámy, základny zařízení a aplikace vyžadující větší kapacitu sekce.

Tloušťku stěny lze zvolit od 1,0 do 6,0 mm podle vypočteného zatížení a požadavků na připojení. Silnější stěna může být nezbytná tam, kde se jedná o svařování, šroubování, náraz, soustředěné zatížení nebo dlouhodobé venkovní použití.

Žárově pozinkovaná čtvercová ocelová trubka vs černá čtvercová trubka

Hlavní aplikace

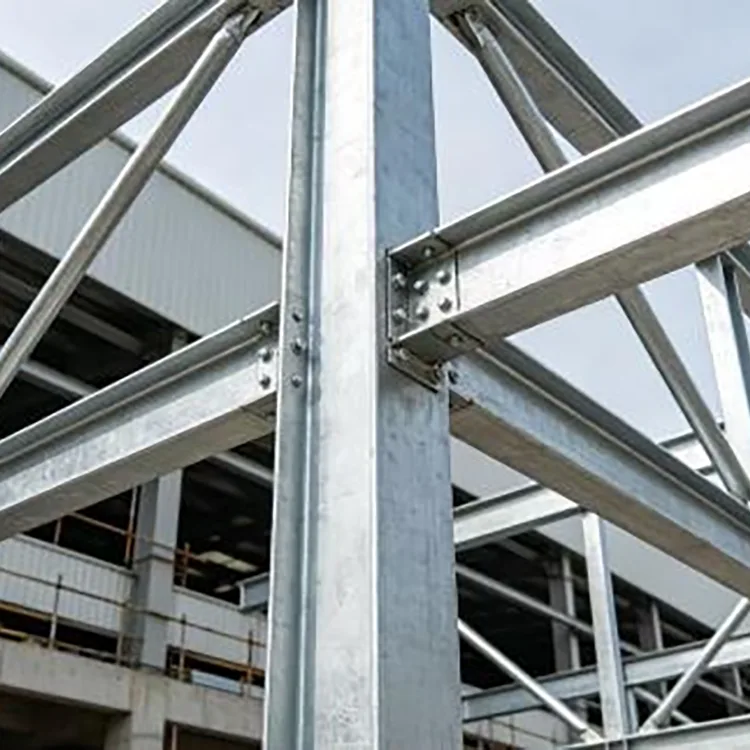

Konstrukce a ocelové konstrukce

Žárově pozinkované čtvercové trubky se používají pro konstrukční rámy, podpěrné prvky, stavební díly, skladové konstrukce, pomocné rámy obvodových plášťů a další vyrobené ocelové sestavy.

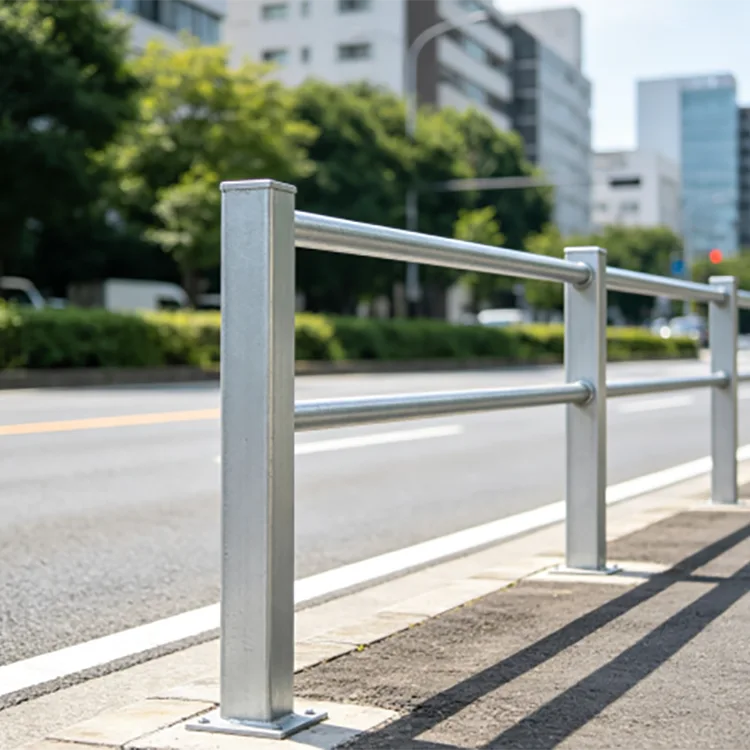

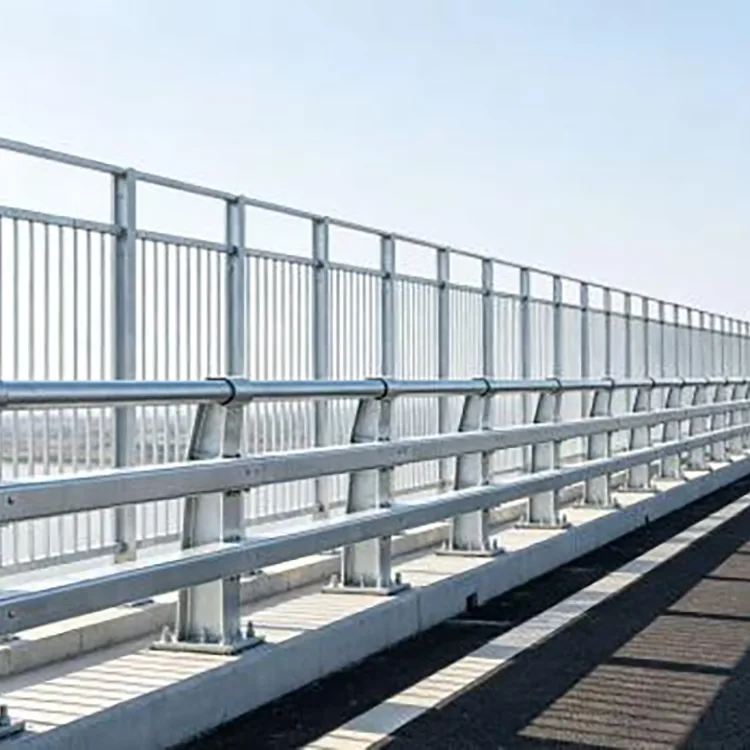

Zábradlí a venkovní infrastruktura

Čtvercová sekce je vhodná pro zábradlí, zábrany, ploty, silniční infrastrukturu, krajinné stavby, podpěry venkovního vybavení a reklamní stavby. Galvanizace poskytuje ochranu proti korozi tam, kde je konstrukce vystavena povětrnostním vlivům.

Fotovoltaické konstrukce

Čtvercové pozinkované trubky lze použít ve vybraných nosných a pomocných FV konstrukcích, kde geometrie průřezu, jakost oceli, požadavek na povrchovou úpravu a statický výpočet vyhovují projektu.

Rámy strojů a zařízení

Pravidelná čtyřstranná sekce zjednodušuje řezání, svařování, vrtání a spojování. Typické aplikace zahrnují rámy strojů, podpěry dopravníků, rámy zemědělských strojů, základny zařízení a průmyslové podpůrné konstrukce.

Skladové a zemědělské stavby

Aplikace zahrnují skladovací rámy, nosné konstrukce, součásti skleníků, zemědělská zařízení a další ocelové sestavy vyžadující ochranu proti korozi.

Výroba a kontrola kvality

Rongheng kontroluje produkt od výběru surovin až po kontrolu dokončených pozinkovaných trubek. Oceli Q235B a Q355B jsou vybírány podle požadovaných mechanických a konstrukčních vlastností, přičemž kontroly rozměrů se provádějí po tváření, svařování, dimenzování a řezání.

Zvláštní pozornost je věnována rozměrům průřezu, tloušťce stěny, přímosti, geometrii rohů, kvalitě svaru, přesnosti řezu a stavu zinkového povlaku. Dokončené trubky jsou před balením kontrolovány na viditelné vady povlaku, exponovaná místa, nadměrné usazování zinku, rozměrové odchylky a deformace.

U velkých strojírenských zakázek může kontrola zahrnovat také chemické složení, mechanické vlastnosti, rozměrové tolerance, požadavky na zinkování a kontrolu třetí stranou podle smlouvy.

Zakázkové zpracování

Čtvercová trubka může být dodávána jako standardní rovné délky nebo zpracována podle požadavků výroby. Dostupné služby zahrnují řezání pevné délky, vrtání, děrování, drážkování, ohýbání, uzavírání konců a další přizpůsobené operace.

Pro cenovou nabídku by kupující měli poskytnout požadovanou velikost čtverce, tloušťku stěny, jakost oceli, délku, požadavek na zinkování, množství, podrobnosti o zpracování a příslušnou normu. Výkresy lze použít, když je potřeba více otvorů, řezů, ohybů nebo spojovacích bodů.

Předběžné zpracování trubek v továrně může snížit práci na řezání a vrtání na místě instalace a usnadnit kontrolu rozměrů šarže.

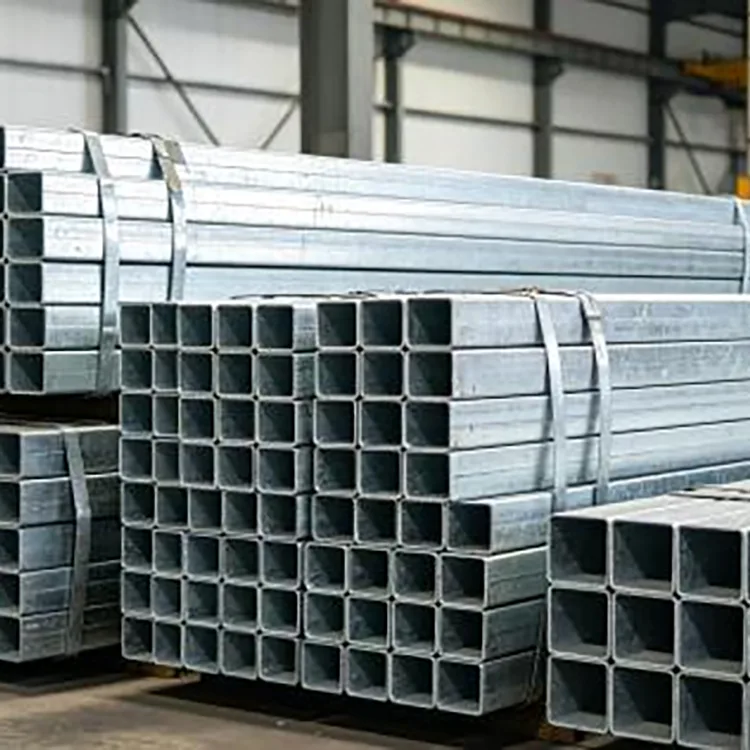

Dodávka a balení

Standardní délky jsou standardně dodávány po 6 m za kus, přičemž zakázkové délky od 3 do 12 m lze upravit dle objednávky.

Rongheng udržuje pravidelné zásoby pro běžné specifikace galvanizovaných čtvercových trubek a podporuje kontejnerové exportní objednávky i větší inženýrské projekty. Exportní obaly využívají vodotěsnou ochranu, svazkování ocelových pásů a ochranné rohy pro snížení pohybu, nárazů a poškození povrchu během manipulace a přepravy na dlouhé vzdálenosti.

U urgentních objednávek by měly být před zadáním objednávky společně potvrzeny dostupné zásoby, plán výroby, požadavky na zpracování a přepravní podmínky.

FAQ

Q1: Jaký je rozdíl mezi žárově pozinkovanou a elektrogalvanizovanou čtvercovou ocelovou trubkou?

Žárové zinkování ponoří připravenou ocelovou trubku do roztaveného zinku a obecně vytváří silnější a odolnější povlak než galvanické zinkování. Běžně se volí pro venkovní a vlhké aplikace, kde je důležitá ochrana proti korozi. Elektrogalvanizované výrobky se používají častěji tam, kde stačí tenčí nátěr.

Q2: Jaký zinkový povlak můžete poskytnout?

Produktová řada podporuje požadavky na povrchovou úpravu zinku od 40 do 275 g/m², přičemž skutečná specifikace je určena objednávkou a aplikací. Vyšší úrovně nátěru jsou k dispozici pro projekty vyžadující dodatečnou ochranu proti korozi.

Q3: Můžete dodat čtvercové trubky Q235B a Q355B?

Ano. K dispozici jsou jak Q235B, tak Q355B. Pro projekty se specifickými požadavky na materiál lze diskutovat o jiných jakostech oceli.

Q4: Může být čtvercová trubka dodávána v nestandardních délkách?

Ano. Standardní délka je 6 m, přičemž lze vyrobit zakázkové pevné délky od 3 do 12 m dle požadavků projektu.

Q5: Můžete poskytnout vrtání a jiné zpracování před dodáním?

Ano. Lze zajistit řezání, ohýbání, děrování, vrtání, drážkování, uzavírání konců a další služby zpracování. Pro komplexní výrobu mohou kupující poskytnout výkresy pro potvrzení výroby.

Q6: Je žárově zinkovaná čtvercová ocelová trubka vhodná pro pobřežní projekty?

Může být použit v pobřežních prostředích, ale zinkový povlak by měl být vybrán podle expozice solí a očekávaných provozních podmínek. Pro silnou námořní nebo průmyslovou korozi je třeba zvážit vyšší specifikaci galvanizace a tam, kde je to požadováno, dodatečný ochranný nátěr.

Q7: Jak dlouho vydrží pozinkovaná čtvercová ocelová trubka?

Životnost závisí na zinkovém povlaku, atmosférickém vystavení, vlhkosti, koncentraci soli, průmyslových znečišťujících látkách a údržbě. Dodaná produktová data uvádějí přibližně 8–20 let za různých podmínek použití, ale skutečná životnost by měla být posuzována podle prostředí projektu spíše než jako pevná záruka.

Q8: Jaké informace jsou potřebné pro cenovou nabídku?

Uveďte prosím čtvercový průřez, tloušťku stěny, jakost oceli, délku, množství, požadavek na zinkový povlak, požadavky na zpracování, místo dodání a příslušnou normu. U strukturálních projektů jsou užitečné výkresy nebo materiálový plán pro přesnou nabídku a plánování výroby.
