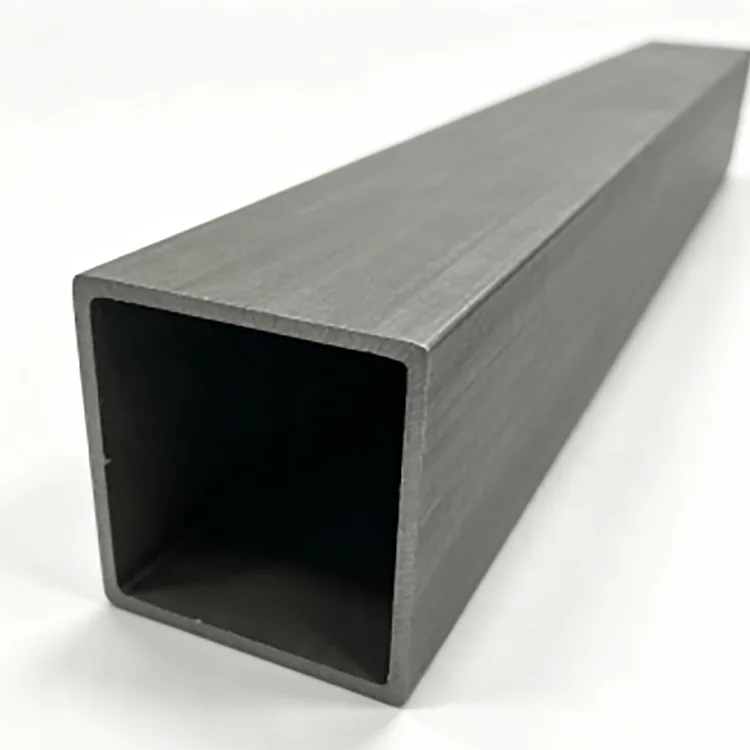

Přesná ocelová pravoúhlá trubka

Precision Steel Right-Angle Tube je vyvinuta pro aplikace, kde geometrie konvenční čtvercové nebo obdélníkové trubky není dostatečně přesná pro konečnou montáž.

Místo viditelně zaobleného rohu je profil vytvořen tak, aby vytvořil definovaný rohový profil 90°. To usnadňuje zarovnání sousedních sekcí, zachování rovných vizuálních linií a kontrolu konečných rozměrů vyrobených rámů.

Trubka je vyrobena z uhlíkové oceli Q235B nebo Q355B progresivním tvářením za studena, vysokofrekvenčním svařováním, dimenzováním, rovnáním a přesným řezáním. Výrobní proces se zaměřuje na geometrii rohů, konzistenci tloušťky stěny, přímost a kontrolu rozměrů spíše než na jednoduchou výrobu standardních dutých profilů.

U vnitřních konstrukčních rámů, podstavců zařízení, výstavních konstrukcí, regálů, přepážek a dekorativních ocelových konstrukcí může tento profil snížit množství lícování a povrchových úprav požadovaných během výroby.

Technické specifikace

Proč je 90° rohový profil důležitý

Běžný dutý profil má normálně zaoblený vnější roh vytvořený během tvarování. Tento poloměr je přijatelný pro mnoho konstrukčních aplikací, ale může být nepohodlný, když se dva prvky potřebují těsně setkat nebo když samotný roh zůstane po dokončení viditelný.

Pravoúhlý profil je určen pro situace, kdy geometrie rohu ovlivňuje výrobu.

Lepší vyrovnání kloubů

Definovaný rohový profil usnadňuje umístění trubky proti jiné rovné části. U rámů, příček, konstrukcí zařízení a architektonických ocelových konstrukcí může lepší vyrovnání snížit potřebu nadměrného broušení nebo plničů.

Konzistentní rozměry

Tloušťka stěny a rozměry průřezu jsou kontrolovány během tvarování a dimenzování. Konzistentní geometrie je zvláště důležitá, když je trubka zpracovávána automatickým řezáním, vrtáním, svařováním nebo montážním zařízením.

Čistší konečný vzhled

U exponovaných ocelových rámů a dekorativních konstrukcí vytvářejí rovné hrany a kontrolované rohy čistší vizuální linie po lakování nebo práškovém lakování.

Vhodné pro sekundární zpracování

Černý ocelový povrch je dodáván bez galvanizovaného nátěru, díky čemuž je vhodný pro projekty, které vyžadují vlastní lakování, práškové lakování, vypalování nebo jinou povrchovou úpravu.

Výrobní proces

Výrobní postup je navržen s ohledem na kontrolu rozměrů spíše než na pouhé tvarování oceli do dutého profilu.

1. Výběr a příprava ocelových svitků

Ocel Q235B nebo Q355B se vybírá podle požadovaného stupně pevnosti a použití. Vstupní materiál je před tvarováním zkontrolován, aby se snížily rozdíly v tloušťce a mechanických vlastnostech mezi výrobními dávkami.

2. Příprava a vyrovnání pásu

Ocelový pás se vyrovná a připraví pro kontinuální tváření. Správný stav pásu je důležitý, protože zbytková deformace může později ovlivnit přesnost a přímost rohu.

3. Progresivní tváření za studena

Pás prochází několika formovacími fázemi místo toho, aby byl nucen do konečného tvaru v jediné operaci.

Sekvence tvarování postupně rozvíjí čtvercový nebo obdélníkový průřez při současném ovládání geometrie rohu. Toto je klíčová fáze pro dosažení definovaného pravoúhlého profilu.

4. Vysokofrekvenční svařování

Po spojení okrajů pásu k sobě vytvoří vysokofrekvenční indukční svařování podélný šev.

Stav svařování je řízen podle tloušťky materiálu a rychlosti výroby. Kvalita svaru je důležitá, protože nadměrný přívod tepla, nedostatečné svarování nebo špatná příprava hran může ovlivnit hotovou trubku.

5. Velikost a rovnání

Po svaření prochází trubka kalibračním a rovnacím zařízením pro kontrolu jejích konečných rozměrů a celkové přímosti.

Tato fáze je zvláště důležitá pro přesnou výrobu, protože i správně vytvořený průřez může způsobit problémy při montáži, pokud má hotová trubka nadměrnou odchylku po své délce.

6. Přesné řezání a koncové zpracování

Hotová trubka se řeže na standardní délky 6 m nebo na zakázkové délky 3–12 m.

Přesné řezání, srážení hran, odstraňování otřepů, úkosování a vrtání lze uspořádat podle požadavků výroby.

7. Kontrola a balení

Hotové trubky jsou před balením kontrolovány na rozměry, tloušťku stěny, geometrii rohů, přímost, stav svaru, kvalitu povrchu a přesnost řezání.

Způsob balení se volí podle velikosti trubky, množství objednávky, způsobu dopravy a podmínek vykládky zákazníka.

Tovární kontrola kvality

U přesných dutých profilů je rozměrová kontrola stejně důležitá jako základní třída oceli.

Během výroby se kontrola kvality zaměřuje na body, které mohou přímo ovlivnit výrobu:

● Ověření materiálu: Kvalita Q235B nebo Q355B je kontrolována podle požadavků objednávky.

● Tloušťka stěny: Skutečná tloušťka je monitorována, aby byla zachována specifikovaná tolerance ±0,1 mm.

● Rozměry řezu: Vnější rozměry jsou kontrolovány po dimenzování, spíše než se spoléhat pouze na nastavení tvářecího stroje.

● Geometrie rohu: Profil 90° a svislost rohu jsou kontrolovány, aby se zjistila odchylka tváření.

● Rovnost: Hotové délky jsou kontrolovány na ohyb nebo deformaci, která by mohla ovlivnit sestavu rámu.

● Stav svaru: Podélný vysokofrekvenční svar je monitorován z hlediska viditelných vad a konzistence tváření.

● Kvalita konce: Konce řezu se kontrolují po řezání, zkosení nebo odstranění otřepů.

● Konzistence šarže: Výrobní vzorky jsou porovnávány v celé šarži, aby se snížily rozměrové odchylky mezi svazky.

Pro projekty s přísnějšími požadavky na kontrolu mohou být uspořádány záznamy o rozměrové kontrole a kontrola třetí stranou podle specifikace objednávky.

Q235B nebo Q355B: Který z nich byste si měli vybrat?

Třída materiálu by měla být vybrána podle skutečného konstrukčního zatížení spíše než jednoduše zvolit vyšší třídu.

U nosných konstrukcí by se měl konečný výběr materiálu řídit statickým výpočtem, návrhovým předpisem, způsobem připojení a požadovaným součinitelem bezpečnosti.

Hlavní aplikace

Vnitřní ocelové konstrukce

Používá se pro interiérové ​​mezaninové rámy, příčky, stropní nosné konstrukce, výstavní konstrukce a další ocelové konstrukce, kde je důležitá rozměrová přesnost a vzhled.

Zařízení a rámy strojů

Geometrie řízené sekce je užitečná pro rámy automatizačních zařízení, základny strojů, podpěry dopravníků, struktury přístrojů a vyrobené kryty zařízení.

Architektonické a dekorativní ocelové konstrukce

Vhodné pro hotelové interiéry, výstavní haly, komerční prostory, schodišťové prvky, ozdobné rámy a architektonické ocelové konstrukce vyžadující čisté rovné linie.

Skladové regály a průmyslové platformy

Sekce Q235B nebo Q355B lze vybrat podle požadavků na zatížení skladovacích regálů, pracovních stanic, průmyslových plošin a nosných konstrukcí zařízení.

Nestandardní výroba

Vlastní rozměry, pevné délky, otvory, úkosy, zkosení a další obráběcí operace mohou být dodány, když je trubka integrována do vyrobené sestavy.

Přesná ocelová pravoúhlá trubka vs. konvenční dutý profil

Hlavní výhodou není, že trubka nahradí každý konvenční dutý profil. Jde o to, že lépe kontrolovaný rohový a rozměrový profil může být užitečný tam, kde jsou součástí požadavků projektu přesnost výroby a konečný vzhled.

Černý ocelový povrch a sekundární úprava

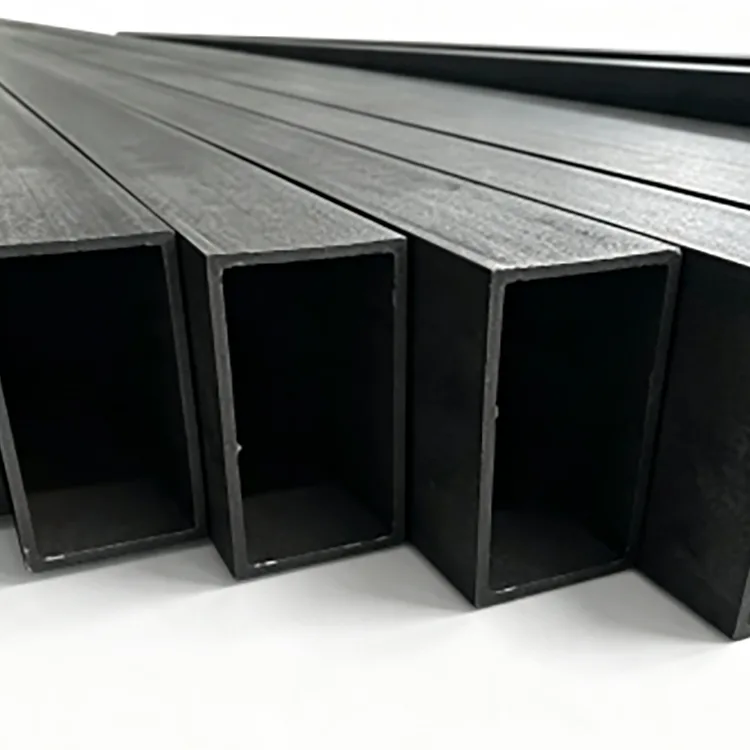

Standardní výrobek je dodáván jako černá ocel bez povrchové úpravy.

Tato konfigurace je často zvolena, když zákazník plánuje provést povrchovou úpravu po výrobě. V závislosti na projektu mohou dostupné dokončovací procesy zahrnovat:

● Malování

● Práškové lakování

● Konec pečení

● Galvanizace

● Jiné specifikované antikorozní úpravy

Před nátěrem by měl být povrch řádně očištěn a připraven podle zvoleného nátěrového systému. Pro projekty vystavené vlhkosti, venkovnímu počasí, solné mlze nebo korozivnímu prostředí by měl být specifikován vhodný systém ochrany proti korozi spíše než použití neošetřené černé oceli.

Zakázkové zpracování

Trubku lze dodat podle požadavků na výrobu, nikoli pouze jako standardní délky 6 m.

Dostupné možnosti zahrnují:

● Řezání s pevnou délkou 3–12 m

● Přesné řezání

● Srážení hran

● Odstraňování otřepů

● Zkosení

● Předvrtání

● Zařízení pro přelakování nebo zinkování

● Přizpůsobené rozměry sekce

● Vlastní tloušťka stěny

● Speciální zpracování podle výkresů

Pro cenovou nabídku by kupující měli poskytnout požadovanou velikost sekce, tloušťku stěny, třídu materiálu, množství, délku, povrchovou úpravu a jakékoli výkresy obrábění.

Informace o nákupu a dodávkách

Pro inženýrské a výrobní zakázky jsou nejdůležitější specifikace, které je třeba před nákupem potvrdit, nejen vnější rozměry.

Kupující by měli uvést:

1. Velikost sekce: čtvercové nebo obdélníkové rozměry.

2. Tloušťka stěny: požadovaná tloušťka a tolerance.

3. Třída oceli: Q235B nebo Q355B.

4. Délka: standardní 6 m nebo pevné délky 3–12 m.

5.Požadavek na roh: požadovaná geometrie 90° a tolerance.

6.Povrch: černá ocel nebo sekundární povrchová úprava.

7. Obrábění: řezání, vrtání, úkosování, srážení hran nebo odstraňování otřepů.

8.Inspekce: standardní tovární kontrola nebo další kontrola třetí stranou.

U opakovaných projektů pomáhá zachování stejné jakosti materiálu, rozměrů sekce, tloušťky stěny, způsobu zpracování a požadavků na kontrolu udržovat konzistenci mezi šaržemi.

Proč si koupit přesnou ocelovou pravoúhlou trubku od společnosti Rongheng?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. provozuje mezinárodní prodejní platformu podporovanou společností Tianjin Gefu Steel, která integruje zdroje výroby oceli s exportními dodávkami.

Společnost sídlí v průmyslové zóně Daqiuzhuang v Tianjinu, jedné z hlavních čínských oblastí výroby oceli. Sortiment zahrnuje ocelové trubky, duté profily, ocelové profily, pozinkované výrobky a fotovoltaické montážní produkty.

Pro hromadné projekty podporuje Rongheng přizpůsobené rozměry, dodávku s pevnou délkou, sekundární zpracování, požadavky OEM/ODM a projektovou kontrolu. Roční objem výroby a prodeje oceli skupiny přesahuje 1,3 milionu tun, podporuje zásobování kontejnery a velkoobjemové inženýrství.

U větších zakázek se rozvrhování výroby a dodávky obvykle uspořádají podle specifikace, množství, požadavků na zpracování a podmínek kontroly.

FAQ

Q1. Jaký je rozdíl mezi pravoúhlou trubkou Precision Steel a běžnou čtvercovou trubkou?

Hlavním rozdílem je geometrie rohu a požadavky na kontrolu rozměrů. Konvenční čtvercové trubky mají normálně zaoblené rohy, zatímco tento produkt je tvarován s přesněji definovaným 90° rohovým profilem pro aplikace, kde je důležité vyrovnání spojů a vzhled.

Q2. Je trubka bezešvá?

č. Jedná se o svařovaný dutý profil vyrobený postupným tvářením za studena s následným vysokofrekvenčním svařováním. Neměla by být proto popisována jako bezešvá trubka.

Q3. Může být černá ocelová trubka lakovaná nebo práškově lakovaná?

Ano. Povrch z černé oceli bez povrchové úpravy lze připravit pro lakování, práškové lakování, vypalování nebo jiné určené povrchové úpravy. Před nátěrem je nutné řádné čištění a příprava povrchu.

Q4. Zreziví černá ocel během skladování?

Ano. Neupravená uhlíková ocel může při vystavení vlhkosti oxidovat. Doporučuje se vnitřní suché skladování a trubky by měly být před povrchovou úpravou chráněny před deštěm, kondenzací a dlouhodobým působením vlhkosti.

Q5. Mám si vybrat Q235B nebo Q355B?

Q235B je vhodný pro mnoho běžných vnitřních rámů, konstrukcí zařízení a dekorativních aplikací. Q355B je třeba zvážit, když konstrukční návrh vyžaduje vyšší pevnost materiálu nebo když aplikace zahrnuje vyšší zatížení.

Q6. Jaké délky můžete dodat?

Standardní délka je 6m. Individuální pevné délky od 3–12 m lze uspořádat dle požadavků objednávky.

Q7. Můžete řezat, vrtat, zkosit nebo zkosit trubku před dodáním?

Ano. Přesné řezání, vrtání, srážení hran, odstraňování otřepů a úkosování lze uspořádat podle výkresů nebo požadavků na zpracování.

Q8. Jaké informace jsou potřebné pro cenovou nabídku?

Uveďte rozměry sekce, tloušťku stěny, jakost materiálu, množství, požadovanou délku, povrchovou úpravu a jakékoli další požadavky na obrábění. Pro nestandardní zpracování se doporučují výkresy.

Q9. Je tento produkt vhodný pro venkovní aplikace?

Standardní verze z černé oceli se nedoporučuje pro dlouhodobé venkovní vystavení bez ochrany proti korozi. Pro venkovní, vlhké, pobřežní nebo korozivní prostředí je třeba zvážit pozinkovanou nebo jinak chráněnou ocel.

Q10. Můžete dodat přizpůsobené velikosti?

Ano. Kromě uvedených rozsahů čtvercových a obdélníkových trubek lze projednat přizpůsobené rozměry, tloušťky stěn, délky, opracování a povrchovou úpravu podle požadavků projektu.
