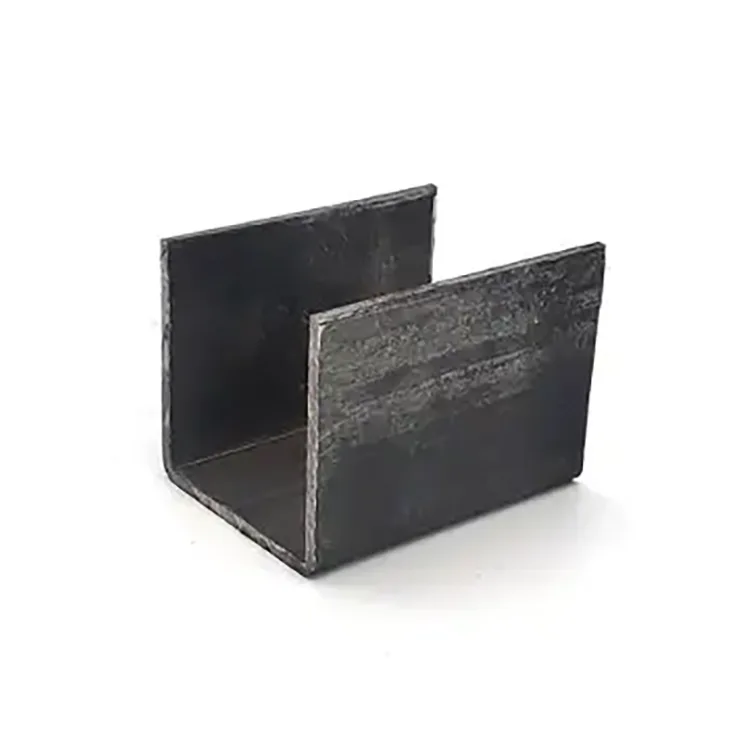

Ocelové U-kanályje konstrukční profil ve tvaru U používaný v ocelových nosných systémech, rámech zařízení, vodicích kolejnicích, konzolách a vestavěných konstrukcích. Jeho geometrie otevřeného kanálu poskytuje praktickou kombinaci prostoru sekce, boční stability a přizpůsobivosti instalace.
Rongheng Intelligent Manufacturing dodává standardní profily kanálů a také přizpůsobené profily na základě výkresů, včetně speciální šířky kanálů, hloubky, tloušťky stěny, pevné délky a pozic otvorů.
|
Otevřete geometrii kanálu
Průřez ve tvaru U poskytuje otevřený kanálový prostor pro konstrukční podporu, připojení a instalační uspořádání. |
Více velikostí sekce
K dispozici jsou běžné rozsahy výšky, šířky nohou a tloušťky stěny, s nestandardními rozměry přizpůsobenými projektovým výkresům. |
Možnosti zpracování
Řezání, děrování, vrtání, úkosování a srážení hran lze uspořádat podle požadovaného procesu instalace nebo výroby. |
| Specifikace | Dostupný rozsah |
|---|---|
| Výška sekce | 30 mm–300 mm |
| Šířka nohy | 25 mm–250 mm |
| Tloušťka stěny | 2,0 mm–12,0 mm |
| Standardní délka | 6 m, 9 m, 12 m |
| Délka | K dispozici jsou nestandardní pevné délky |
| Běžné materiály | Q235B, Q355B, SS400, A36 |
| Speciální materiály | Lze sladit podle požadavků projektu |
Různé aplikace mohou vyžadovat různé hloubky kanálů, šířky, tloušťky nebo rozložení spojů. Namísto omezení dodávek na standardní profily může Rongheng organizovat zakázkovou výrobu podle výkresů a rozměrových požadavků.
|
Šířka kanálu
Přizpůsobeno podle požadovaného prostoru připojení a uspořádání instalace. |
Hloubka kanálu
Přizpůsobeno požadovaným rozměrům sekce a konstrukčnímu uspořádání. |
Tloušťka stěny
K dispozici v rámci dodávaného rozsahu 2,0–12,0 mm nebo podle požadavků projektu. |
Pevná délka
Standardní délky 6 m, 9 m a 12 m, s možností nestandardního řezání. |
| Povrch | Hlavní charakteristika | Typická úvaha |
|---|---|---|
| Černá ocel | Standardní neošetřený ocelový povrch | Vhodné, když není vyžadována dodatečná povrchová úprava ve fázi dodávky |

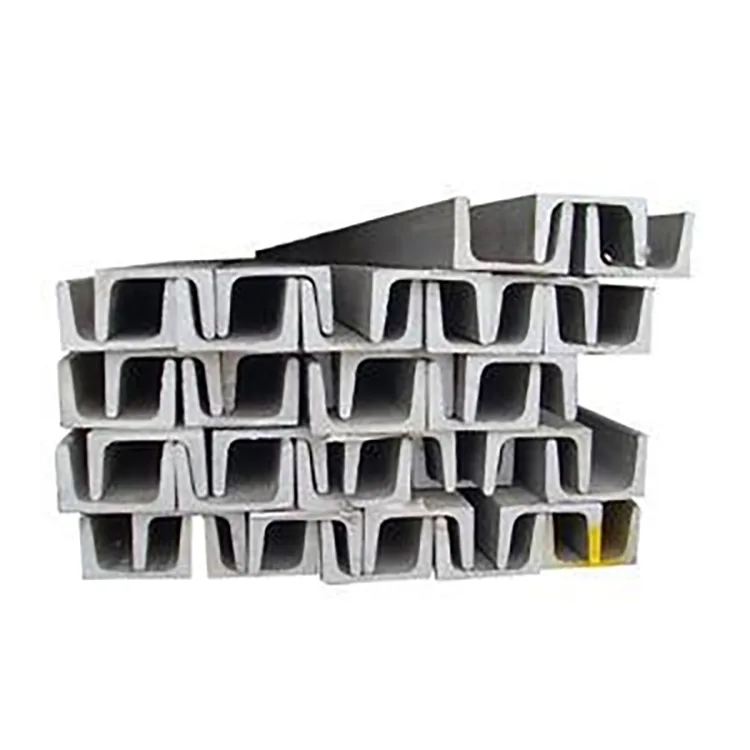

| Žárově pozinkováno | Zinkový povlak poskytuje dodatečnou ochranu proti korozi | Vhodné pro venkovní konstrukce nebo konstrukce vystavené vlhkosti |
| Zinek-hliník-hořčík | Možnost antikorozního nátěru | Lze uvažovat podle prostředí projektu |
| Vymalováno | Ochranný nátěr nanesený na ocelový povrch | Používá se podle požadavků na vzhled a ochranu proti korozi |
|
Řezání na délku
Profily lze dodat ve standardních délkách nebo nařezat podle zadaných rozměrů. |
Děrování a vrtání
Montážní otvory lze připravit podle dodaných výkresů a požadavků na umístění otvorů. |
|
Srážení hran a srážení hran
Koncové zpracování může být uspořádáno tam, kde je to požadováno pro výrobu nebo montáž. |
Exportní balení
Pro exportní objednávky lze zajistit antikorozní balení, identifikaci a přepravu smíšených kontejnerů. |
|
Podpora ocelové konstrukce
Nosné prvky a konstrukční spoje v továrních budovách a ocelových konstrukcích. |
Systémy záclonových stěn
Kýly, rámové prvky a konstrukční spojovací prvky. |
Rámy vybavení
Základny zařízení, vodicí podpěry a konstrukční montážní součásti. |
|
Sklad a logistika
Komponenty pro skladové regály a logistická dopravní zařízení. |
Železniční doprava a tunely
Podpěrné komponenty používané v železničních tranzitních a tunelových inženýrských konstrukcích. |
PV podpůrné struktury
Nosné a proti korozi chráněné konstrukční prvky pro fotovoltaické systémy. |
|
Vestavěné díly a posuvné kanály
Vestavěné součásti a instalační sloty, kde je vyžadován profil kanálu. |
Kontejnery a rámy vozidel
Konstrukční rámové komponenty pro kontejnery, podvozky vozidel a speciální vybavení. |
Průmyslové platformy
Komponenty pro servisní plošiny, přístupové konstrukce a ochranné konzoly. |
Pokud váš projekt vyžaduje speciální profil kanálu, lze jako základ pro vyhodnocení výroby použít výkres nebo rozměry řezu.
Uveďte prosím požadovanou výšku, šířku nohy, tloušťku stěny, délku, materiál, povrchovou úpravu a uspořádání otvorů, pokud je to možné.
| Informace o projektu | Proč na tom záleží |
|---|---|
| Rozměry řezu | Určuje požadovanou geometrii profilu |
| Tloušťka stěny | Souvisí se zadanou částí a požadavky na aplikaci |
| Pevná délka | Umožňuje dodávku odpovídající výrobním nebo instalačním rozměrům |
| Rozložení otvorů | Pomáhá koordinovat profil s držáky a upevňovacími prvky |
| Servisní prostředí | Pomáhá určit, zda je nutná další povrchová ochrana |
| Můžete dodat nestandardní rozměry kanálů? | Ano. Speciální šířka kanálu, hloubka, tloušťka stěny a pevné délky mohou být vyhodnoceny podle projektových výkresů a požadavků. |
| Mohou být instalační otvory připraveny před odesláním? | Ano. Děrování nebo vrtání lze zajistit, když je zajištěn požadovaný průměr otvoru, poloha a množství. |
| Jakou povrchovou úpravu zvolit? | Výběr závisí na prostředí služby. Černá ocel může být použita tam, kde není vyžadována dodatečná antikorozní ochrana ve fázi dodávky, zatímco v případě potřeby povrchové ochrany lze zvážit žárové zinkování, zinek-hliník-hořčík nebo lakování. |
| Lze ocelové U-kanály použít jako vodicí lištu nebo posuvný kanál? | Může být použit v systémech vodicích a posuvných kanálů, kde rozměry sekce a požadavky na instalaci odpovídají designu zařízení nebo sestavy. |
Zašlete nám svůj výkres řezu, rozměry nebo požadavky na aplikaci. Rongheng Intelligent Manufacturing může koordinovat výběr materiálu, výrobu profilů, povrchovou úpravu, řezání, zpracování otvorů a exportní balení podle požadavků objednávky.
