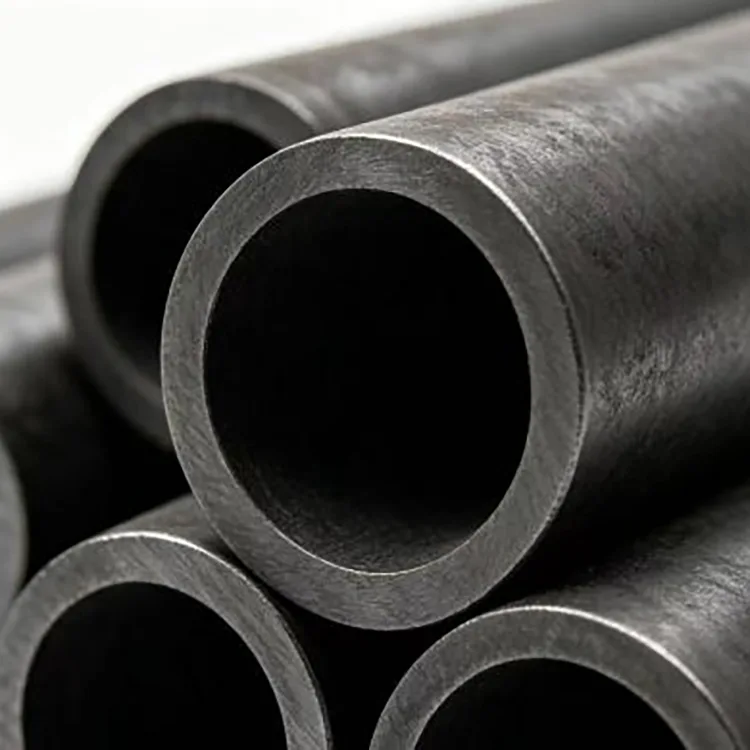

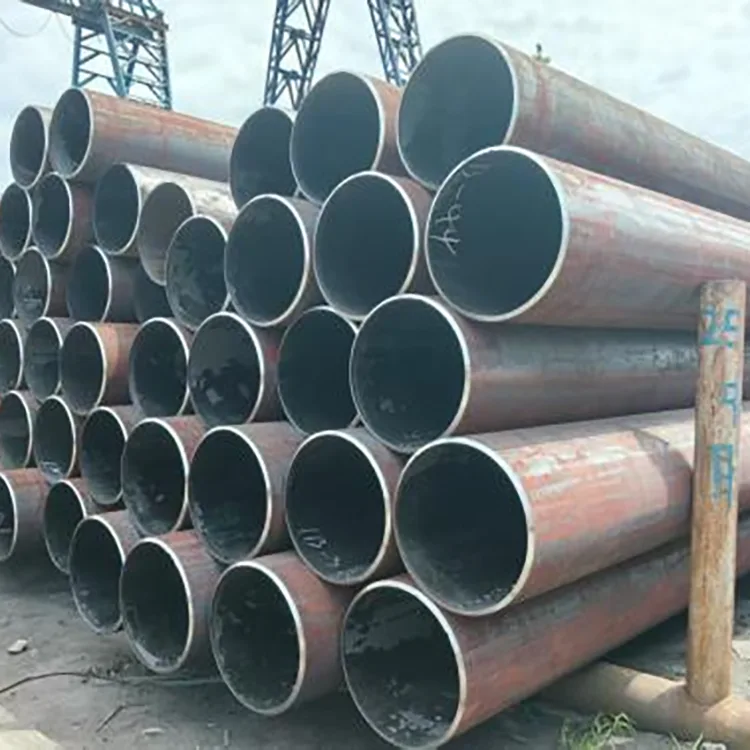

Vysokoteplotní bezešvá trubka z uhlíkové oceli

Vysokoteplotní potrubí nelze vybrat pouze podle velikosti potrubí. Pracovní teplota, tlak, provozní médium, provozní doba a jakost materiálu – to vše ovlivňuje výkon požadovaný od potrubí. Tato vysokoteplotní bezešvá trubka z uhlíkové oceli je určena pro vysokoteplotní a vysokotlaké aplikace, kde běžné potrubí z uhlíkové oceli nemusí poskytovat dostatečnou dlouhodobou stabilitu.

Trubka je vyrobena technologií výroby bezešvých ocelových trubek, která dává trubce souvislou strukturu bez podélného svaru. Řízené zahřívání, propichování, válcování, dimenzování, chlazení a rovnání pomáhají udržovat hustou a rovnoměrnou stěnu potrubí. Hotová trubka je vhodná pro vysokoteplotní páru, horkou vodu a procesní kapaliny s dostupnými možnostmi zpracování pro různé požadavky na instalaci.

Výkon za podmínek vysoké teploty

Dlouhodobé vystavení teplu může způsobit, že potrubí z uhlíkové oceli ztratí rozměrovou stabilitu nebo dojde k deformaci, když materiál a provozní podmínky nejsou správně sladěny. Z tohoto důvodu je trubka navržena podle specifických teplotních a tlakových limitů, spíše než aby se s ní zacházelo jako s bezešvou trubkou pro všeobecné použití.

Odolnost proti tečení při vysokých teplotách

Při nepřetržitém provozu při 425 °C je trubka navržena tak, aby si udržela stabilní rozměry a odolávala plastické deformaci a dilataci průměru. To je zvláště důležité pro potrubí, která zůstávají při zvýšených teplotách po dlouhou dobu provozu.

Odolnost proti tepelné únavě

Průmyslové potrubí může být vystaveno opakovanému ohřevu a chlazení spíše než konstantní teplotě. Potrubí je navrženo tak, aby vydrželo tepelné cykly a snížilo riziko praskání spojeného s opakovanými změnami teploty.

Výkon při vysoké teplotě a tlaku

Jmenovitý vysokoteplotní tlak je 10 MPa při konstantní teplotě 425°C. U skutečného projektu by měla být tlaková kapacita stále kontrolována podle velikosti potrubí, tloušťky stěny, třídy materiálu, konstrukční teploty a příslušného technického předpisu.

Jednotná struktura materiálu

Použití kontrolovaných surovin z uhlíkové oceli a bezproblémová výroba pomáhá zajistit hustou stěnu potrubí s konzistentní kontinuitou materiálu. To je důležité pro aplikace, kde by se lokalizované defekty mohly stát problémem při trvalé teplotě a tlaku.

Základní technické specifikace

Materiál a standardní výběr

Správný materiál závisí na aktuální provozní teplotě a provozních podmínkách. Různé třídy by neměly být nahrazovány jednoduše proto, že jejich jmenovité rozměry potrubí jsou stejné.

Až 350°C

Pro středotlaká a nízkotlaká potrubí pro páru, teplonosný olej a horkovodní potrubí je v dodaném výběrovém schématu preferovanou možností 20G ​​bezešvé ocelové potrubí podle GB 3087.

Jako alternativu lze použít ASTM A106 Gr.B.

GB/T 8163 20# je třeba zvážit obezřetně a je určen spíše pro nízkotlaké, nekritické odbočky než pro náročné vysokoteplotní provozy.

350–425 °C

Pro dlouhodobý nepřetržitý provoz vysokoteplotní páry použijte 20G podle GB 3087 nebo ASTM A106 Gr.B podle návrhu projektu.

Pro tento teplotní rozsah by materiálová dokumentace měla obsahovat požadované mechanické vlastnosti při vysokých teplotách a záznamy o nedestruktivních zkouškách, pokud to projekt specifikuje.

Obyčejná GB/T 8163 20# by neměla být nahrazována specifikovanou vysokoteplotní trubkou pouze za účelem snížení pořizovacích nákladů.

425–450 °C

V tomto teplotním rozsahu by potrubí z uhlíkové oceli mělo být zvažováno pouze pro krátkodobý nebo přerušovaný provoz.

Vyžaduje se posouzení dotvarování a intervaly kontrol by se měly zkrátit tam, kde se dočasně používá uhlíková ocel. Pro formální konstrukční návrh je preferována chrom-molybdenová legovaná ocel.

Nad 450 °C

Bezešvé trubky z uhlíkové oceli by neměly být používány pro dlouhodobý provoz nad 450 °C.

Dodaný návod k výběru doporučuje žáruvzdornou legovanou ocel, jako jsou:

● 15CrMoG — až 510°C

● 12Cr1MoVG — až 570 °C

Konečný výběr materiálu by měl odpovídat skutečnému konstrukčnímu návrhu, provozním podmínkám a platným normám.

Kde se používá

Tato trubka se používá hlavně v systémech, kde se teplota a tlak udržují po dlouhou dobu.

Mezi typické aplikace patří:

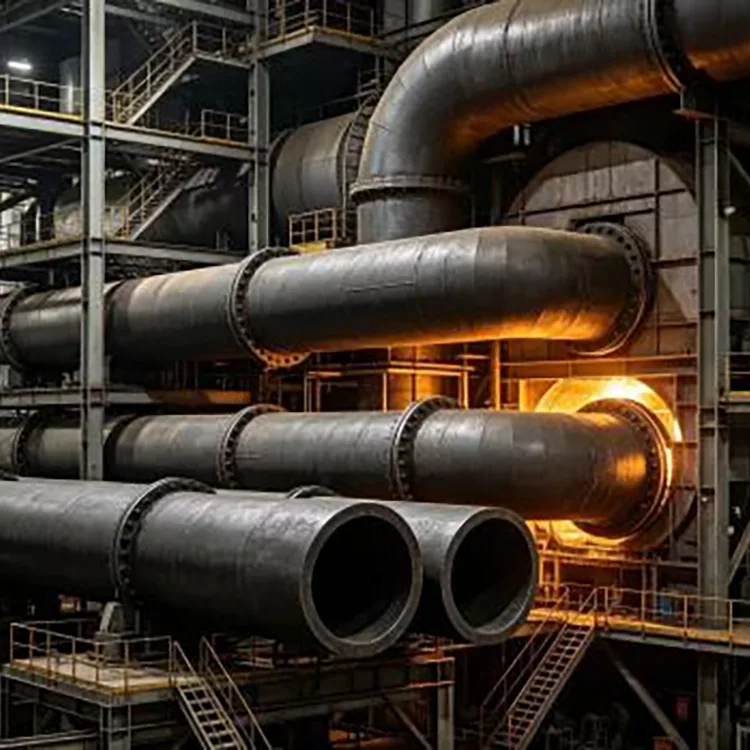

Výroba energie

Používá se pro pomocné potrubí kolem elektrárenských kotlů a jiných tepelných energetických zařízení, kde je za řízených provozních podmínek dopravována horká voda nebo pára.

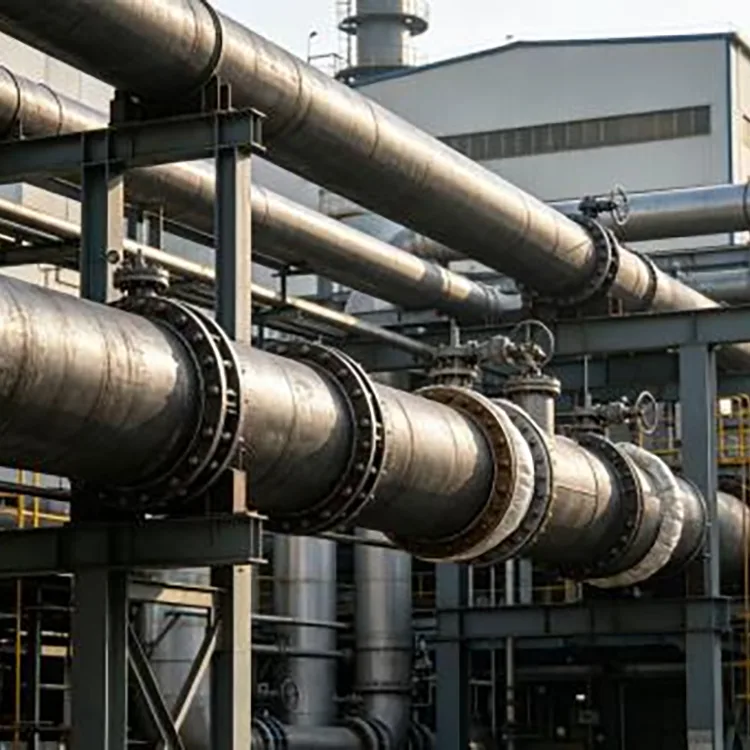

Průmyslové parovody

Vhodné pro vysokoteplotní přenos páry v průmyslových závodech, včetně potrubí procesní páry a podpůrných potrubí.

Potrubí pro chemické procesy

Používá se pro vysokoteplotní procesní kapaliny, kde je zvolená třída uhlíkové oceli kompatibilní s provozní teplotou, tlakem a médiem.

Rekuperace odpadního tepla

Používá se v systémech rekuperace odpadního tepla, kde je třeba přenášet horké tekutiny nebo páru mezi procesním zařízením.

Zařízení pro výměnu tepla

Používá se pro potrubí připojená k vysokoteplotním výměníkům tepla a souvisejícím tepelným zařízením.

Aplikace, kde by se nemělo používat

Správný výběr také znamená vědět, kdy by se potrubí nemělo používat.

Tento produkt se nedoporučuje pro:

● Silně žíravá kyselá nebo alkalická média

● Dlouhodobý provoz nad 450°C

● Nízkoteplotní/vysokotlaké podmínky vyžadující speciální nízkoteplotní třídy potrubí

U speciálních médií nebo extrémních teplot by měl být materiál přehodnocen spíše než nucení řešení z uhlíkové oceli do nevhodné aplikace.

Výrobní proces

U vysokoteplotních trubek je kontrola výroby úzce spjata s konečným rozměrovým a mechanickým výkonem. Zásobovací systém společnosti Rongheng pokrývá výrobu a zpracování bezešvých ocelových trubek s kontrolami kvality prováděnými od vstupního materiálu prostřednictvím kontroly hotových výrobků.

Obecný výrobní postup zahrnuje:

Kontrola surovin → Zahřívání → Propichování → Válcování → Dimenzování → Chlazení → Rovnání → Řezání → Kontrola povrchu → Nedestruktivní testování v případě potřeby → Závěrečná kontrola → Balení a expedice

Kontrola surovin

Před výrobou jsou vstupní ocelové materiály zkontrolovány podle požadované třídy a nákupní specifikace. Materiálová dokumentace, chemické složení a mechanické vlastnosti jsou posuzovány dle požadavků zakázky.

U specifikovaných jakostí jako 20G a ASTM A106 Gr.B musí materiál odpovídat platné normě a projektové dokumentaci.

Topení a piercing

Připravený ocelový předvalek se zahřeje na požadovanou teplotu zpracování a prorazí, aby se vytvořil počáteční dutý profil. Řízení ohřevu je důležité, protože nadměrné nebo nedostatečné zahřívání může ovlivnit následné tvarování a konečnou strukturu trubky.

Válcování a dimenzování

Dutý plášť prochází válcovacími a kalibračními stupni, aby se získal požadovaný vnější průměr a tloušťka stěny.

Rozměrová kontrola se v této fázi zaměřuje na:

● Vnější průměr

● Tloušťka stěny

● Jednotnost stěny

● Délka potrubí

● Přímost

Chlazení a rovnání

Po tvarování se používá řízené chlazení a rovnání ke stabilizaci rozměrů trubky. Přímost se kontroluje před tím, než trubka postoupí do konečného zpracování.

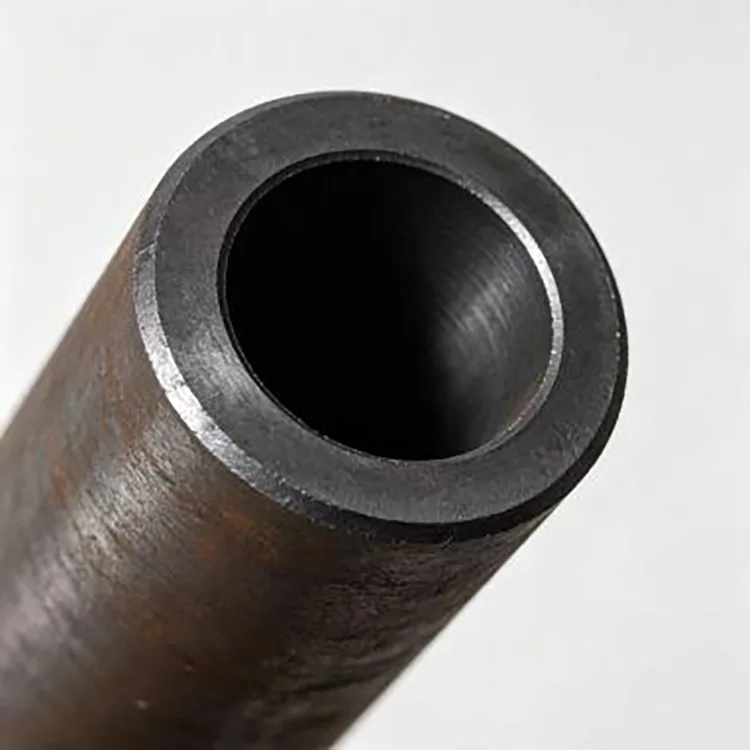

Řezání a příprava konce

Trubku lze dodat v požadovaných délkách. Řezání na pevnou délku, srážení hran trubek a leštění vnitřních stěn lze zajistit podle potvrzené specifikace objednávky.

Tovární kontrola kvality

Vysokoteplotní potrubí je často instalováno v systémech, kde výměna vadného úseku znamená odstavení zařízení. Z tohoto důvodu by kontrola kvality měla zahrnovat více než kontrolu vzhledu a rozměrů.

Proces kontroly Rongheng může zahrnovat:

Ověření materiálu

Třída oceli, materiálová dokumentace a požadované chemické a mechanické vlastnosti jsou kontrolovány podle nákupní specifikace.

Rozměrová kontrola

Kontroluje se vnější průměr, tloušťka stěny, délka a přímost, aby se potvrdilo, že hotová trubka splňuje dohodnuté požadavky.

Kontrola povrchu

Povrch trubky je kontrolován na viditelné vady, nadměrnou oxidaci a další stavy, které by mohly ovlivnit následné použití nebo zpracování.

Nedestruktivní testování

Pokud to vyžaduje objednávka nebo inženýrský projekt, lze zajistit nedestruktivní testování k identifikaci vnitřních nespojitostí, které nelze potvrdit vizuální kontrolou.

Závěrečná kontrola šarže

Hotové trubky jsou před balením kontrolovány podle specifikace a výrobní šarže. Množství, rozměry, značení a požadované kontrolní dokumenty jsou potvrzeny před odesláním.

Konzistence dávek pro projektové zakázky

U inženýrských projektů nestačí obdržení správné specifikace v první zásilce. Pokud projekt vyžaduje několik dávek, rozdíly mezi dodávkami mohou způsobit problémy během instalace a přijetí na místě.

Rongheng organizuje výrobu a kontrolu podle potvrzených požadavků objednávky. Při opakovaném nákupu lze jako referenci pro následující šarže použít původní třídu materiálu, rozměry, požadavky na zpracování a podmínky kontroly.

Tento přístup je zvláště užitečný pro projekty vyžadující více dodávek stejné specifikace potrubí.

Zpracování a zakázková dodávka

Různá místa instalace vyžadují různé délky potrubí a koncové podmínky. Rongheng může zajistit další zpracování na základě potvrzených výkresů nebo specifikací.

Dostupné zpracování zahrnuje:

● Řezání s pevnou délkou

● Srážení hran trubek

● Leštění vnitřních stěn

● Další dohodnuté požadavky na zpracování

U hromadných technických zakázek by kupující měli před cenovou nabídkou poskytnout požadovaný druh potrubí, velikost, tloušťku stěny, délku, pracovní teplotu, pracovní tlak, servisní médium a požadavky na kontrolu.

To umožňuje přizpůsobení specifikace potrubí skutečné aplikaci namísto uvádění pouze podle průměru a tloušťky stěny.

Co by si měli kupující ověřit před objednávkou

Pro vysokoteplotní provoz by měly být před nákupem potvrzeny následující informace:

Dodávka a dodávka

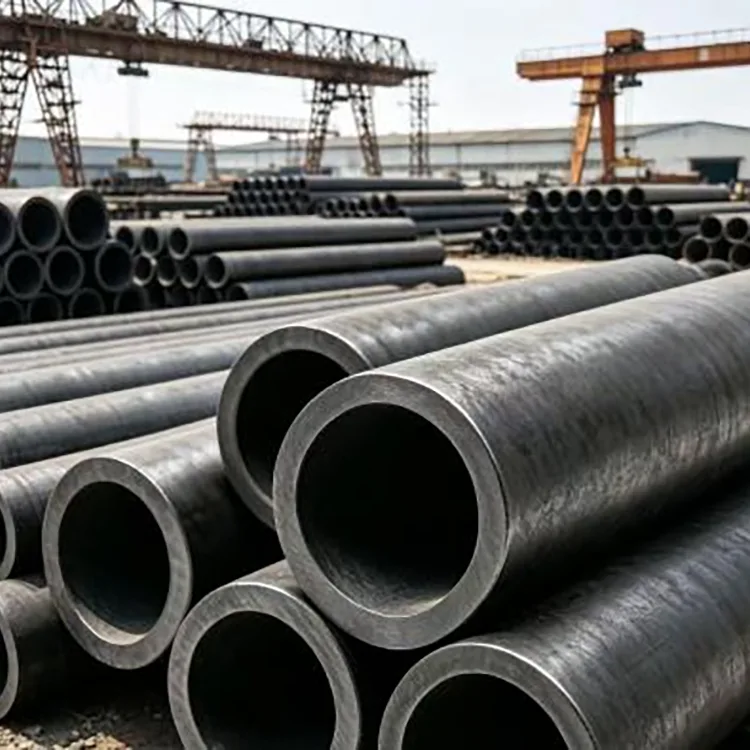

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. působí jako mezinárodní prodejní platforma Tianjin Gefu Steel a spolupracuje se zdroji výroby oceli v Daqiuzhuang, Tianjin, hlavní oblasti výroby a distribuce oceli.

Nabídka zahrnuje bezešvé ocelové trubky, svařované ocelové trubky, pozinkované trubky, ocelové profily a fotovoltaické montážní produkty. To umožňuje společnosti zpracovávat jak standardní nákup ocelových trubek, tak projektové zakázky zahrnující specifikované materiály, rozměry, zpracování a požadavky na kontrolu.

U hromadných zakázek je plánování výroby potvrzeno podle specifikace potrubí, množství, požadavků na zpracování a plánu dodávek. Cílem je udržet dodávané potrubí v souladu se schválenou nákupní specifikací od výroby až po expedici.

FAQ

Q1: Jaký je rozdíl mezi běžnou bezešvou trubkou z uhlíkové oceli a vysokoteplotní bezešvou trubkou z uhlíkové oceli?

Hlavním rozdílem není pouze to, zda je potrubí bezešvé. Dlouhodobý vysokoteplotní provoz vyžaduje, aby byly společně zvažovány jakost materiálu, výrobní standard, mechanické vlastnosti, provozní teplota a tlak. Bezešvá trubka pro všeobecné použití by neměla být automaticky považována za vhodnou pro nepřetržitý provoz při vysokých teplotách.

Q2: Lze tuto trubku použít pro páru o teplotě 400 °C?

Ano, 20G podle GB 3087 nebo ASTM A106 Gr.B lze uvažovat pro trvalý rozsah vysokých teplot 350–425 °C v dodaném schématu výběru. Konečný výběr by měl také zvážit návrhový tlak, tloušťku stěny, dobu provozu a příslušné technické požadavky.

Q3: Může potrubí odolat 10 MPa při 425 °C?

Uvedený vysokoteplotní jmenovitý tlak je 10 MPa při konstantní teplotě 425 °C. Aktuální návrh projektu by měl ověřit požadavek na tlak s ohledem na rozměry potrubí, jakost materiálu, konstrukční kód a provozní podmínky.

Q4: Můžete dodat vysokoteplotní bezešvé trubky pevné délky?

Ano. Řezání na pevnou délku je možné dle potvrzené objednávky. V případě potřeby lze také provést zkosení konců trubek a leštění vnitřních stěn.

Q5: Můžete poskytnout dokumenty o nedestruktivním testování a kontrole?

Ano. Dokumentace nedestruktivních zkoušek a inspekcí může být uspořádána podle objednávky a požadavků projektu. Kupující by měli před výrobou specifikovat požadovanou úroveň kontroly.

Q6: Jaké informace bych měl poskytnout pro cenovou nabídku?

Nejužitečnějšími informacemi jsou jakost materiálu, použitelná norma, vnější průměr, tloušťka stěny, délka potrubí, pracovní teplota, pracovní tlak, provozní médium, množství a požadavky na kontrolu. V případě potřeby dodatečného zpracování mohou být poskytnuty také výkresy nebo specifikace projektu.

Q7: Je tato trubka vhodná pro teploty nad 450 °C?

Ne. Dlouhodobý provoz nad 450 °C je mimo doporučený rozsah pro trubky z uhlíkové oceli v tomto schématu výběru. Žáruvzdorná legovaná ocel, jako je 15CrMoG nebo 12Cr1MoVG, by měla být hodnocena pro provoz při vyšších teplotách.

Q8: Jak by mělo být instalováno vysokoteplotní potrubí?

Potrubní systém potřebuje dostatečnou rezervu pro tepelnou roztažnost. Měly by být vybrány vysokoteplotní příruby a vhodné těsnicí materiály a studené trubky by neměly být během instalace nuceny do vyrovnání. Správná instalace pomáhá kontrolovat tepelné namáhání, deformaci a netěsnosti během provozu.

Q9: Jak dlouho lze potrubí používat v nepřetržitém provozu?

V dodané specifikaci produktu je uvedena udávaná životnost 8+ let při nepřetržitém provozu bez poruchy. Skutečná životnost závisí na provozní teplotě, tlaku, médiu, podmínkách koroze, tepelném cyklování, instalaci a údržbě, takže před stanovením očekávané životnosti by měly být vyhodnoceny podmínky projektu.

Proč si vybrat Rongheng pro dodávku projektu?

U tohoto typu potrubí jsou rozhodnutí o nákupu obvykle založena na více než ceně za tunu. Třída materiálu, teplotní třída, tloušťka stěny, požadavky na kontrolu, zpracování a konzistence šarže, to vše ovlivňuje to, zda lze trubku správně přijmout a nainstalovat.

Rongheng kombinuje zdroje výroby oceli v Tianjinu s mezinárodními zkušenostmi s dodávkami projektů, podporuje standardní specifikace a také řezání s pevnou délkou, srážení hran, leštění a další potvrzené požadavky na zpracování.

U projektu vysokoteplotního potrubí mohou kupující nejprve poskytnout provozní teplotu, tlak, médium a požadovaný standard. Rongheng pak může přizpůsobit dostupnou specifikaci potrubí požadavkům nákupu a potvrdit vhodný materiál, kontrolní a dodací podmínky před výrobou.
