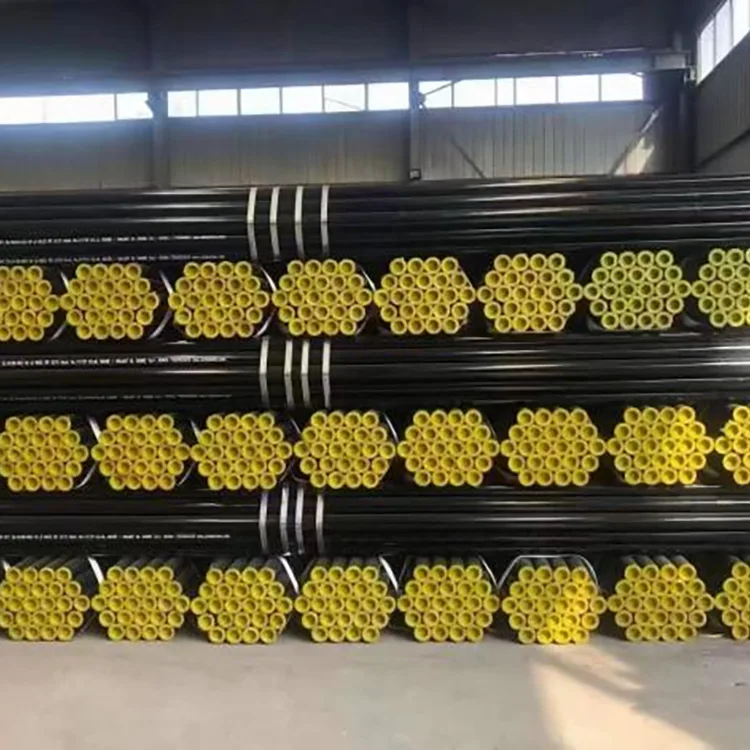

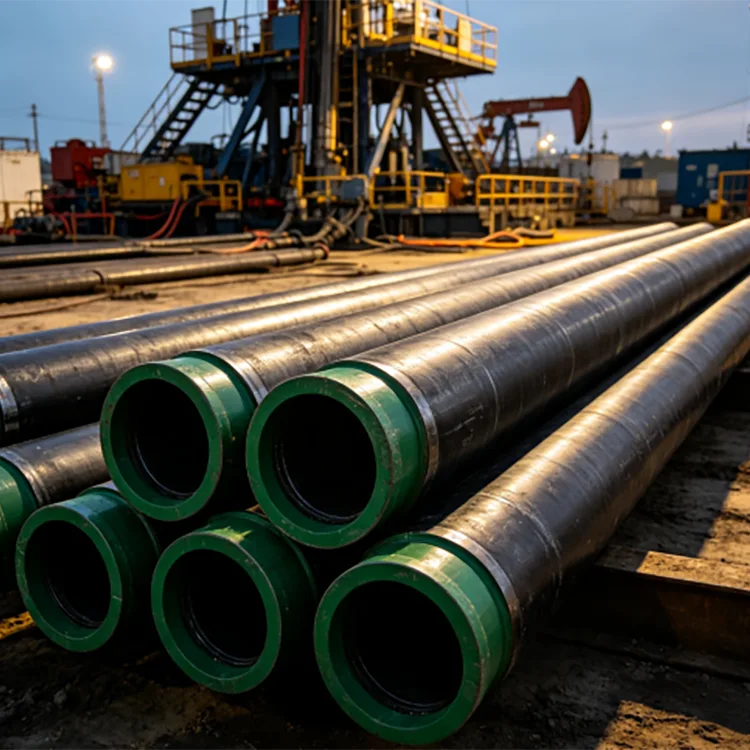

Ropné pole Seamless Casing Pipe

Bezešvá pažnicová trubka ropného pole se instaluje do vrtané studny a poté se na místo zacementuje. Na rozdíl od potrubí, které je normálně umístěno uvnitř pažnice pro přenášení produkovaných tekutin, pažnice zůstává součástí konstrukce vrtu a musí odolávat zatížení formovacím tlakem, cementováním, vrtáním a výrobními operacemi.

U objednávek na ropná pole by měly být společně specifikovány jakost, vnější průměr, tloušťka stěny, připojení, délka a požadavky na kontrolu. Výkon pláště nelze posuzovat pouze podle třídy oceli.

Normy a specifikace

API 5CT je hlavní mezinárodní specifikace pro pláště a trubky používané v ropných a plynových vrtech. Nejnovější vydání API 5CT je 11. vydání s dodatkem zveřejněným v roce 2025.

Pro čínské projekty je aktuální národní norma GB/T 19830-2023 pro ocelové trubky používané jako opláštění nebo potrubí pro ropné a plynové vrty. Vstoupila v platnost 1. března 2024 a nahradila GB/T 19830-2017.

Skutečná velikost pláště a výkonnostní hodnocení by měly být vybrány z programu vrtu, konstrukce pláště a příslušné normy spíše než ze samotné hloubky vrtu.

Výběr jakosti oceli

J55 a K55 se běžně používají pro konvenční pažnicové aplikace, kde podmínky vrtu nevyžadují vyšší pevnostní třídy. K55 poskytuje vyšší specifikovanou úroveň meze kluzu než J55 a může být vybrán, když to vyžaduje konstrukce.

N80 se používá tam, kde je požadována vyšší pevnost u konvenčních vrtů se sladkým provozem. N80 by nemělo být považováno za automaticky vhodné pro kyselé provozní podmínky.

L80 je široce používán tam, kde jsou specifikovány požadavky na řízenou tvrdost a kyselost. Přesná třída L80 a kvalifikační požadavky by měly být potvrzeny ze specifikace nákupu.

P110 poskytuje vyšší pevnost pro náročné konstrukce pažnic, včetně hlubších nebo více zatížených vrtů, kde konstrukce vyžaduje vyšší pevnost.

Q125 se používá pro aplikace s vysokou pevností pláště. Není to pouze náhrada za P110 v každé studni; zhroucení, prasknutí, axiální zatížení, teplota a výkon připojení je stále třeba zkontrolovat.

Ropné bezešvé plášťové potrubí Výběr začíná návrhem studny

Praktická sekvence výběru pouzdra je:

Hloubka a zatížení vrtu → formovací tlak → korozní podmínky → velikost pláště → tloušťka stěny → jakost oceli → typ připojení → délka a požadavky na kontrolu.

Hlubší vrt automaticky nevyžaduje nejvyšší jakost oceli. Pažnicová kolona musí být zkontrolována na zborcení, roztržení a axiální zatížení za skutečných podmínek vrtání, cementování a výroby.

Koroze a výběr kyselých služeb

U vrtů obsahujících H2S vyžaduje výběr materiálu zvláštní pozornost na odolnost proti praskání sulfidovým namáháním a kontrolu tvrdosti. Standardní vysokopevnostní třída by neměla být modernizována nebo nahrazena bez ověření její vhodnosti pro specifikované prostředí kyselých služeb.

Pro CO₂, chloridy a další korozní podmínky může výběr vyžadovat korozi odolné slitiny nebo jiná opatření kromě konvenčních druhů pláště. Skutečná teplota, tlak, složení kapaliny a chemické složení vody by měly být uvedeny v technické specifikaci.

Připojení závitů

Spojení je součástí potrubního systému bezešvých plášťů Oilfield, nikoli pouze možností zakončení.

STC se běžně spojuje s aplikacemi s krátkými závity a spojkami, kde podmínky a konstrukce vrtu umožňují konvenční spojení.

LTC poskytuje delší závitový záběr a používá se v širší řadě konvenčních plášťových aplikací.

BTC využívá profil opěrného závitu a je široce používán tam, kde je vyžadována vyšší nosnost spoje.

Pro horizontální vrty, vysokotlaké plynové vrty, vrty s velkým objemem a další náročné aplikace mohou být specifikována prémiová připojení pro lepší utěsnění a mechanické vlastnosti. VAM, FOX a další proprietární připojení by měla být dodávána pouze v souladu s návrhem připojení specifikovaným zákazníkem nebo licenčními požadavky.

Výběr délky

Pouzdro se běžně dodává v délkách řady API:

Přesné požadavky na rozsah a délku by měly odpovídat platným tabulkám API 5CT a specifikacím nákupu. Dlouhé spoje mohou snížit počet spojů v pažnicovém řetězci, ale je také třeba vzít v úvahu požadavky na přepravu a manipulaci.

Typické aplikace na ropných polích

Povrch a střední plášť

Používá se k podpoře horního vrtu, izoluje formace a poskytuje základ pro následné úseky vrtání.

Výrobní pouzdro

Instaluje se v průběhu výrobního intervalu a používá se jako součást konstrukce konečného vrtu.

Hluboké a vysokotlaké studny

Tam, kde jsou náročnější zatížení zhroucením, roztržením a axiálním zatížením, lze zvolit třídy s vyšší pevností a vhodné tloušťky stěn.

Horizontální a břidlicové studny

Při výběru pláště musí být kromě konvenčního návrhu pláště zohledněn ohyb, krouticí moment, odpor, výkon připojení a hydraulické lomové zatížení.

Výroba a kontrola

Bezešvé opláštění se vyrábí z ocelového předvalku válcováním za tepla nebo děrováním s následnou konečnou úpravou, rozměrovou kontrolou a obráběním závitů podle stanovené normy.

Kontrola může zahrnovat chemické složení, vlastnosti v tahu, tvrdost, kde je to vhodné, kontrolu rozměrů, kontrolu posunu, hydrostatické zkoušky a nedestruktivní zkoušky, jak to vyžaduje příslušná specifikace a objednávka.

Rozměry závitu a tloušťky jsou také důležité, protože výkon připojení závisí na přesném opracování, měření a lícování spojky.

Zásobování a zpracování

Můžeme dodat plášť podle požadované třídy oceli, vnějšího průměru, tloušťky stěny, typu závitu a délky. Závitové a spřažené výrobky lze připravit podle zadaného spoje.

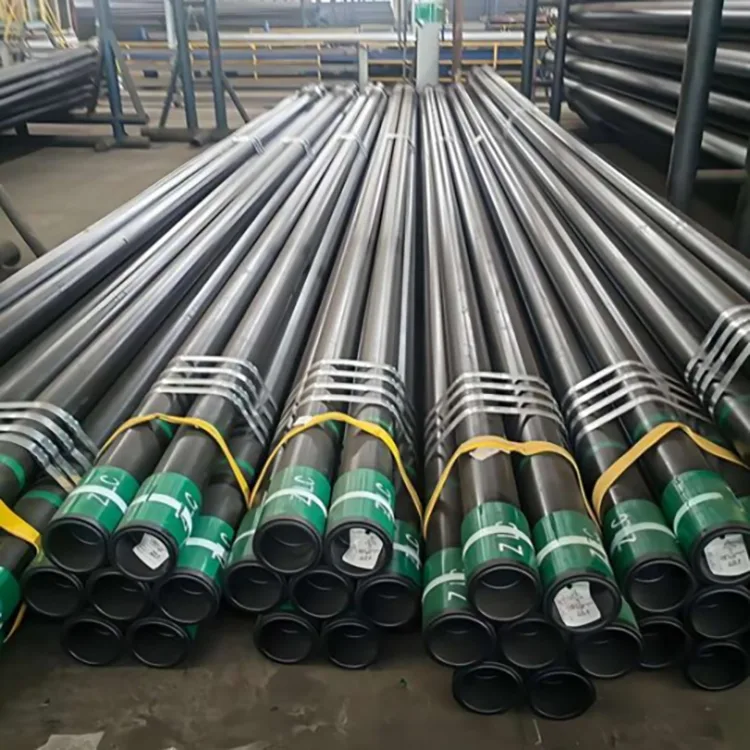

U exportních objednávek lze obal sbalit a zabalit pro kontejnerovou nebo hromadnou přepravu, s chrániči závitů a koncovou ochranou, kde je to požadováno.

Projektové zakázky mohou také obsahovat kontrolní dokumenty a kontrolní opatření třetích stran, jako jsou SGS, BV nebo TÜV podle požadavků zákazníka.

FAQ

Q1: Jsou všechny pláště ropného pole bezproblémové?

č. API 5CT zahrnuje jak bezešvé, tak elektricky svařované obalové výrobky. Pokud projekt konkrétně vyžaduje bezešvé pouzdro, měla by nákupní specifikace jasně uvádět typ výroby.

Q2: Který standard bych měl použít pro bezešvou trubku Oilfield?

API 5CT je široce používán pro mezinárodní ropné a plynárenské projekty. Pro čínské projekty podle národních norem je aktuální norma GB/T 19830-2023 pokrývající ocelové trubky pro opláštění nebo potrubí.

Q3: Jak si mohu vybrat J55, N80, L80, P110 nebo Q125?

Volba závisí na konstrukčním zatížení skříně a provozním prostředí. J55 a K55 jsou společné pro konvenční aplikace; N80 a P110 poskytují vyšší pevnost; L80 je běžně specifikován tam, kde platí požadavky na kyselou službu; Q125 se používá pro aplikace s vyšší pevností. Konečný výběr by měl být založen na návrhu studny a příslušné specifikaci.

Q4: Lze N80 nebo P110 použít v kyselých vrtech?

Nevybírejte pouzdro pro provoz H₂S pouze na základě pevnosti. Vhodnost kyselého provozu závisí na jakosti, tvrdosti, stavu materiálu a požadavcích na prostředí. Pouzdro by mělo být specifikováno v souladu s platnými požadavky na servis.

Q5: Jaký je rozdíl mezi pláštěm, hadicí a vrtnou trubkou?

Plášť je instalován a cementován, aby podpíral a izoloval vrt. Uvnitř pouzdra je umístěno potrubí, které vede vyrobené tekutiny. Vrtací trubka se používá při vrtání a po vrtání se odstraňuje.

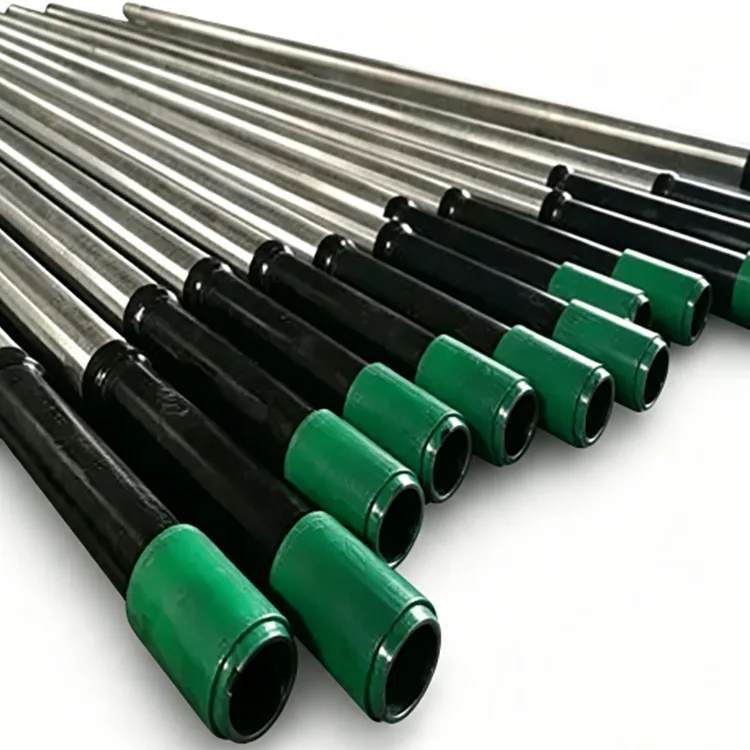

Q6: Můžete dodat plášť se závity a spojkami?

Ano. Plášť může být dodán se specifikovanými typy závitů API nebo projektem specifikovanými prémiovými spoji, spolu se spojkami, chrániči závitů a požadovanou kontrolní dokumentací.
