Jako spolehlivý výrobce a dodavatel oceliRoneghengposkytujeZa studena tvarovaná Z profilová ocelpro lehké ocelové budovy, střechy s velkým sklonem, sklady, dílny a sekundární nosné konstrukce. Jeho geometrie ve tvaru Z podporuje překrývající se spoje, zatímco proces válcování za studena poskytuje konzistentní rozměry, efektivní využití materiálu a praktickou instalaci.

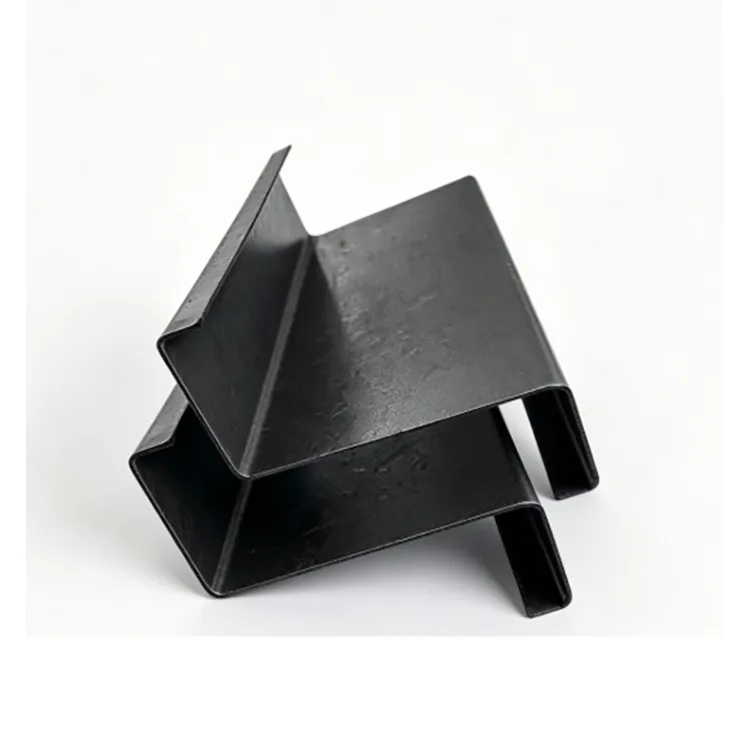

Za studena tvarovaná ocel z průřezu Z je lehký konstrukční profil vyrobený kontinuálním válcováním ocelového pásu při pokojové teplotě. Na rozdíl od běžných konstrukčních prvků válcovaných za tepla jsou profily Z tvarované za studena navrženy tak, aby dosahovaly užitečného ohybového výkonu s relativně nízkou hmotností materiálu. Jejich přesazené příruby také umožňují překrytí sousedních vaznic, což je činí zvláště praktickými pro souvislé uspořádání střechy a střešní konstrukce s velkým sklonem.
Obsah
- Co je to za studena tvarovaná Z profilová ocel?
- Jak se vyrábí ocel s průřezem Z tvářená za studena?
- Jaké jsou hlavní specifikace?
- Proč používat ocel profilu Z pro střešní vaznice?
- Kde se používá ocel z profilů Z tvářená za studena?
- Jak byste měli vybrat správnou sekci Z?
- Profilová ocel Z vs. Profilová ocel C
- Jaké kontroly kvality jsou důležité?
- Často kladené otázky
- Závěr
Co je to za studena tvarovaná Z profilová ocel?
Za studena tvarovaná Z průřezová ocel je tenkostěnný profil konstrukční oceli vyráběný postupným tvářením ocelového pásu do průřezu ve tvaru Z při pokojové teplotě. Namísto spoléhání se na válcování za tepla při vysoké teplotě pro vytvoření konečného profilu, výrobní linka používá více tvářecích stojanů k postupnému nastavení požadované geometrie.
Konfigurace ve tvaru Z je zvláště cenná v aplikacích střešních vaznic, protože její přesazené příruby se mohou překrývat se sousedními prvky. Toto uspořádání může pomoci vytvořit souvislejší vaznicový systém kolem hřebene střechy a omezit zbytečné řezání nebo úpravy během instalace.
U konstrukčních projektů ocel profilu Z normálně funguje jako sekundární konstrukční prvek spíše než náhrada primárních sloupů nebo nosníků. Může poskytnout podporu střešním panelům a stěnovým systémům při zachování relativně lehkého celkového sekundárního rámu.
Jak se vyrábí ocel s průřezem Z tvářená za studena?
Konzistentní geometrie je pro Z vaznice nezbytná, protože rozměry průřezu, přímost, kroucení, délka a umístění spojovacích otvorů mohou přímo ovlivnit instalaci. Řízený proces válcování proto hraje důležitou roli ve výkonnosti finálního produktu.
- Kontrola ocelových cívek:Vstupní ocelový pás je před výrobou zkontrolován, aby se potvrdila požadovaná specifikace materiálu.
- Vyrovnání a narovnání:Cívka je připravena pro stabilní podávání do tvářecí linky.
- Progresivní válcování:Více formovacích stojanů postupně tvaruje pás do Z profilu.
- Řezání s pevnou délkou:Servo CNC zařízení dokáže řezat výlisky podle zadaných rozměrů.
- Automatické děrování:Předražené spojovací otvory mohou být vyrobeny, pokud to vyžadují konstrukční výkresy.
- Narovnání:Hotové sekce jsou upraveny pro kontrolu přímosti a kroucení.
- Rozměrová kontrola:Před odesláním jsou zkontrolovány klíčové rozměry, tloušťka stěny, délka a pozice otvorů.
- Balení a skladování:Hotové profily jsou klasifikovány a baleny podle požadavků objednávky.
Tento progresivní přístup pomáhá udržovat rozměrovou konzistenci během dlouhých výrobních sérií a dělá zakázkové sekce s pevnou délkou nebo předem děrované sekce praktické pro stavební projekty.
Jaké jsou hlavní specifikace?
Výběr průřezu Z by měl vždy začínat konstrukčním návrhem, nikoli pouze výběrem největšího dostupného profilu. Následující specifikace poskytují užitečný výchozí bod pro plánování projektu.
| Položka | Typická specifikace | Zvažování projektu |
|---|---|---|
| Materiál | Q235B / Q355B | Vybírá se podle konstrukčního zatížení a technických požadavků |
| Velikosti sekcí | Z100–Z300 | Výška sekce by měla odpovídat požadavkům na rozpětí a zatížení |
| Tloušťka stěny | 1,2–3,0 mm | Určeno statickými výpočty, rozpětím, roztečí a zatížením |
| Standardní délka | 6–12 m | Delší nebo nestandardní pevné délky lze přizpůsobit |
| Povrch | Přírodní černá ocel | Nejlépe se hodí do suchého, uzavřeného a nekorozivního prostředí |
| Zpracování | Řezání, děrování, rohové řezání, úhlové koncové řezání | Zpracování lze koordinovat podle výkresů |
| Použitelný standard | GB/T 6728-2017 | Pro cílový trh by měly být potvrzeny příslušné požadavky |
Proč používat ocel profilu Z pro střešní vaznice?
Přímé překrývání na hřebenech střech
Nejvýraznější výhodou profilu Z je jeho odsazené uspořádání přírub. Sousední vaznice se mohou překrývat, což je zvláště užitečné, když konstrukce střechy vyžaduje průběžné nosné prvky kolem hřebene. U větších sklonů střech může tato geometrie zjednodušit uspořádání připojení.
Dobrý výkon v poměru pevnosti k hmotnosti
Tvářením za studena se vytvoří průřez s užitečnými vlastnostmi ohybu, přičemž prvek zůstane relativně lehký. Pro vhodné aplikace to může snížit množství oceli potřebné pro sekundární rámování a usnadnit přepravu, zvedání a instalaci.
Konzistentní rozměry
Progresivní válcování poskytuje nepřetržitou kontrolu nad geometrií sekce. V kombinaci s rovnáním a kontrolou rozměrů to pomáhá zlepšit konzistenci výšky profilu, rozměrů přírub, přímosti a kroucení.
Předděrované spojovací otvory
Spojovací otvory mohou být před dodáním vyraženy podle schválených výkresů. To snižuje potřebu rozsáhlého vrtání na staveništi a může pomoci zlepšit efektivitu instalace, když je rozvržení otvorů předem přesně definováno.
Nákladová efektivita pro vhodné vnitřní projekty
Přírodní černá ocel z profilů Z tvarovaná za studena může být cenově výhodnou volbou pro suché, uzavřené budovy, kde není nutná další ochrana proti korozi. Vyhýbání se zbytečnému ochrannému povlaku může pomoci kontrolovat náklady na materiál při zachování požadované konstrukční funkce.
Kde se používá ocel z profilů Z tvářená za studena?
Za studena tvarovaná ocel průřezu Z je určena především pro sekundární rámování v lehkých konstrukcích. Mezi typické použití patří:
- Střešní vaznice pro lehké ocelové budovy
- Velkospádové střešní systémy skladů
- Průmyslové dílenské střechy
- Vnitřní logistika a skladovací prostory
- Sekundární rámování střechy a stěny
- Systémy lehkých ocelových krytů
- Projekty renovace továrny
- Sekundární nosné konstrukce pro střešní panely
Například velký uzavřený sklad může použít Z vaznice k podepření střešních panelů a zároveň využít překrývajících se prvků kolem hřebene. Při vnitřní renovaci továrny mohou lehké Z sekce také poskytnout praktické sekundární rámování bez zavedení zbytečné konstrukční hmotnosti.
Jak byste měli vybrat správnou sekci Z?
Nákup Z profilu pouze na základě velikosti profilu může vést k nevhodnému konstrukčnímu řešení. Kupující by měli společně vyhodnotit následující faktory.
1. Sklon střechy
Pro sklony střech nad přibližně 10° mohou být Z profily zvláště praktické, když jsou součástí konstrukčního návrhu překrývající se vaznice. Konečný výběr by se však měl vždy řídit konstrukčními výkresy a návrhem připojení.
2. Stupeň materiálu
Q235B může vyhovovat mnoha obecným lehkým aplikacím, zatímco Q355B může poskytnout vyšší pevnost pro projekty zahrnující větší rozpětí nebo náročnější zatížení větrem a sněhem. Třída by měla být vybrána společně s rozměry a tloušťkou profilu.
3. Velikost sekce
Menší profily jako Z100–Z140 mohou vyhovovat lehčím sekundárním konstrukcím. Z160–Z200 lze uvažovat pro mnoho skladových a dílenských aplikací, zatímco Z220–Z300 lze zvolit tam, kde technické výpočty vyžadují větší rozměry průřezu.
4. Tloušťka stěny
Dostupná tloušťka se může pohybovat přibližně od 1,2 do 3,0 mm. Tloušťka by však nikdy neměla být zvolena nezávisle. Správnou tloušťku ovlivňuje rozpětí, rozteč vaznic, zatížení větrem, zatížení sněhem, podmínky připojení a konstrukční výpočty.
5. Servisní prostředí
Přírodní černá ocel je nejvhodnější pro suché, uzavřené prostředí. Budovy vystavené dešti, kondenzaci, solné mlze, pobřežnímu vzduchu, zemědělské vlhkosti nebo korozivním chemikáliím obecně vyžadují vhodné řešení ochrany proti korozi, jako je galvanizovaný Z profil.
Profilová ocel Z vs. Profilová ocel C
Sekce Z a C jsou oba široce používány jako sekundární konstrukční prvky, ale jejich geometrie je činí vhodnými pro různá uspořádání spojení.
| Srovnání | Profil Z ocel | Profil C ocel |
|---|---|---|
| Primární použití | Střešní a stěnové vaznice | Střešní a stěnové vaznice |
| Překrývající se | Příruby podporují přímé překrývání | Méně přirozeně vhodné pro nepřetržité překrývání |
| Hřeben střechy | Vhodné pro uspořádání souvislých vaznic | Více záleží na konstrukci připojení |
| Velkospádové střechy | Zvláště praktické tam, kde jsou vyžadovány přesahy | Může být také použit v závislosti na konstrukčním návrhu |
| Střechy s mělkým sklonem | Lze použít | Společná možnost |
| Strukturální role | Sekundární rámování / vaznice | Sekundární rámování / vaznice |
Klíčovým rozdílem není pouze profil ve tvaru písmene. Odsazené příruby profilu Z poskytují praktickou výhodu, když se sousední vaznice potřebují překrývat. Další informace o souvisejících konstrukčních profilech naleznete v řadě profilů z konstrukční oceli.
Jaké kontroly kvality jsou důležité?
U vaznic Z rozměrová přesnost přímo ovlivňuje spojení s primárním ocelovým rámem a střešními panely. Profesionální systém výroby a kontroly by se proto měl zaměřit jak na suroviny, tak na hotové profily.
- Kontrola jakosti oceli a vstupní cívky
- Ověření tloušťky stěny
- Kontrola výšky řezu a rozměru příruby
- Kontrola přímosti profilu a kroucení
- Ověření délky řezu
- Kontrola polohy předděrovaného otvoru
- Kontrola stavu hran a povrchu
- Závěrečná vizuální a rozměrová kontrola před odesláním
Výrobní přístup společnosti Rongheng kombinuje kontrolu ocelových svitků, progresivní válcování, CNC řezání, volitelné děrování, rovnání a finální rozměrovou kontrolu. Tento proces pomáhá dodávat Z profily s konzistentní geometrií pro projektovou instalaci.
Často kladené otázky
Q1: K čemu se hlavně používá ocel s průřezem Z tvářená za studena?
Používá se především jako sekundární konstrukční prvek, zejména střešní a stěnové vaznice v lehkých ocelových budovách, skladech, dílnách, logistických zařízeních a dalších vhodných konstrukcích.
Otázka 2: Proč zvolit řez Z místo řezu C?
Primární výhodou je odsazená konfigurace přírub ve tvaru Z, která umožňuje překrytí sousedních vaznic. To může být zvláště užitečné pro souvislé uspořádání střešní podpory kolem hřebenů a střech s velkým sklonem.
Q3: Jaké druhy materiálů jsou k dispozici?
Mezi běžné možnosti patří Q235B a Q355B. Vhodná třída by měla být určena podle konstrukčního návrhu, rozpětí, podmínek zatížení, požadavků na připojení a příslušných specifikací.
Q4: Lze přizpůsobit ocel z profilu Z?
Ano. Rozměry průřezu, tloušťka stěny, pevná délka, spojovací otvory, rohové řezy a úhlové koncové řezy mohou být koordinovány podle projektových výkresů a výrobních požadavků.
Q5: Je přírodní černá ocel profilu Z vhodná pro venkovní použití?
Přírodní černá ocel profilu Z je vhodná především pro suché, uzavřené, nekorozivní prostředí. Venkovní, pobřežní, vlhké prostředí, vystavené dešti nebo chemicky agresivní prostředí by obecně mělo používat vhodnou ochranu proti korozi.
Závěr
Za studena tvarovaná ocel z průřezu Z nabízí praktickou kombinaci lehké konstrukce, konzistentních rozměrů, užitečného ohybového výkonu a schopnosti překrývajícího se spoje. Tyto vlastnosti jej činí zvláště cenným pro střešní vaznice a sekundární nosné konstrukce ve skladech, průmyslových dílnách, logistických budovách a dalších vhodných lehkých ocelových konstrukcích.
Správný produkt by měl být vybrán podle sklonu střechy, konstrukčního rozpětí, třídy materiálu, velikosti sekce, tloušťky stěny, provedení spoje, podmínek zatížení a provozního prostředí. Pro suché vnitřní budovy mohou přírodní černé Z profily poskytnout ekonomické řešení, zatímco exponovaná nebo korozivní prostředí mohou vyžadovat pozinkované nebo jinak chráněné profily.
Pokud získáváte Z vaznice pro novou ocelovou budovu, renovaci skladu nebo projekt střechy s velkým sklonem, Rongheng může podporovat standardní a přizpůsobené požadavky, včetně rozměrů sekcí, pevných délek a předem vyražených spojovacích otvorů. Sdílejte své výkresy, specifikace, množství a podmínky použití s naším týmem akontaktujte náspro vhodné řešení za studena tvarované Z průřezové oceli a cenovou nabídku projektu.
