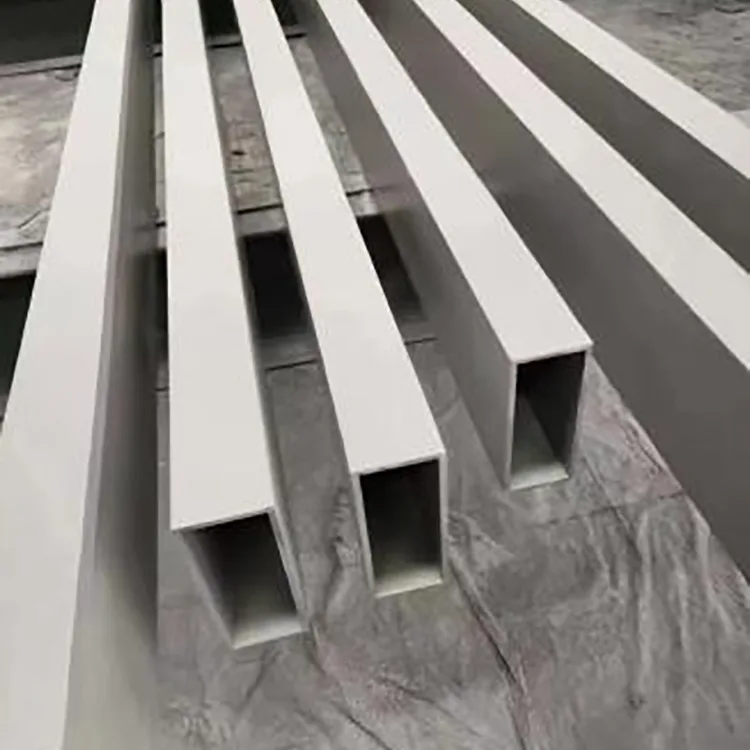

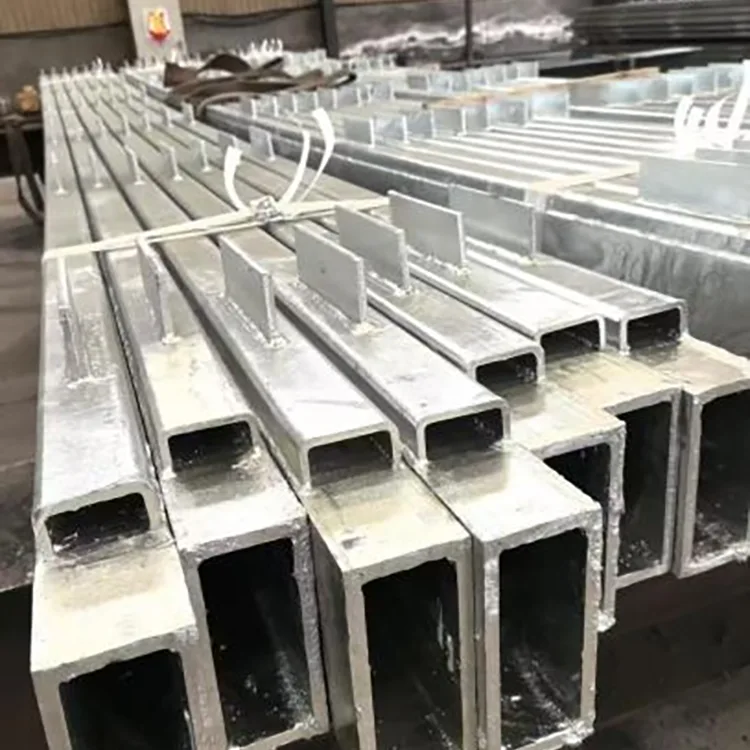

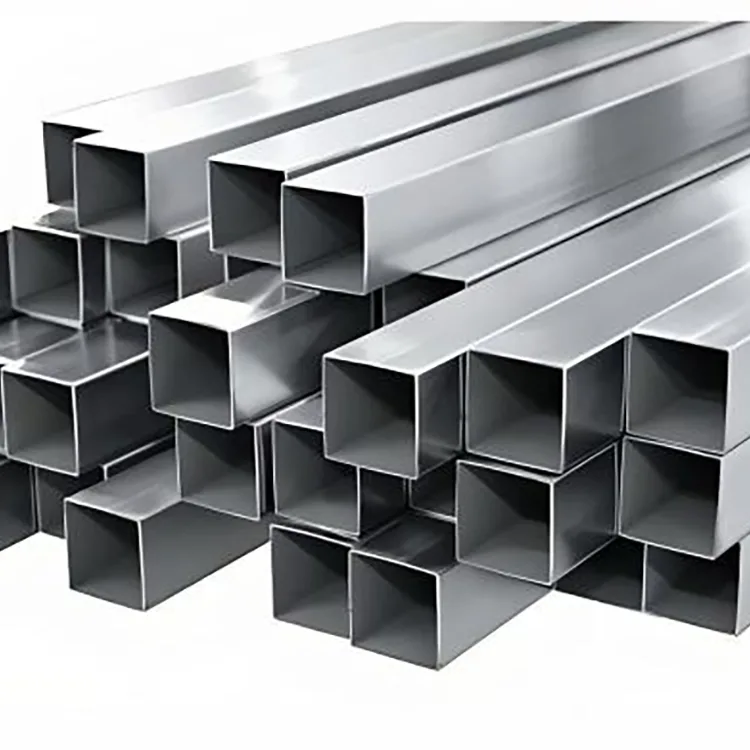

Žárově pozinkovaná přesná ocelová pravoúhlá trubka

Žárově pozinkovaná přesná ocelová pravoúhlá trubka je přesný obdélníkový dutý profil navržený s výrazným 90° rohem spíše než se zaobleným rohem, který je běžně vidět na konvenční čtvercové trubce. Základní trubka je nejprve vyrobena pro dosažení požadované přesnosti průřezu, přímosti a geometrie rohů, poté je zpracována žárovým zinkováním pro venkovní ochranu proti korozi.

Výrobek je určen pro projekty, kde standardní galvanizovaná trubka se zaoblenými rohy nedává vzhled, přesnost lícování nebo definici rohu požadovanou konstrukcí. Ostré vnější linie usnadňují vytváření čistých rámů, zábradlí, krajinných struktur a architektonických ocelových konstrukcí.

Výrobkem je přitom stále trubka z konstrukční oceli. Jeho skutečná nosnost závisí na velikosti profilu, tloušťce stěny, jakosti oceli, rozpětí a provedení spoje. Zinkování chrání ocel před atmosférickou korozí; nenahrazuje konstrukční řešení.

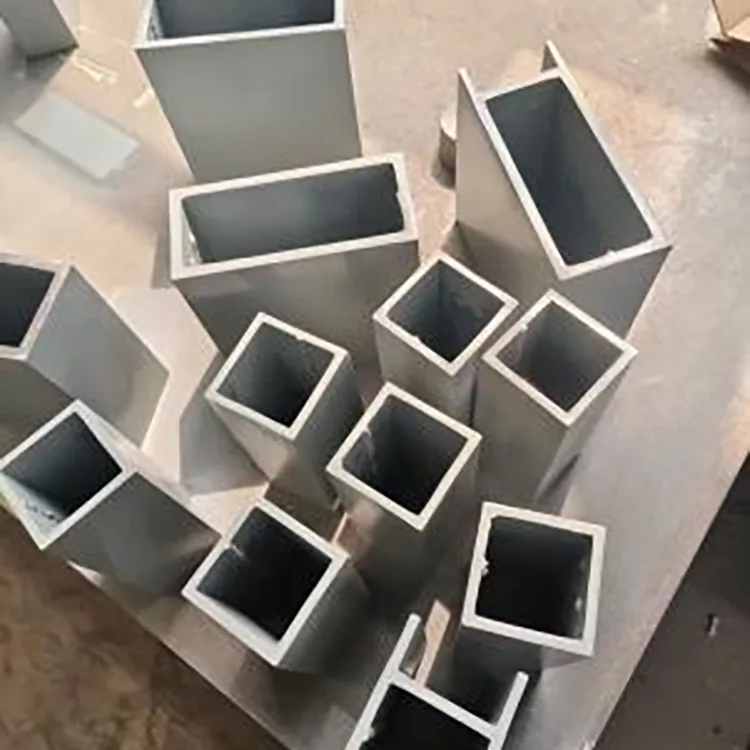

Proč na 90° rohu záleží

Roh je jedním z hlavních důvodů pro specifikaci této trubky.

Běžná čtvercová nebo obdélníková trubka má normálně zaoblený vnější roh způsobený procesem tvarování. To je přijatelné pro obecné konstrukční práce, ale některé architektonické projekty a projekty přesné výroby vyžadují vizuálně ostřejší roh a konzistentnější spoje.

Přesný pravoúhlý profil poskytuje:

Čistší vizuální linie: užitečné pro exponované rámy, zábradlí a krajinné struktury.

Předvídatelnější připojení: definovaný roh může zjednodušit zarovnání s jinými pravoúhlými členy.

Menší vizuální zkreslení: přímé linie řezů se na hotových konstrukcích snáze udržují.

Lepší přizpůsobení pro přesnou výrobu: užitečné, když jsou důležité rozměry i vzhled.

Díky tomu je produkt zvláště vhodný pro projekty, které se nacházejí mezi běžnou konstrukční ocelí a architektonickým kovovým dílem.

Hlavní specifikace produktu

Norma pro zinkování GB/T 13912-2020 zůstává aktuální čínskou národní normou pro technické požadavky a zkušební metody pro žárově zinkované povlaky na vyrobených železných a ocelových výrobcích.

Přesnost přichází před galvanizací

U tohoto typu trubek samotná kvalita povlaku nestačí.

Základní pravoúhlá trubka musí nejprve splňovat požadovanou geometrii. Důležité kontroly zahrnují rozměry průřezu, tloušťku stěny, tvar rohu, přímost a celkový stav povrchu.

Teprve poté, co trubka dosáhne požadovaného hotového profilu, se provádí proces zinkování.

Typická cesta je:

Přesná ocelová trubka → rozměrová kontrola → řezání / výroba → odmašťování → moření → oplachování → tavidlo → sušení → žárové zinkování → chlazení / pasivace → kontrola povlaku → kontrola finálních rozměrů a vzhledu → balení.

Tato objednávka je důležitá, protože zákazník kupuje dvě věci v jednom produktu: přesný ocelový profil a antikorozní systém.

Žárové zinkování pro profily s ostrými rohy

Ostré rohy jsou jednou z oblastí, které si při zinkování zaslouží zvýšenou pozornost.

Trubka je zpracována prostřednictvím předúpravy a ponořením do zinku jako dokončený profil, takže rohy, povrchy trubek a konce obdrží zinkový povlak během stejné úpravy.

Účelem není jednoduše udělat tubus stříbrošedý. Povlak musí poskytovat trvalou ochranu proti korozi a zároveň zůstat dostatečně dobře přilnavý pro běžnou manipulaci a instalaci.

U projektových zakázek by měla být tloušťka povlaku dohodnuta předem, spíše než ponechání požadavku na „pozinkováno“.

Zinkování a venkovní servis

Vaše dodaná specifikace produktu používá 60–90 μm jako konvenční rozsah zinkového povlaku, přičemž přibližně 120 μm je k dispozici pro silnější pobřežní a vysoce korozní expozici.

Praktický přístup je:

Vyšší zinkový povlak poskytuje více povlakového materiálu pro atmosférickou korozi, ale žádná galvanizovaná ocel by neměla být popisována jako zcela imunní vůči silnému chemickému napadení nebo trvalému ponoření.

Proč zvolit přesný pravoúhlý profil místo standardní pozinkované čtvercové trubky?

Rozdíl je hlavně v geometrii a povrchové úpravě, nejen v odolnosti proti korozi.

Běžná pozinkovaná čtvercová trubka je praktickou volbou pro obecné rámy a nosné konstrukce. Jeho zaoblené rohy jsou běžně přijatelné pro běžnou výrobu.

Přesná pravoúhlá trubka je zaměřena na aplikace, kde samotný roh je součástí vizuálního nebo výrobního požadavku.

Díky tomu je vhodnější pro:

Architektonické krajinné rámy

Vysoce viditelné venkovní zábradlí

Přesné komunální stavby

Solární podpůrné komponenty s exponovaným rámem

Dekorativní ocelové konstrukce

Rámy venkovního vybavení

Standardní čtvercová trubka zůstává lepší volbou, když je vzhled méně důležitý a projekt potřebuje hlavně konvenční konstrukční část za nejnižší rozumné náklady na materiál.

Přesná černá trubka vs žárově pozinkovaná přesná trubka

Oba produkty sdílejí stejný základní profil přesnosti, ale jsou určeny pro různá prostředí.

Přesná ocelová pravoúhlá trubka

Nejlépe se hodí pro suché interiérové ​​projekty, kontrolovaná prostředí a aplikace, kde zákazník plánuje povrch po zhotovení natírat, práškovat nebo jinak dokončit.

Žárově pozinkovaná přesná ocelová pravoúhlá trubka

Vhodnější pro venkovní a vlhké aplikace, kde si zákazník přeje provést primární antikorozní ošetření před dodáním.

Toto rozlišení pomáhá vyhnout se nadměrné specifikaci galvanizovaného materiálu pro suché interiérové ​​projekty a zároveň zabraňuje opačné chybě při použití nechráněné černé přesné trubky venku.

Kde se používá

Projekty venkovní krajiny

Používá se pro krajinné rámy, zahradní stavby, parková zařízení, dekorativní ohrazení a architektonické ocelové konstrukce, kde záleží na čistých liniích.

Městské venkovní zařízení

Vhodné pro silniční svodidla, konstrukce dopravních značek, podpěry lamp a exponované obecní rámy.

Fotovoltaické konstrukce

Lze použít pro vybrané venkovní fotovoltaické rámy, základny zařízení a pomocné ocelové prvky, kde přesný profil odpovídá konstrukčnímu návrhu.

Pobřežní a nábřežní struktury

Používá se pro exponovaná zábradlí, podpěry chodníků a pomocné rámy, kde je vyžadována větší ochrana proti korozi.

Průmyslové venkovní vybavení

Vhodné pro ochranné rámy zařízení, nosné konstrukce potrubí a venkovní pracovní plošiny ve vlhkém průmyslovém prostředí.

Aplikace projektu: Distribuované solární struktury

U rezidenčních a komerčních distribuovaných fotovoltaických projektů byla použita 40×40 mm a 50×50 mm galvanizovaná přesná pravoúhlá trubka pro venkovní podpůrné aplikace.

Hlavním problémem nebyla pouze koroze. Odkrytý rám také potřeboval čistou geometrii a konzistentní zarovnání během instalace.

Zvýšená specifikace zinku byla použita pro řešení opakovaného venkovního mokrého a suchého vystavení. Podle dodaného záznamu projektu zůstaly dokončené konstrukce po pěti letech bez viditelné rozšířené rzi a deformací.

Žádost o projekt: Městské a krajinné stavby

Pro venkovní komunální a krajinářské práce poskytuje profil s ostrými rohy čistší vzhled než běžná trubka se zaoblenými rohy.

Materiál může být dodáván v pevných délkách nebo zpracován podle projektového výkresu, což snižuje množství řezacích a montážních prací potřebných na místě instalace.

U exponovaných architektonických ocelových konstrukcí se kontroluje rozměrová stálost a vzhled povrchu spolu s pozinkovaným povlakem.

Aplikace projektu: Coastal Industrial Frame

Projekt poblíž pobřeží vyžadoval ocelové rámy pro venkovní vybavení ve vzduchu plném soli a vysoké vlhkosti.

Zákazník specifikoval zvýšený zinkový povlak přibližně 120 μm a použil přesný pravoúhlý profil pro zachování čistšího konečného vzhledu.

Pro tento typ prostředí je specifikace povlaku pouze jednou částí korozní strategie. Odvodnění, detaily připojení, řezání na místě a opravy svařováním také ovlivňují dlouhodobý výkon.

Co se stane, když je trubka řezána nebo svařena?

Tovární zpracování je přednostně dokončeno před galvanizací.

To zahrnuje:

Řezání s pevnou délkou

Vrtání

Děrování

Zkosení

Další příprava založená na kreslení

Pokud je trubka po galvanizaci řezána, nově obnažená ocel by měla být očištěna a ošetřena vhodným opravným nátěrem bohatým na zinek.

Stejný princip platí pro svařování. Teplo při svařování poškozuje zinek ve svarové zóně a kolem ní, takže je třeba oblast poté vyčistit a opravit.

To je důvod, proč se zákazníkům s podrobnými požadavky na výrobu doporučuje, aby před výrobou poskytli výkres.

Jak se zkumavka kontroluje před odesláním

U přesné galvanizované trubky by kontrola měla zahrnovat jak samotnou trubku, tak galvanizaci.

Před galvanizací mohou kontroly zahrnovat:

Rozměry řezu

Tloušťka stěny

Rohová geometrie

Přímost

Přesnost řezání

Stav povrchu

Po galvanizaci mohou kontroly zahrnovat:

Tloušťka zinkového povlaku

Krytí nátěrem

Loupání nebo odhalená ocel

Stav povrchu

Konečná přímost

Celkový vzhled

Pro inženýrské zakázky mohou být dodány materiálové certifikáty a záznamy o kontrole zinkování, přičemž kontrola třetí stranou je k dispozici podle požadavků smlouvy.

Proč si vybrat nás?

Hlavní výhodou získávání tohoto produktu prostřednictvím našeho dodavatelského řetězce Tianjin je schopnost koordinovat přesné základní trubky, galvanizační a dokončovací práce spíše než je považovat za nesouvisející nákupy.

Přesná trubka před galvanizací: geometrie profilu je zkontrolována před fází ochrany proti korozi, takže pozinkovaný povrch nezakryje rozměrové problémy v základní trubce.

Vhodné možnosti povrchové úpravy: standardní a zvýšené specifikace zinku lze projednat podle skutečného prostředí spíše než používat jednu úroveň povrchové úpravy pro každý projekt.

Zpracování založené na výkresu: pevné délky, otvory, úkosy a další výroba mohou být připraveny před odesláním.

Zdroje ocelářského průmyslu Daqiuzhuang: místní koncentrace dodavatelů zpracování oceli a galvanizace usnadňuje koordinaci získávání materiálu, výroby a dodávky.

Projektová dokumentace: Informace o materiálu a záznamy o kontrole galvanizace mohou být poskytnuty pro inženýrské zakázky, s podporou kontroly třetí strany, pokud je specifikována.

Vnitrostátní a exportní objednávky: Dodávku lze zajistit pro projektová množství i menší zkušební nebo zakázkové zakázky, s balením upraveným pro vnitrostátní přepravu nebo námořní zásilku.

Praktický bod je jednoduchý: kupující nemusí pro každou objednávku koordinovat dodavatele přesných trubek, samostatnou galvanovnu a další výrobní dílnu.

Příklad zadávací specifikace

Pro cenovou nabídku může být úplný požadavek napsán jako:

Q235B / Přesná pravoúhlá trubka / 50×50 mm / specifikovaná tloušťka stěny / pevná délka / žárové zinkování / zinkování 60–90 μm / řez podle výkresu.

Pro pobřežní projekt:

Q355B / Přesná pravoúhlá trubka / specifikovaný průřez a stěna / pevná délka / žárové zinkování / zinkování cca 120 μm / vrtání podle výkresu.

Tento formát dává dodavateli jasný cíl výroby a snižuje nedorozumění ohledně materiálu, profilu a povlaku.

FAQ

Q1. Ztratí ostrý roh při zinkování svůj zinkový povlak?

Hotová pravoúhlá trubka je zinkována jako hotový profil. Krytí nátěru v rohu by mělo být kontrolováno v rámci kontroly kvality. Správné řízení procesu je důležité, protože geometrie rohu je jednou z definujících charakteristik tohoto produktu.

Q2. Potřebuje výrobek po žárovém zinkování další nátěr?

Pro běžné venkovní aplikace lze pozinkovaný povrch použít bez samostatného procesu primárního antikorozního nátěru. Pro dekorativní požadavky nebo zvláště agresivní prostředí lze ještě specifikovat další nátěr.

Q3. Jaká tloušťka zinku je k dispozici?

Dodávaná specifikace používá 60–90 μm jako konvenční rozsah a přibližně 120 μm pro silnější pobřežní a vysoce korozní expozici.

Q4. Lze trubici použít v blízkosti moře?

Ano. Pobřežní expozice by měla být považována za aplikaci s vyšší korozí a lze zvolit zvýšenou vrstvu zinku. Nepřetržité ponoření do mořské vody by mělo být hodnoceno odděleně, spíše než jako běžná venkovní expozice.

Q5. Lze trubku řezat, vrtat nebo svařovat?

Ano. Tyto procesy lze provádět, ale pokud je to možné, dává se přednost továrnímu zpracování před galvanizací. Oblasti řezané nebo svařované po galvanizaci by měly být ošetřeny vhodnou opravou bohatou na zinek.

Q6. Jak se to liší od normální pozinkované čtvercové trubky?

Hlavním rozdílem je přesný pravoúhlý profil 90°. Ostřejší geometrie je určena pro projekty, kde na vzhledu, zarovnání a definici rohů záleží více než na běžné čtvercové trubce se zaoblenými rohy.

Q7. Lze žárově pozinkovanou přesnou ocelovou pravoúhlou trubku přizpůsobit?

Ano. Pevné délky, specifikace sekcí a řezání, vrtání a úkosování na základě výkresu mohou být uspořádány podle požadavků projektu.

Q8. Zreziví pozinkovaná přesná trubka?

Galvanizace výrazně zlepšuje odolnost proti atmosférické korozi, ale žádný ocelový povlak nevylučuje korozi za všech podmínek. Životnost závisí na zinkovém povlaku, vlhkosti, působení solí, chemikálií, zadržování vody a manipulaci na místě.

Q9. Lze dodat oba Q235B a Q355B?

Ano. Q235B je vhodný pro mnoho konvenčních aplikací, zatímco Q355B může být specifikován, když konstrukční návrh vyžaduje vyšší pevnost materiálu.

Q10. Můžete poskytnout kontrolní dokumenty?

Ano. Lze dodat materiálové certifikáty, záznamy o kontrole zinkování a další dohodnuté dokumenty kvality. U projektových zakázek lze také zajistit kontrolu třetí stranou.
