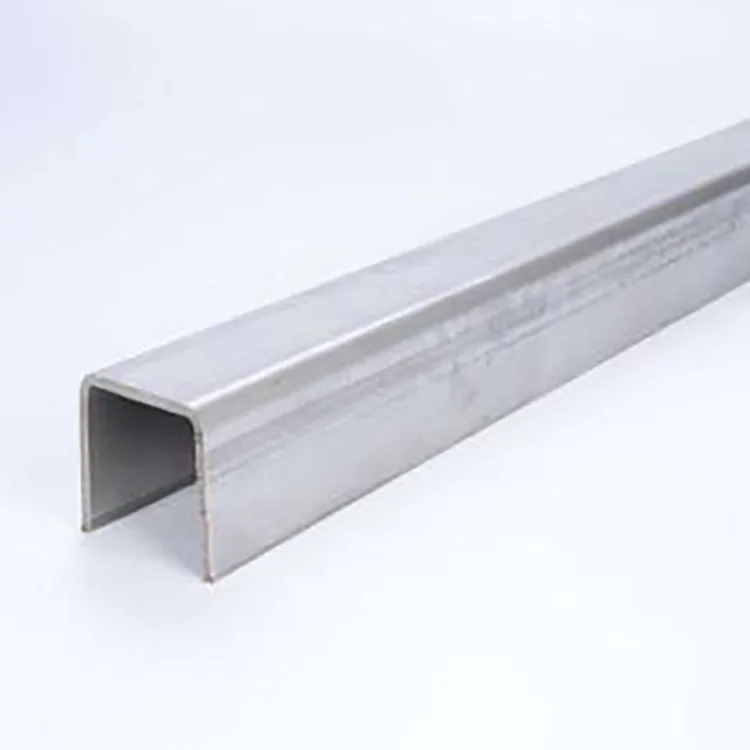

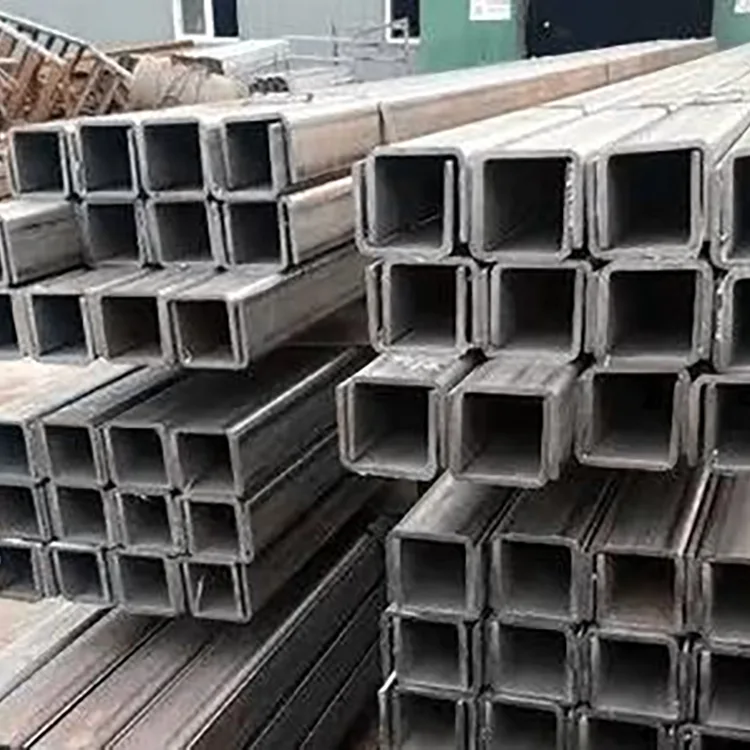

U-kanál tvarovaný za studena

U-Channel tvarovaný za studena je vyvinut pro projekty, kde je tradiční ocel s kanálky příliš těžká a nákladná, zatímco čtvercové nebo obdélníkové trubky jsou dražší nebo méně vhodné pro upevnění a umístění. Sekce je vyrobena z kvalitního ocelového pásu integrovaným tvářením za studena při pokojové teplotě, má pravidelnou drážku ve tvaru U, otevřený přístup a přesné polohování.

Ve srovnání s profily C a Z, které se používají hlavně jako střešní a stěnové vaznice, je ocel U kanálů vhodnější pro podpěry, upevňovací kanály, základny zařízení, zapuštěné díly, podpěry potrubí, vodicí konstrukce a rámy skříní. Jeho otevřená drážka také usnadňuje šroubování, upínání, vedení a polohování během instalace.

Z tohoto důvodu je zvláště vhodný pro suché vnitřní dílny, uzavřené továrny a další nekorozivní prostředí bez deště, slané vody nebo působení kyselin a zásad, zejména tam, kde je třeba kontrolovat náklady na materiál a efektivitu instalace.

Technické specifikace

Standardní výrobní proces

Výroba začíná vstupní kontrolou ocelového svitku, po které následuje automatické vyrovnání a rovnání, aby se uvolnilo pnutí materiálu. Pás poté prochází několika válcovacími stanicemi, aby se postupně vytvořila sekce ve tvaru U, následuje přesné klížení, servo CNC řezání pevné délky a volitelné automatické děrování nebo řezání rohů.

Hotové profily se před plnou vizuální a rozměrovou kontrolou, svazkováním a skladováním znovu narovnávají.

Kontrola ocelových svitků → vyrovnávání a rovnání → postupné válcování za studena → dimenzování U-profilů → CNC řezání pevné délky → děrování/řezání rohů → sekundární rovnání → rozměrová a vizuální kontrola → svazování a skladování

Na rozdíl od profilů válcovaných za tepla tento proces nepoužívá vysokoteplotní válcovací stupeň. Umožňuje řídit rozměry profilu, přímost, polohu otvorů a geometrii hran během kontinuálního tváření, což je užitečné pro projekty vyžadující přesnou montáž.

Čím se ocel U Channel liší

Lehký design s nižšími celkovými náklady

Tváření za studena zvyšuje pevnost oceli prostřednictvím mechanického zpevnění, což umožňuje použití tenčích stěn namísto těžšího tradičního kanálu ve vhodných aplikacích. Výsledkem je nižší spotřeba oceli a nižší náklady na dopravu, zvedání a instalaci.

V typických lehkých a středních podpůrných aplikacích může být konstrukce tvarovaná za studena o více než 30 % lehčí než tradiční kanálová ocel, což pomáhá snížit náklady na materiál, dopravu a práci.

Drážka ve tvaru U pro upevnění a polohování

Otevřená sekce ve tvaru U je jednou z jejích hlavních praktických výhod. Poskytuje pohodlný povrch pro upevnění drážky, vedení, omezování, umístění zařízení, upnutí potrubí a zapuštěnou konstrukci.

Zde se také profil liší od oceli C a Z. Pro vaznice se běžně volí C a Z profily, zatímco ocel U kanálů se častěji používá tam, kde profil samotný musí fungovat jako nosný, základový, vodicí nebo upevňovací kanál.

Rozměrová přesnost pro přímou montáž

Profily se formují na automatické válcovací lince a procházejí procesy klížení a rovnání. To pomáhá udržovat konzistentní rozměry řezů, rovné hrany a kontrolované kroucení.

U projektů využívajících předem děrované otvory nebo prvky s pevnou délkou je cílem dodávat součásti, které lze sestavit přímo, spíše než opakovaně řezat nebo opravovat na místě.

Snadné řezání, svařování a vrtání

Přírodní povrch z černé oceli nemá galvanizovaný povlak, na který je potřeba myslet při řezání nebo svařování. Materiál lze řezat, vrtat, svařovat nebo ohýbat podle požadavků výroby.

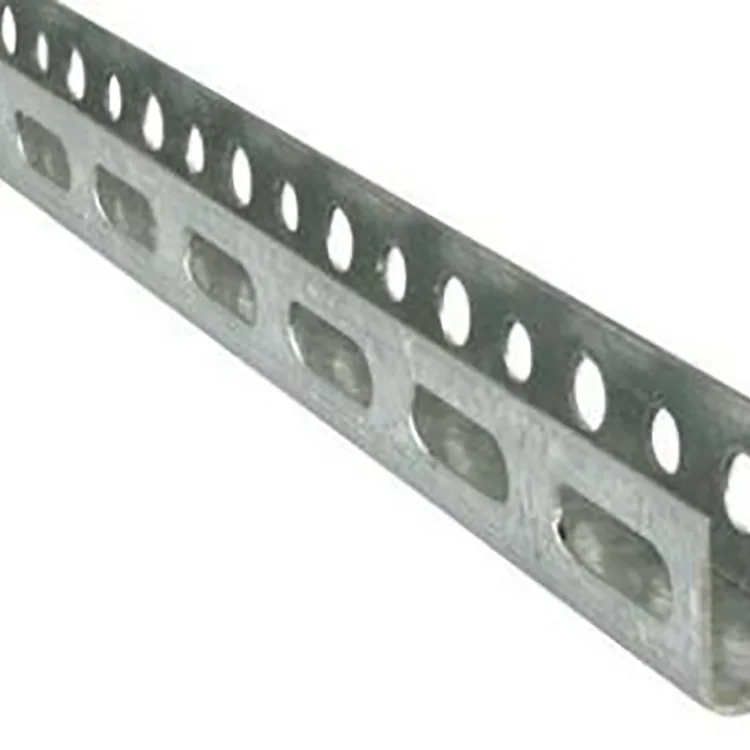

Před odesláním lze také vyrobit předem děrované otvory, drážky, rohové řezy a sekce s pevnou délkou, což snižuje množství zpracování na místě potřebného pro renovace a projekty podpory zařízení.

Čistá sekce a běžný vzhled

Správně tvarovaný U průřez má rovný povrch, pravidelné hrany a konzistentní geometrii. Komponenty si po sestavení mohou zachovat rovnoměrné mezery a celkový úhledný vzhled, díky čemuž jsou vhodné nejen pro funkční ocelové konstrukce, ale také pro viditelné vnitřní konstrukce, dílny a výstavní nebo showroomové prostory.

Řešení běžných problémů projektu

Nižší náklady na materiál a instalaci:

Tenkostěnná konstrukce tvarovaná za studena může snížit hmotnost o 30 %+ ve srovnání s tradiční kanálovou ocelí, což může snížit náklady na dopravu, zvedání a práci.

Méně oprav webu:

CNC válcování a rovnání zajišťují konzistentní rozměry a přímost, což pomáhá redukovat řezací, vrtací a korekční práce po dodání.

Rychlejší instalace:

Standardní drážku ve tvaru U lze přímo použít pro upevnění, vedení, podepření a polohování. S předem děrovanými otvory nebo štěrbinami lze sestavit mnoho komponent bez další výroby na místě.

Lepší přizpůsobení pro lehké konstrukce:

Tvrzení za studena zlepšuje pevnost tvarovaného profilu, takže je vhodný pro lehké a středně zatížené podpěry, držáky zařízení, podpěry potrubí a konstrukce skříní, pokud je profil správně vybrán pro zatížení.

Skutečné projektové aplikace

Případ 1: Systém podpory vybavení pro chytrou výrobní dílnu

Projekt zahrnoval moderní inteligentní výrobní dílnu se suchým vnitřním prostředím s řízenou prašností. Zákazník potřeboval velké množství konzol pro upevnění zařízení a rámů pro podpěry potrubí s požadavky na strukturální stabilitu, vysokou rovinnost a kontrolované náklady na projekt.

Zvoleným materiálem byl Q235B U-Channel tvarovaný za studena, U100–U140, s tloušťkou stěny 1,5–2,0 mm a předem vyraženými polohovacími otvory.

Drážka ve tvaru U vyhovovala požadavkům na umístění zařízení a upevnění potrubí bez dodatečného svařování na místě. Účinnost instalace se zvýšila o 40 %, zatímco lehká konstrukce snížila požadavky na přepravu a zvedání. Ve srovnání s tradičním řešením z kanálové oceli byly celkové náklady na projekt sníženy o 23 %.

Vysoká rovinnost profilu také pomohla zabránit odchylkám při instalaci kolem zařízení. Dokončený nosný systém zůstal stabilní a bez uvolnění, s úhledným uspořádáním dílny a jednorázovým schválením projektu.

Případ 2: Vnitřní strukturální modernizace starší továrny

Starší průmyslová továrna vyžadovala nové vnitřní příčky, podpěry zařízení a konstrukce pro upevnění potrubí. Protože stávající budova měla omezenou nosnost, těžké ocelové profily nebyly pro rekonstrukci vhodné.

Projekt používal Q235B U-Channel tvarovaný za studena v několika velikostech podle různých požadavků na podporu.

Odlehčená sekce pomohla splnit omezení zatížení stávající budovy, aniž by zbytečně zvyšovala konstrukční zatížení. Jeho kompaktní tvar se také snadněji instaloval ve stísněných prostorách kolem stávajícího zařízení a potrubí.

Po instalaci poskytly modernizované konstrukce stabilní podporu při zachování čistého uspořádání, díky čemuž je kanál U vhodný pro renovaci lehkých vnitřních továren.

Jak vybrat správný kanál U

Podle prostředí:

Doporučuje se především pro suché, větrané vnitřní prostředí bez přímého deště nebo korozivní expozice. Pro vlhké dílny je třeba zvážit další antikorozní základní nátěr. Venkovní prostředí, solná mlha a silně korozivní prostředí vyžadují vhodný ochranný nátěr nebo jiný ocelový profil.

Podle materiálu:

Q235B je vhodný pro obecné světelné podpěry, konzoly a konstrukce krytů. Q355B se doporučuje, když je vyžadována vyšší pevnost, jako jsou větší rozpětí, těžší základny zařízení nebo výztužné práce.

Podle velikosti sekce:

U80–U120 lze použít pro menší podpěry potrubí a zařízení. U140–U200 je vhodný pro hlavní konstrukce skříní a základny stojanů. U těžší výztuže a větších podkladů lze uvažovat větší úseky jako U250–U300 podle skutečného zatížení.

Podle tloušťky stěny:

0,8–1,2 mm se obecně používá pro lehké polohování a nenosné aplikace; 1,5–2,0 mm je vhodný pro běžné nosné konstrukce; 2,5–3,0 mm je určeno pro těžší aplikace podpory a výztuže.

Konečná velikost průřezu by měla být potvrzena podle rozpětí, zatížení, způsobu upevnění a podmínek instalace, nikoli pouze podle velikosti profilu.

Povrchové a aplikační prostředí

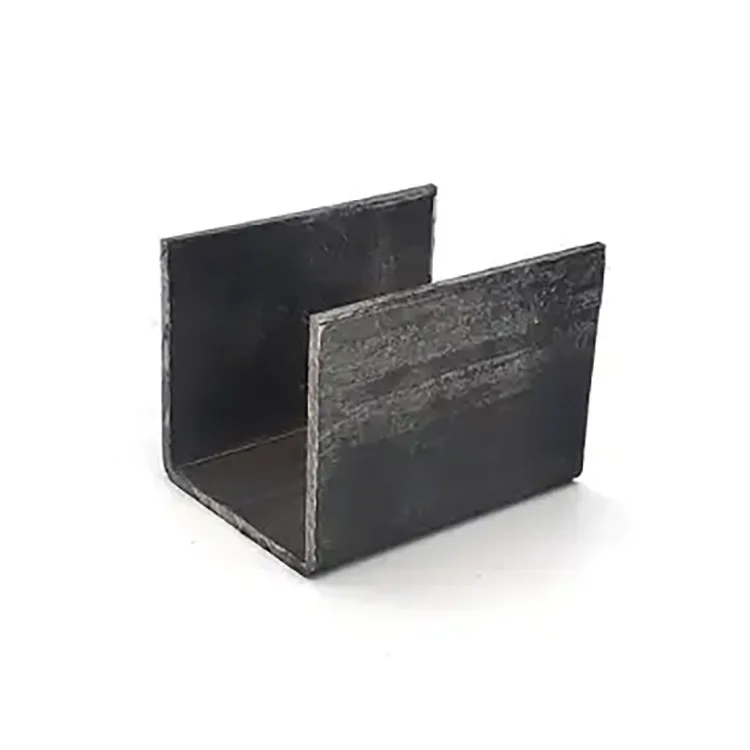

Standardní výrobek je dodáván jako přírodní černá ocel bez galvanizovaného povlaku. To usnadňuje následné řezání, svařování a vrtání a umožňuje kupujícímu v případě potřeby aplikovat základní nátěr, barvu nebo jinou vhodnou povrchovou úpravu.

Produkt je nejvhodnější pro:

Suché vnitřní továrny a dílny

Nosné rámy zařízení

Nosné konstrukce potrubí a kabelů

Výbavové základny

Vnitřní příčky a ohrazení

Zapuštěné ocelové komponenty

Vodicí a polohovací konstrukce

Projekty renovace lehké oceli

Pro venkovní konstrukce, pobřežní oblasti, trvalou vlhkost nebo prostředí vystavené kyselinám a zásadám je třeba před výrobou specifikovat ochranu proti korozi.

Zakázkové zpracování a hromadné dodávky

U kanál lze vyrobit spíše podle projektových výkresů, než se omezovat na standardní velikosti zásob. Dostupné zpracování zahrnuje předražené otvory, drážky, rohové řezání, úhlové řezání, řezání s pevnou délkou a nestandardní rozměry.

U projektů využívajících opakované podpůrné komponenty může předběžné zpracování omezit řezání a vrtání na místě. Kupující mohou při žádosti o cenovou nabídku poskytnout výkresy, rozměry průřezů, rozteče otvorů, požadavky na délku a jakost materiálu.

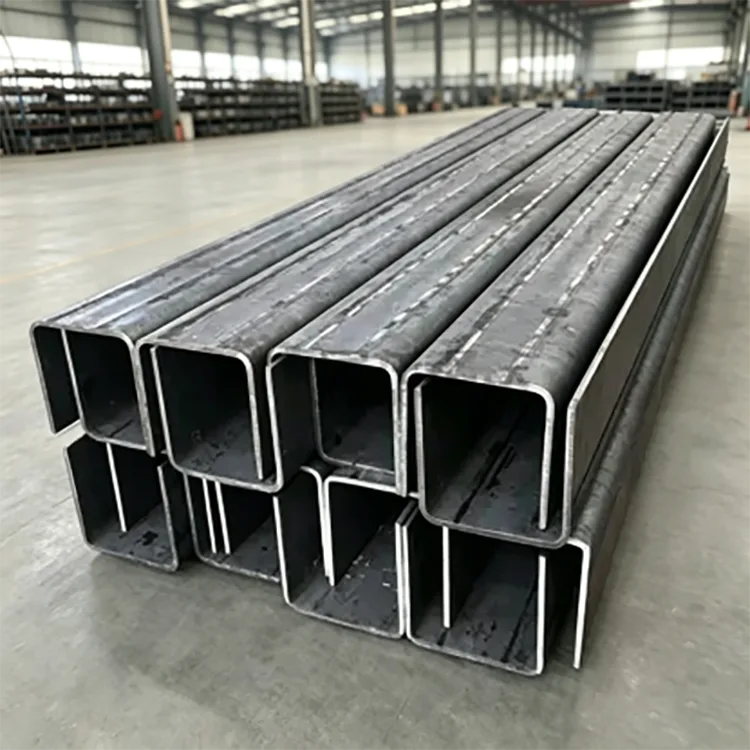

U větších zakázek může být výroba uspořádána podle požadované kombinace velikostí a harmonogramu dodávek, s kontrolou rozměrů prováděnou před svazkováním a expedicí.

Tovární kontrola kvality

Kontrola kvality začíná u příchozího ocelového svitku, kde se před tvářením kontroluje jakost materiálu a základní rozměrové podmínky.

Při výrobě jsou hlavními kontrolními body vyrovnávání pásu, stabilita válcování, rozměry průřezu, přímost, poloha otvoru a délka řezu. Po vytvarování procházejí profily druhotným rovnáním a finální vizuální a rozměrovou kontrolou.

Zvláštní pozornost je věnována kroucení, deformaci, stavu hran a konzistenci mezi dávkami. U předděrovaných výrobků se také kontroluje poloha otvoru a rozteč, protože tyto rozměry přímo ovlivňují instalaci.

Tento výrobní přístup je důležitý pro projekty, kde dodaný U kanál musí odpovídat výkresům a musí být smontován s jinými vyrobenými součástmi bez opakované opravy místa.

FAQ

Q1: Je za studena tvarovaný U-kanál pevnější než běžná kanálová ocel?

Pro vhodné aplikace s nízkou a střední zátěží za studena tváření zavádí mechanické zpevnění a může poskytnout vyšší pevnost tvářeného materiálu. Sekce je také rozměrově pravidelná a při správném výběru a montáži odolná vůči deformaci. U silně zatížených primárních konstrukcí by měl výpočet požadovaného zatížení určit, zda je nutný těžší kanál nebo vysokopevnostní sekce.

Q2: Může U kanál nahradit tradiční kanálovou ocel?

Může nahradit tradiční kanálovou ocel v mnoha aplikacích s nízkou a střední zátěží, jako jsou podpěry, konzoly, kryty, vestavěné konstrukce a základny zařízení. Neměl by automaticky nahrazovat těžké primární nosníky nebo konstrukce vystavené značnému nárazu nebo soustředěnému zatížení.

Q3: Můžete předem děrovat otvory a řezat nestandardní délky?

Ano. Dle výkresů lze vyrobit předděrování, rohové řezání, drážkování, úhlové řezání a nestandardní pevné délky. To umožňuje, aby komponenty dorazily připravené k montáži.

Q4: Jaký je rozdíl mezi sekcemi vaznice U kanálu a C/Z?

Profily C a Z se používají především pro střešní a stěnové vaznice. U profily se běžněji používají pro podpěry, základny, zapuštěné díly, upevňovací kanály, vodítka a polohovací konstrukce. Výběr by měl sledovat skutečnou konstrukční funkci.

Q5: Bude se za studena tvarovaný U-kanál snadno kroutit nebo deformovat?

Správně vyrobený profil prochází víceprůchodovým tvářením, dimenzováním a rovnáním, aby se řídilo kroucení a deformace v rámci příslušných standardních požadavků. Správný materiál, tloušťka stěny, velikost sekce a způsob instalace jsou také důležité pro udržení rozměrové stability v provozu.

Q6: Co je lepší, Q235B nebo Q355B?

Q235B je vhodný pro obecné aplikace svítidel a krytů. Q355B poskytuje vyšší pevnost a je vhodnější pro těžší základny zařízení, větší rozpětí a výztužné práce, pokud to konstrukční návrh vyžaduje.

Q7: Může být povrch galvanizován nebo natřen?

Ano. Standardním produktem je přírodní černá ocel, takže může být zpracována vhodným základním nátěrem, barvou, práškovým lakováním nebo galvanizací podle prostředí projektu a požadavků na korozi.
