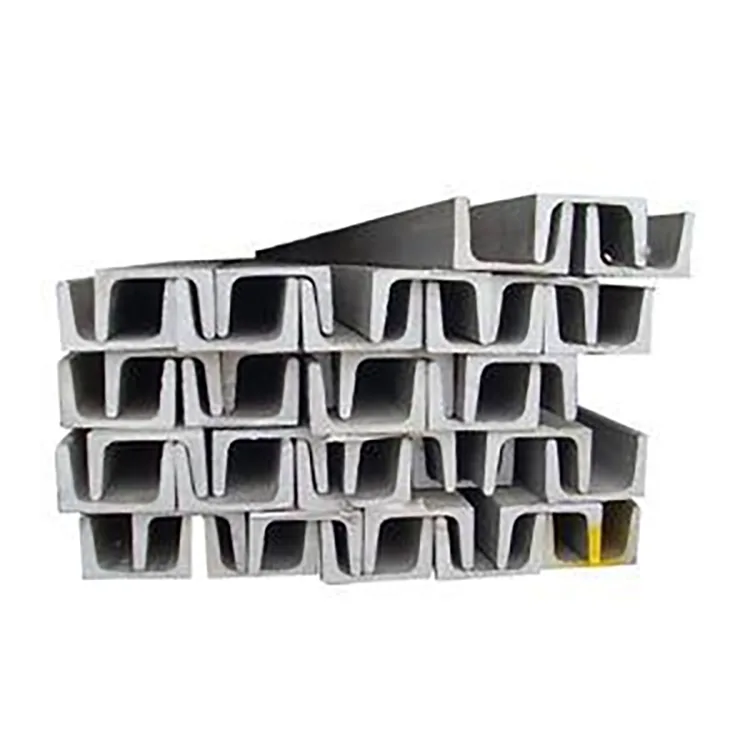

Pozinkovaný U-kanál

Pozinkovaný U-kanál je vybrán, když projekt vyžaduje otevřenou ocelovou sekci pro upevnění, umístění nebo podepření součástí venku, spíše než uzavřenou trubku nebo konvenční C/Z vaznici.

Sekce ve tvaru U vytváří souvislou základnu a boční příruby pro šroubování, upnutí a spojení. Běžně se používá pro základny zařízení, podpěry potrubí, fotovoltaické konstrukce, venkovní rámy, vestavěné podpěry a komunální instalace.

Důležitá je výrobní sekvence. Ocelový pás je nejprve válcován do požadovaného U profilu, následuje řezání a děrování. Hotový profil je následně chemicky předupraven a žárově zinkován. Tento přístup zabraňuje ohýbání pozinkovaného pásu do konečného tvaru a poskytuje zinkovou ochranu tvarované části, včetně vnitřku U kanálu.

Pro venkovní projekty není správná kombinace jednoduše „hustší zinek = lepší“. Velikost průřezu, jakost oceli, tloušťka stěny, konstrukční zatížení, prostředí expozice a očekávaná doba provozu by měly být zváženy společně.

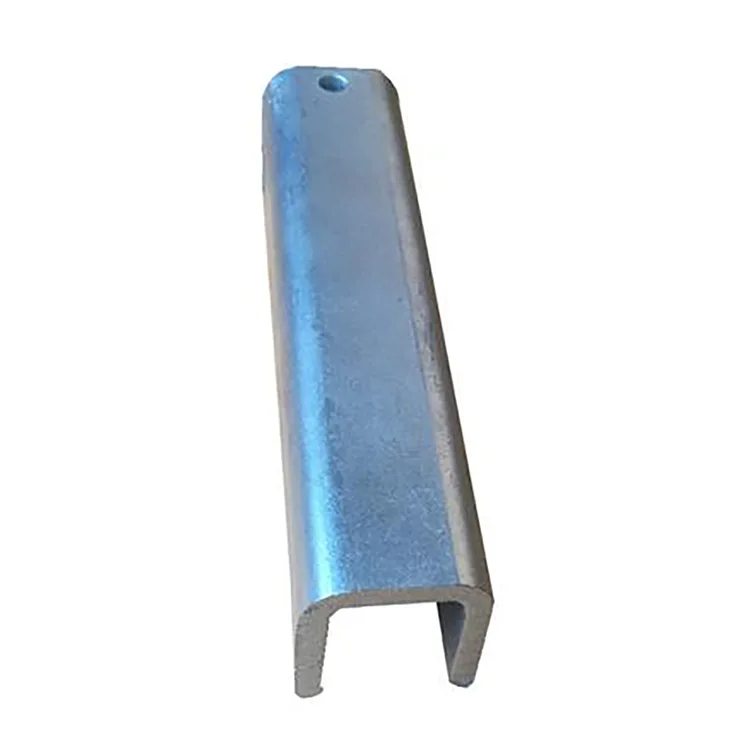

Na geometrii sekce záleží

Hlavní výhodou U kanálu je jeho otevřená geometrie.

Spodní část poskytuje souvislou nosnou plochu, zatímco dvě boční příruby lze použít pro šroubové spoje, svorky, konzoly a polohovací součásti. To je užitečné tam, kde instalátoři potřebují přístup k připojení z otevřené strany.

V porovnání s C-sekcí nebo Z-sekcí je U-kanál obecně vhodnější pro základny zařízení, podpěry potrubí a polohovací konstrukce. Profily C a Z jsou častěji vybírány podle jejich konstrukčního chování jako vaznice nebo rámové prvky.

U projektu zahrnujícího fotovoltaické zařízení, venkovní potrubí nebo podpěry strojů může U sekce snížit potřebu dalších vyrobených konzol.

Technické specifikace

Proč nejdříve tvarovat a později galvanizovat?

U tohoto typu výrobku by mělo být tváření a většina výroby dokončena před žárovým zinkováním.

Výrobní cesta je:

Kontrola ocelových pásů → Vyrovnání → Tvarování U-profilu → CNC řezání → Děrování a opracování rohů → Rovnání → Odmašťování → Moření → Tavidlo → Sušení → Žárové zinkování → Chlazení/pasivace → Kontrola zinku → Finální kontrola → Balení

Tato sekvence umožňuje výrobci kontrolovat konečné rozměry U-profilu před galvanizací.

Znamená to také, že otvory, rohy a vnitřek tvarovaného profilu jsou zpracovány jako součást hotového profilu spíše než spoléhání na povlak, který musí přežít následné tvarovací operace.

Po galvanizaci je třeba se vyvarovat zbytečného ohýbání nebo těžkého tvarování. Pokud je nutné materiál svařovat nebo řezat na pracovišti, poškozená zinková oblast by měla být očištěna a opravena vhodným nátěrem bohatým na zinek.

Výběr zinkového povlaku

Zinkový povlak by měl odpovídat skutečnému koroznímu prostředí.

85 μm+ je vhodná jako výchozí specifikace pro běžné venkovní aplikace ve vnitrozemských oblastech, kde je expozice relativně mírná.

Pro 120–180 μm lze nátěr uvažovat pro vlhké továrny, zemědělská zařízení a zařízení pro chov hospodářských zvířat, zařízení na břehu řeky a další místa s trvalejší vlhkostí.

Pro 200–275 μm je těžší povlak určen pro projekty se silnější korozní expozicí, jako jsou pobřežní oblasti, přístavy, chemická zařízení a prostředí s odpadními vodami. Přesný požadavek na nátěr by měl být stále potvrzen podle kategorie koroze projektu a příslušné specifikace.

Silnější vrstva zinku nekompenzuje poddimenzovaný ocelový profil. Protikorozní ochrana a konstrukční řešení by měly být hodnoceny samostatně.

Q235B nebo Q355B?

Třída oceli by se měla řídit spíše konstrukčním zatížením než požadavkem na zinek.

Q235B je praktickou volbou pro běžné podpěry zařízení, venkovní držáky, podpěry potrubí, fotovoltaické pomocné konstrukce a obecné komunální aplikace.

Q355B se lépe hodí pro aplikace s vyšším zatížením, jako jsou velké základny zařízení, těžší podpůrné konstrukce, silné větrné nebo sněhové podmínky a projekty, kde konstrukční návrh vyžaduje ocel s vyšší pevností.

Pro dodávanou produktovou řadu je Q355B popsán tak, že poskytuje přibližně o 30 % vyšší nosnost při stejné velikosti sekce v příslušných konstrukčních podmínkách. To by mělo být považováno spíše za srovnání projektu/návrhu než za univerzální pravidlo nahrazení; závěrečná část by měla být zkontrolována proti technickému zatížení.

Velikost kanálu U a tloušťka stěny

Řada U80–U300 umožňuje přizpůsobení profilu různým nosným zatížením.

U80–U120 lze použít pro podpěry světlovodů, držáky malých zařízení, polohovací komponenty a sekundární konstrukce skleníků.

U140–U200 pokrývá mnoho běžných venkovních podpůrných aplikací, včetně fotovoltaických pomocných konstrukcí, základen vybavení a komunálních instalací.

U220–U300 je vhodnější pro těžší základny zařízení, větší nosné konstrukce a projekty vyžadující větší kapacitu sekcí.

Pro tloušťku stěny:

1,2–1,4 mm: konzoly pro lehká zatížení, polohovací prvky a aplikace, které nejsou primární

1,5–2,0 mm: běžný rozsah pro venkovní nosné konstrukce a základny vybavení

2,2–3,0 mm: větší zatížení, velké podpěry, oblasti s velkým větrem/sněhem a aplikace vyžadující větší odolnost proti deformaci

Konečná tloušťka by měla být vypočtena ze skutečného rozpětí, způsobu připojení a použitého zatížení.

Aplikace

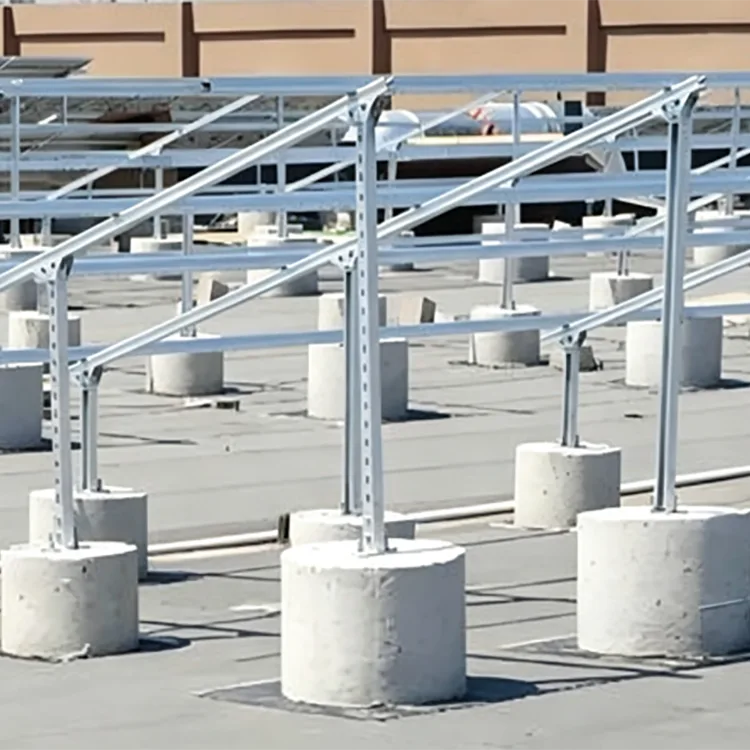

Fotovoltaické a větrné elektrárny

Pozinkované U-profily lze použít pro základny zařízení, upevňovací prvky, polohovací konstrukce a pomocné podpěry ve venkovních instalacích obnovitelné energie. Pokud má projekt požadavek na 25 let, měl by být zinkový povlak vybrán spíše podle skutečné expozice životního prostředí, než aby byl pro každé místo specifikován stejný povlak.

Pobřežní a přístavní oblasti

Solná mlha a přetrvávající vlhkost urychlují korozi na obnažené oceli. Pozinkované profily ve tvaru U se silnějším nátěrem lze použít pro podpěry venkovního vybavení, zapuštěné základny a upevňovací konstrukce tam, kde je vhodná geometrie průřezu.

Hospodářská a zemědělská zařízení

Větrací systémy, potrubí, podpěry zařízení a konstrukce skleníků mohou být vystaveny vysoké vlhkosti a atmosférám obsahujícím čpavek. Pozinkovaná ocel poskytuje v těchto podmínkách lepší ochranu proti korozi než nechráněná černá ocel.

Chemická zařízení a zařízení na čištění odpadních vod

Podpěry zařízení, konstrukce pro upevnění potrubí a venkovní rámy mohou těžit z žárového zinkování tam, kde je prostředí kompatibilní s pozinkovanou ocelí. Při vystavení vysoce agresivním chemikáliím by měl být kompletní systém ochrany proti korozi specifikován podle chemického média.

Městské venkovní stavby

Aplikace zahrnují základny zábradlí, podpěry související s osvětlením, konstrukce pro upevnění dopravních zařízení, krajinné rámy a další venkovní ocelové komponenty.

Tovární venkovní podpěry

Může být použit pro exponovaná potrubí, podpěry zařízení, vnější upevňovací konstrukce a pomocné podpěry kolem průmyslových závodů.

Dvě typické projektové aplikace

Pobřežní průmyslový park

Pro projekt podpory venkovního vybavení přibližně 2 km od pobřeží byl pro podpěry zařízení a zapuštěné základny vybrán pozinkovaný U profil Q355B s 220 μm zinkovým povlakem. Těžší povlak byl specifikován z důvodu expozice solné mlze, zatímco ocel s vyšší pevností byla použita pro požadavek na konstrukční zatížení. U profil také zjednodušil umístění zařízení a šroubové spoje.

Upgrade zařízení pro chov hospodářských zvířat

Velké zařízení na chov prasat a drůbeže vyžadovalo korozivzdorné podpůrné prvky pro zařízení a potrubí ve vysoce vlhkém prostředí s expozicí čpavku. Pro nosné konstrukce a upevňovací prvky byly použity galvanizované U-profily Q235B. Otevřený profil umožnil pohodlnou instalaci a nastavení, zatímco pozinkovaný povrch snížil potřebu opakovaného korozního ošetření.

Tam, kde pozinkovaný U-kanál není nejlepší volbou

U kanál by neměl automaticky nahradit všechny ostatní ocelové profily.

Pro střešní vaznice mohou poskytnout vhodnější konstrukční konfiguraci C nebo Z profily.

U uzavřených konstrukčních prvků, kde je důležitá odolnost proti kroucení, uzavřená geometrie nebo vzhled, mohou být výhodnější čtvercové nebo obdélníkové duté profily.

Pro suché vnitřní aplikace může být nepotažený za studena tvarovaný U kanál ekonomičtější, pokud není vyžadována ochrana proti korozi.

Pro vysoce agresivní chemické prostředí nemusí samotné žárové zinkování poskytnout požadovanou ochranu. Před výběrem materiálu by mělo být přezkoumáno chemické médium, koncentrace, teplota a doba expozice.

Pozinkovaný kanál U vs černý kanál U

Základní geometrie U-profilu může zůstat stejná, ale podmínky použití jsou odlišné.

Kontrola kvality před dodáním

Kontrola by se měla týkat jak ocelového profilu, tak kvality zinkování.

Před galvanizací se U profilu zkontrolují rozměry průřezu, přímost, zkroucení, poloha otvoru a přesnost řezu. To je důležité, protože zinkový povlak neřeší rozměrové problémy vzniklé během tváření válců.

Po galvanizaci inspektoři zkontrolují povrch, zda neobsahuje holá místa, nadměrné nahromadění zinku, loupání, praskliny a jiné viditelné vady. Tloušťku zinkového povlaku lze měřit podle dohodnuté kontrolní metody.

Pro projektové zakázky lze dodat materiálové certifikáty, záznamy o rozměrové kontrole, výsledky kontroly zinkování a další dokumentaci kvality dle požadavků kupujícího.

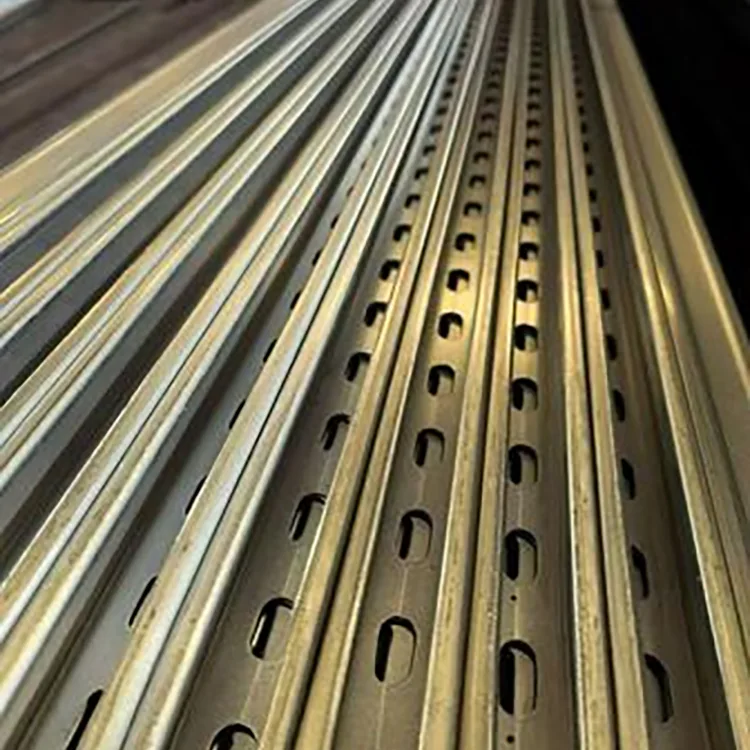

Zpracování a zakázková výroba

U kanál lze dodat jako standardní rovný profil nebo zpracovat před galvanizací.

Typické zakázkové operace zahrnují řezání pevné délky, děrování, řezání rohů, polohování otvorů a výrobu nestandardních profilů. Dokončení těchto operací před galvanizací pomáhá udržovat zpracované plochy chráněné finálním zinkováním.

U větších projektů by kupující měli poskytnout výkres řezu spolu se vzorem otvorů, požadovanou délkou, jakostí oceli, tloušťkou stěny a korozním prostředím. To umožňuje výrobci uvést hotovou specifikaci, nikoli pouze surový U-profil.

Kontrolní seznam pro zadávání zakázek

Před zadáním objednávky potvrďte tyto body:

1. Velikost průřezu: U80–U300 nebo rozměr specifický pro daný projekt.

2. Třída oceli: Q235B nebo Q355B.

3. Tloušťka stěny: na základě konstrukčního zatížení a rozpětí.

4.Zinkový povlak: 85 μm+, 120–180 μm nebo 200–275 μm podle expozice.

5. Vzor děr: průměr, rozteč a poloha, pokud je požadováno předběžné děrování.

6.Length: standardní nebo projektově specifická pevná délka.

7. Použitelný standard: aktuální specifikace projektu a požadovaný standard galvanizace.

8. Dokumenty o kontrole: certifikát materiálu, kontrola rozměrů a zpráva o zinkovém povlaku, kde je požadováno.

Tyto informace stačí k tomu, abyste se vyhnuli nejčastější chybě při nákupu: porovnávání galvanizovaných U-profilů pouze podle ceny za tunu a ignorování třídy oceli, tloušťky stěny a zinkového povlaku.

FAQ

Q1: Může být vnitřek U kanálu galvanizován?

Ano. Výrobek je nejprve tvarován a poté žárově zinkován, takže profil ve tvaru U je galvanizován jako hotový profil. Skutečné pokrytí nátěrem by mělo být ověřeno podle dohodnutých požadavků na kontrolu.

Q2: Proč je preferováno tváření před galvanizací?

Zabraňuje mechanickému formování hotového zinkového povlaku do konečného tvaru U. Řezání, děrování a hlavní tvářecí operace mohou být dokončeny před galvanizací a následnou konečnou antikorozní úpravou.

Q3: Poškodí svařování pozinkovaný povlak?

Zinkový povlak kolem svaru je ovlivněn svařovacím teplem. Po svaření by měla být oblast očištěna a opravena vhodným nátěrem bohatým na zinek.

Q4: Lze U kanál použít pro 25leté fotovoltaické projekty?

Lze jej použít tam, kde profil a korozní systém splňují požadavky projektu. Pro pobřežní nebo vysoce korozivní místa je třeba zvážit silnější zinkový povlak a případně další ochranný systém.

Q5: Co je lepší pro venkovní použití, Q235B nebo Q355B?

Ani jeden stupeň není univerzálně lepší. Q235B je vhodný pro mnoho konstrukcí s normálním zatížením, zatímco Q355B je vybrán, když je požadována vyšší pevnost konstrukce. Třída by měla odpovídat technickému výpočtu.

Q6: Jaký je rozdíl mezi kanálem U a kanálem C?

U kanál se běžně používá pro základny, upevnění, umístění a nosné konstrukce, kde je jeho otevřený profil vhodný pro připojení. C kanál se běžněji používá jako konstrukční rám nebo vaznicová sekce. Správná volba závisí na dráze zatížení a návrhu připojení.

Q7: Lze vyrobit nestandardní velikosti kanálů U?

Ano. Nestandardní rozměry průřezů, tloušťky stěn, délky a vzory otvorů lze projednat na základě výkresů a požadavků projektu.

Q8: Je pozinkovaný U-kanál vhodný pro pobřežní oblasti?

Ano, za předpokladu, že zinkový povlak a konstrukční specifikace jsou vybrány pro skutečné korozní prostředí. V případě silného působení solné mlhy lze uvažovat o těžším nátěru, např. 200–275 μm, společně s požadavky projektu na ochranu proti korozi.
