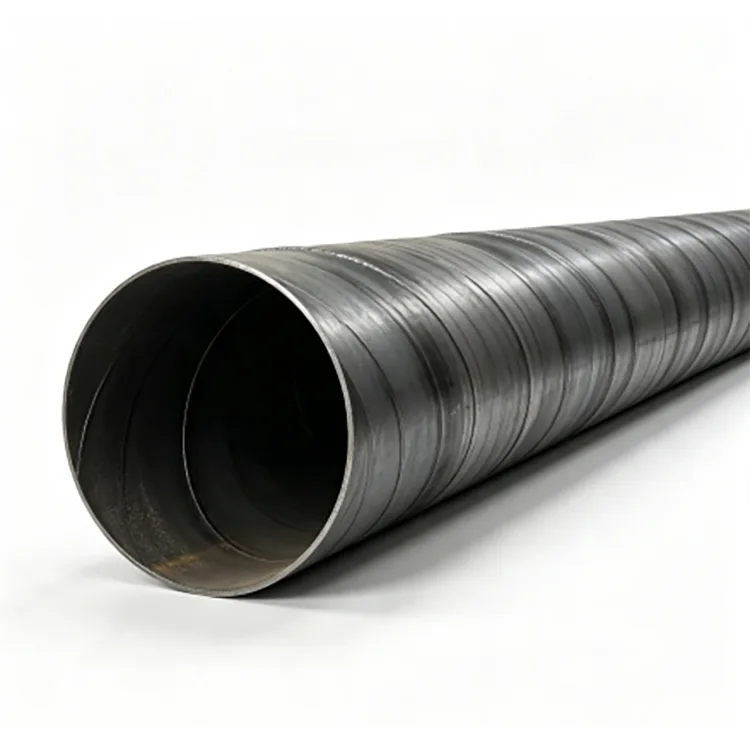

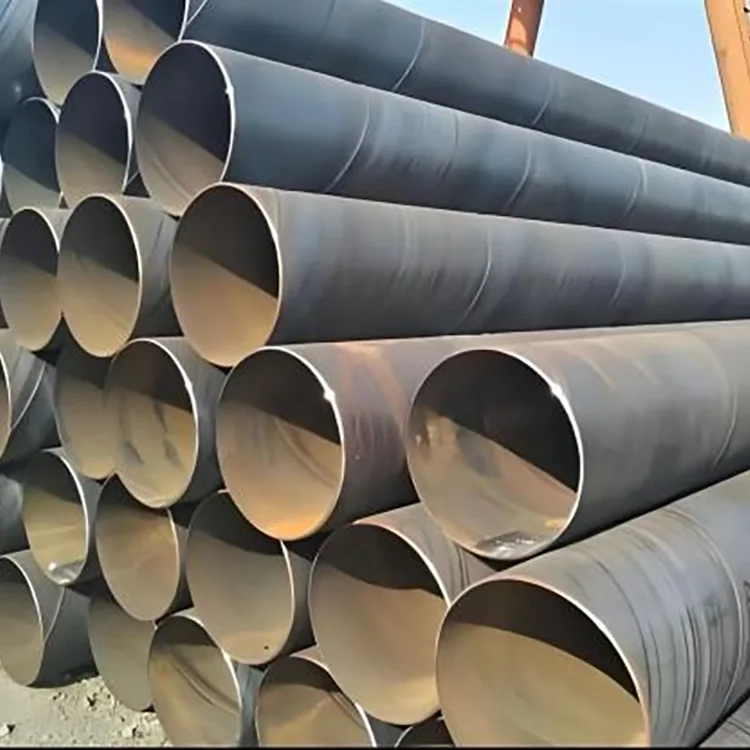

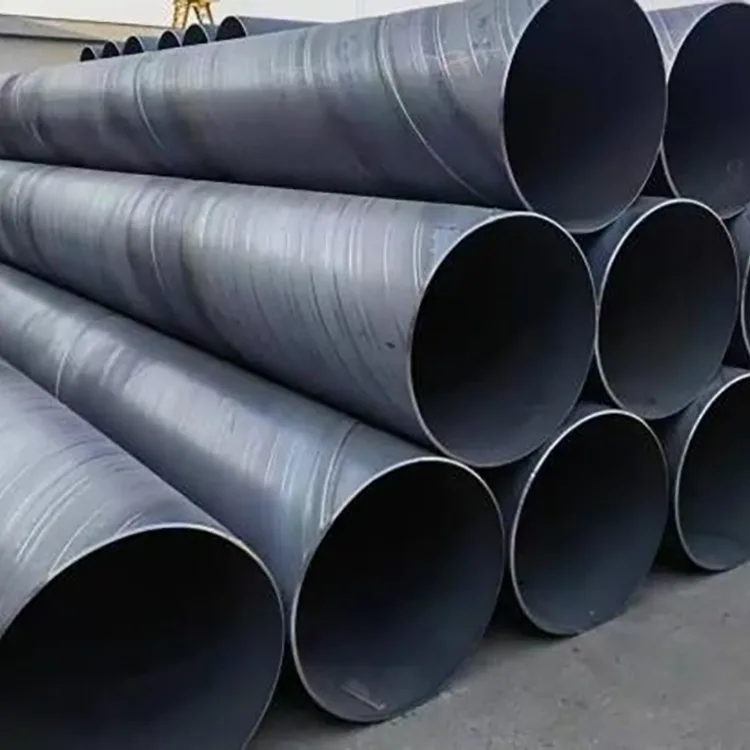

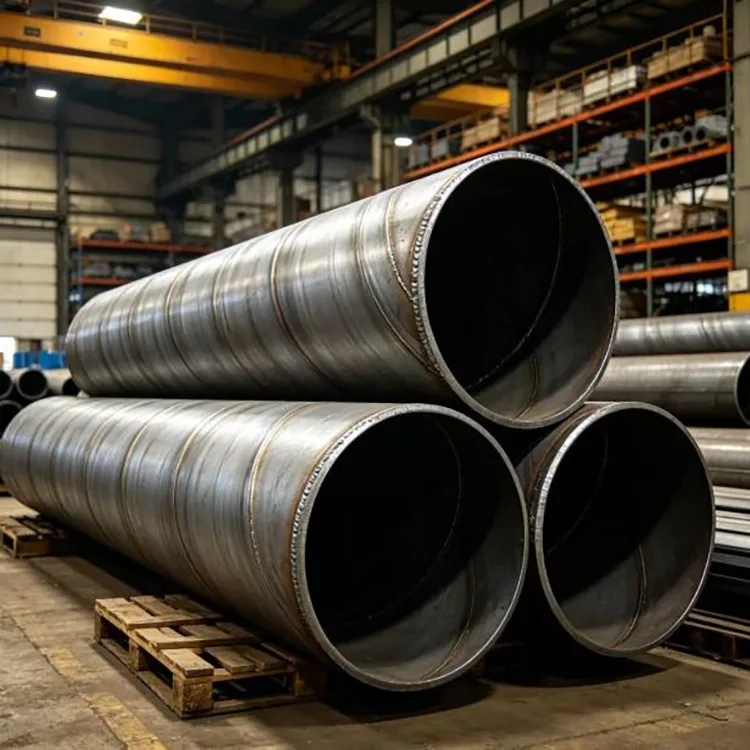

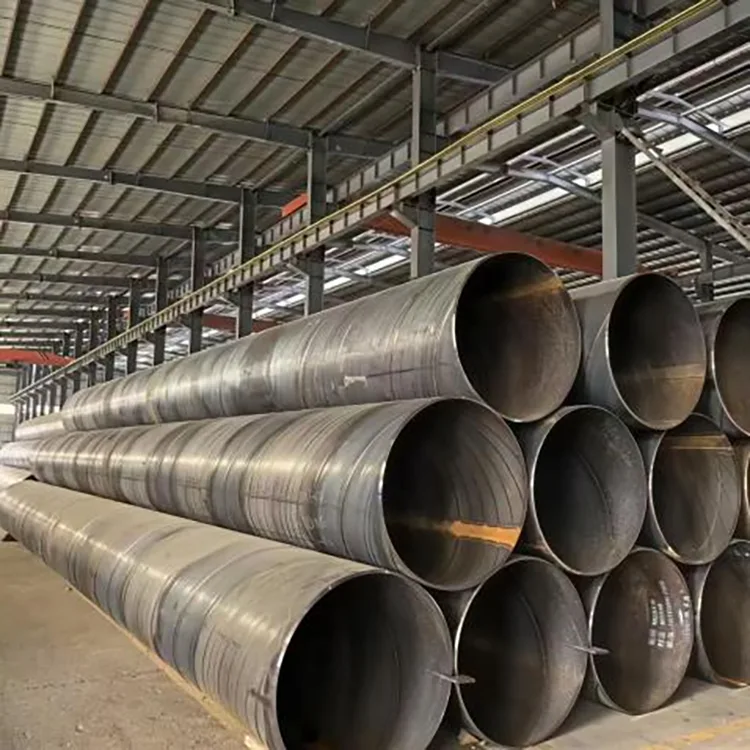

Spirálově svařovaná ocelová trubka

U potrubí velkého průměru není nejnižší pořizovací cena vždy nejnižšími náklady na projekt. Tloušťka stěny, kvalita svaru, rozměrová přesnost, ochrana proti korozi a záznamy o kontrole, to vše ovlivňuje instalaci, tlakový výkon a dlouhodobou údržbu.

Rongheng Spiral Welded Steel Pipe se vyrábí z kvalifikovaného ocelového pásu válcovaného za tepla pomocí CNC spirálového tváření a automatického oboustranného svařování pod tavidlem. Dostupný rozsah průměrů je 219–3 620 mm, s tloušťkou stěny 6–30 mm. Materiálové možnosti zahrnují Q235B, Q355B a L245–L485, které pokrývají běžné komunální, konstrukční, pilotové, vodní přenosy a potrubní aplikace.

Každá výrobní zakázka se řídí definovaným kontrolním procesem zahrnujícím surovinu, tváření, svařování, rozměry, kvalitu svaru, hydrostatické testování a stav hotového povrchu. Pro projekty vyžadující dodatečnou ochranu lze potrubí dodat s přizpůsobenými antikorozními systémy, jako je 3PE nebo epoxidový uhelný dehtový nátěr, v závislosti na provozním prostředí.

Zaměření je přímočaré: dodat specifikovanou tloušťku stěny a materiál, zdokumentovat požadované kontroly a dodat konce trubek a podmínky nátěru, které lze použít přímo na místě.

Klíčové vlastnosti

Velký rozsah průměrů pro potrubí infrastruktury

Spirálově svařovaná konstrukce je zvláště vhodná pro trubky velkého průměru, protože ocelový pás lze kontinuálně tvarovat do širokého rozsahu průměrů trubek.

Rongheng dodává trubky od 219 mm do 3 620 mm vnějšího průměru, s tloušťkou stěny 6–30 mm jako standardní výrobní sortiment. K dispozici jsou pevné délky 6 m, 9 m a 12 m, přičemž lze vyrobit nestandardní délky a speciální tloušťky stěn podle projektových výkresů a specifikací.

Oboustranné svařování pod tavidlem

Trubka je vyrobena pomocí automatického oboustranného svařování pod tavidlem. Proces tváření a svařování je řízen tak, aby byla zachována konzistentní geometrie potrubí a kvalita svaru po celou dobu výroby.

Vnitřní a vnější svařování se provádí tak, aby se dosáhlo dostatečného průvaru svaru a konzistentního svarového spoje. Kontrola svaru je začleněna do procesu kontroly kvality výroby, spíše než se spoléhat pouze na vizuální kontrolu po výrobě.

Stabilní tloušťka stěny a tlakový výkon

U projektů podzemních vodovodních, kanalizačních a tlakových potrubí je tloušťka stěny klíčovou specifikací nákupu. Jmenovitý průměr sám o sobě neurčuje, zda je potrubí vhodné pro danou aplikaci.

Rongheng kontroluje tloušťku stěny podle platné specifikace a může dokumentovat materiál, rozměry a výsledky kontroly pro schválení projektu. Kupující také mohou v kupní smlouvě specifikovat požadavky na toleranci tloušťky stěny, kontrolu svarů a hydrostatické zkoušky.

Ochrana proti korozi pro různá prostředí

Holou spirálově svařovanou ocelovou trubku lze použít tam, kde projekt zajišťuje vlastní nátěr nebo kde provozní prostředí nevyžaduje dodatečnou ochranu proti korozi.

Pro podzemní potrubí, vlhké oblasti, zasolenou půdu nebo pobřežní projekty může Rongheng dodat různé externí systémy ochrany proti korozi. 3PE nátěr, epoxidový uhelný dehtový nátěr a další specifikované systémy lze zvolit podle půdních podmínek, přepravovaného média, projektované životnosti a požadavků projektu.

U trubek potažených 3PE může dodávaná výrobní specifikace obsahovat požadavky jako:

● Pevnost v odlupování: ≥50 N/cm

● Přilnavost: ≥8 MPa

Vhodný nátěrový systém by měl být potvrzen podle projektové specifikace, nikoli pouze podle průměru potrubí.

Koncové úkosování pro svařování na místě

Konce trubek mohou být opracovány s řízenými rozměry úkosu, aby odpovídaly svařovacímu postupu zákazníka a požadavkům na spoje v terénu.

Závěrečná příprava může zahrnovat:

● Standardní zkosení

● Koncová úprava

● Odstraňování otřepů

● Rozměrová korekce

● Speciální příprava zakončení podle výkresů

To snižuje množství potřebné přípravy před svařováním spojů v terénu, zejména při instalaci potrubí velkého průměru.

Technické specifikace

Výrobní proces

Výrobní proces je organizován kolem bodů, které přímo ovlivňují kvalitu trubek velkého průměru.

1. Kontrola ocelových pásů válcovaných za tepla

Vstupní ocelový pás je před tvářením zkontrolován podle požadované třídy materiálu a výrobní specifikace. Pro dohledatelnost projektu lze poskytnout materiálovou dokumentaci.

2. Vyrovnání a příprava

Ocelový pás se před vstupem do procesu tváření vyrovná. Správná příprava pásu pomáhá udržovat konzistentní podmínky tvarování a geometrii potrubí.

3. CNC spirálové tváření

Pás je průběžně tvarován do zadaného průměru spirály. Parametry tváření se upravují podle průměru trubky, tloušťky stěny a jakosti materiálu.

4. Vnitřní a vnější svařování pod tavidlem

Automatické svařování se provádí na obou stranách spirálového spoje. Svařovací parametry jsou řízeny dle specifikace potrubí s kontrolou zaměřenou na kontinuitu svaru, průvar a případné vnitřní vady.

5. Dimenzování a rovnání trubek

Po svaření je hotová trubka zkontrolována a korigována na průměr, kruhovitost a přímost v rámci platné specifikace.

6. Ukončete zpracování

Konce trubek jsou seříznuty a zkoseny podle požadavku projektu. Speciální koncovou přípravu lze dokončit před odesláním.

7. Antikorozní nátěr

V případě potřeby je potrubí opatřeno specifikovaným systémem vnějšího nátěru. Před uvolněním se kontroluje stav povlaku, přilnavost a další specifikované vlastnosti.

8. Závěrečná kontrola a balení

Hotové trubky procházejí kontrolou rozměrů, vzhledu a požadovaným výkonem před svazkováním, značením a expedicí.

Kontrola kvality a inspekce

Svařované trubky o velkém průměru by měly být zakoupeny s měřitelnými požadavky na kontrolu, spíše než se spoléhat pouze na tovární prohlášení, jako je „vysoká kvalita“.

Systém kvality výroby Rongheng zahrnuje 16 kontrolních kontrolních bodů pokrývajících výrobní proces a hotový výrobek. Dodaná výrobní data ukazují 99,97% celkovou míru kvalifikace hotového výrobku.

Kontrola svaru

Výrobní specifikace zahrnuje 100% kontrolu svarů pomocí rentgenového a ultrazvukového testování k identifikaci defektů svarů, které nelze potvrdit samotnou vizuální kontrolou.

Přesnou metodu NDT, úroveň akceptace a formát hlášení lze sladit s příslušnou normou nebo specifikací projektu.

Hydrostatické testování

U příslušných objednávek tlakového potrubí může každé potrubí projít hydrostatickým testem při 1,5násobku pracovního tlaku, s dobou výdrže alespoň 5 sekund a bez úniku během specifikovaného testu.

Pro konkrétní projekt by měly být zkušební tlak, doba výdrže a kritéria přijatelnosti potvrzeny v technické dohodě před výrobou.

Rozměrová kontrola

Kontrola zahrnuje klíčové rozměry, jako jsou:

● Vnější průměr

● Tloušťka stěny

● Délka potrubí

● Kulatost

● Přímost

● Rozměry úkosu

● Stav povrchu

To je zvláště důležité pro trubky velkého průměru, protože rozměrové odchylky mohou zvýšit vyrovnání pole a práci při svařování spojů.

Spirálově svařovaná ocelová trubka vs. dodávka z malé továrny

Pro inženýrské zakázky není důležitým srovnáním pouze nabízená cena dodavatele. Kupující by měli porovnat jakost materiálu, skutečnou tloušťku stěny, pokrytí NDT, požadavky na hydrostatické zkoušky, specifikaci nátěru, kontrolní dokumenty a dodací podmínky na stejném technickém základě.

Průvodce výběrem materiálu

Q235B pro běžné komunální projekty

Pro konvenční obecní vodovodní, kanalizační a kanalizační potrubí se Q235B běžně volí tam, kde konstrukční požadavky nevyžadují vyšší pevnost.

Je vhodný, když konstrukční návrh upřednostňuje adekvátní konstrukční výkon a řízené náklady na materiál.

Q355B pro vyšší konstrukční požadavky

Q355B lze zvážit pro aplikace vyžadující vyšší pevnost materiálu, včetně určitých aplikací pro vysoké zatížení, při nízkých teplotách nebo pro konstrukční/pilotové aplikace.

Konečná třída by měla být zvolena podle návrhového zatížení, teploty, požadavků na svařování a platné normy.

L245–L485 pro potrubní aplikace

Pro projekty přepravy ropy a plynu lze specifikovat jakosti potrubní oceli jako L245–L485 podle požadované normy pro potrubí a konstrukčních podmínek.

Pro média obsahující kyselý provoz nebo sirovodík by se měl výběr materiálu řídit příslušnou specifikací pro kyselý provoz a projektovými požadavky, spíše než předpokládat, že odolnost vůči H2S poskytuje samotný typ potrubí.

Korozivní a pobřežní podmínky

Pro pobřežní, slanou půdu nebo chemicky agresivní prostředí by se materiál a nátěr měly posuzovat společně.

Tam, kde je to vhodné, může být specifikována ocel s vyšší pevností nebo odolností proti povětrnostním vlivům, zatímco systém vnější ochrany proti korozi by měl být zvolen podle skutečných podmínek půdy, vody a expozice.

Typické aplikace

Spirálově svařovaná ocelová trubka se používá hlavně tam, kde velký průměr, instalace na dlouhé vzdálenosti nebo konstrukční kapacita umožňují praktické tvarování spirály.

Městská vodní doprava

Velkoprůměrové vodovodní potrubí pro zásobování městskou vodou, přepravu surové vody a modernizaci infrastruktury.

Drenážní a dešťové systémy

Vhodné pro velkoprůtokové odvodnění, odvod dešťové vody a projekty komunálních protipovodňových potrubí.

Odpadní a průmyslové vody

Používá se pro odpadní vodu, procesní vodu a další nízko až střednětlaké kapalinové přenosové systémy, pokud zvolený materiál a vnitřní ochrana splňují požadavky média.

Projekty ropovodů a plynovodů

Spirálově svařovaná trubka pro potrubí může být vyrobena podle příslušných specifikací potrubí pro vhodné přenosové aplikace.

Hromady ocelových trubek

Velkoprůměrové spirálově svařované potrubí lze také použít jako konstrukční piloty potrubí, včetně základových a námořních konstrukcí, pokud je specifikován požadovaný standard piloty a tloušťka stěny.

Zakopané potrubní systémy

Pro aplikace v zemi by výběr potrubí měl vzít v úvahu vnější tlak půdy, podzemní vodu, usazení, nátěrový systém, katodickou ochranu a podmínky instalace spíše než samotný průměr potrubí.

Skutečné projektové aplikace

Případ 1: Projekt městského plynovodu

Pro projekt městského plynovodu dodal Rongheng přibližně 12 000 tun spirálově svařované ocelové trubky L360 s 3PE antikorozním povlakem.

Projekt zahrnoval komplikované podmínky osídlení stávající městské oblasti. Dodané potrubí bylo vyrobeno a potaženo dle požadavků projektu.

Podle provozního záznamu projektu byla hlášená míra netěsnosti potrubí 0,7 %, přičemž čtyři roky provozu nebyly zaznamenány žádné bezpečnostní incidenty.

Případ ukazuje, proč je třeba u projektů podzemních potrubí posuzovat společně sledovatelnost materiálu, kontrolu svarů a vnější ochranu proti korozi.

Případ 2: Upgrade městského odvodnění dešťové vody

Pro projekt renovace městského odvodnění dodal Rongheng přibližně 6 800 tun spirálově svařovaných ocelových trubek, včetně:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Potrubí bylo dodáváno s vyztuženou epoxidovou uhelno-dehtovou antikorozní ochranou.

Projekt měl nahradit stárnoucí městská kanalizační potrubí postižená ucpáním, netěsnostmi a nedostatečnou kapacitou vypouštění dešťové vody. Po třech letech provozu projekt neuváděl žádnou deformaci potrubí, netěsnost nebo ucpání, zatímco modernizovaný systém zlepšil výkon odvádění dešťové vody během silných dešťů.

Body výběru před objednávkou

Než požádáte o cenovou nabídku na spirálově svařované ocelové trubky, poskytněte dodavateli následující informace:

1. Velikost potrubí

Spíše než samotný průměr určete vnější průměr a požadovanou tloušťku stěny.

2. Přepravované médium

Voda, odpadní voda, plyn, olej a průmyslové kapaliny mohou vyžadovat různé materiály, vnitřní ochranu a požadavky na kontrolu.

3. Pracovní tlak

Kde je to možné, uveďte návrhový tlak a provozní teplotu, aby bylo možné správně přezkoumat tloušťku stěny a požadavky na zkoušky.

4. Instalační prostředí

Uveďte, zda je potrubí zakopané, nad zemí, pod vodou, na pobřeží, v slané půdě nebo zda je vystaveno chemické korozi.

5. Požadavek na nátěr

Specifikujte 3PE, epoxidový uhelný dehet, holou ocel nebo jiný nátěrový systém spolu s tloušťkou nátěru a požadavky na kontrolu.

6. Délka potrubí a příprava konce

Potvrďte 6 m, 9 m, 12 m nebo vlastní pevné délky spolu s rozměry úkosu a požadavky na svařování v terénu.

7. Kontrola a dokumentace

U velkých projektů zahrňte do nákupní specifikace certifikáty materiálu, protokoly o rozměrech, protokoly NDT, záznamy o hydrostatických zkouškách a záznamy o kontrole nátěru.

Zakázková výroba a dodávka projektů

Rongheng podporuje zakázkovou výrobu pro strojírenské zakázky spíše než omezování dodávek na standardní velikosti zásob.

Dostupné možnosti zahrnují:

● Nestandardní vnější průměry

● Speciální tloušťky stěn

● 6–12 m pevné délky a další specifikované délky

● Zkosení konců trubek

● Speciální koncová příprava

● 3PE a další antikorozní nátěrové systémy

● Epoxidový uhelný dehtový nátěr

● Speciální potrubní tvarovky a vyrobené profily podle výkresů

● Projektová kontrola a dokumentace

U velkoobjemových zakázek lze koordinovat harmonogramy výroby a dodávek podle sekvencí instalace projektu.

Tovární kontrola a podpora kupujících

U velkých objednávek infrastruktury mohou kupující zajistit tovární kontrolu a zkontrolovat záznamy o výrobě a kontrole před odesláním.

Rongheng nabízí:

● Předobjednejte si technickou podporu výběru

● Kontrola specifikací

● Aktualizace průběhu výroby

● Opatření pro kontrolu ve výrobním závodě

● Materiálová a kontrolní dokumentace

● Koordinace zásilek

● Technické konzultace související s instalací

● Poprodejní technická podpora

U velkých projektů lze postup výroby sledovat také prostřednictvím vizuálních aktualizací, takže kupující mohou předem koordinovat plány dopravy a instalace na místě.

FAQ

Q1. Jaký je rozdíl mezi spirálově svařovanou ocelovou trubkou a trubkou svařovanou rovným švem?

Je vytvarován z ocelového pásu do spirálového tvaru a svařen podél šroubového spoje. Tento způsob výroby je zvláště praktický pro trubky velkého průměru.

Trubka s přímým svarem používá podélný svar a je běžně vybírána pro různé rozsahy průměrů a aplikační požadavky. Žádná konstrukce není automaticky lepší pro každý projekt; Průměr, tloušťka stěny, tlak, způsob instalace, třída materiálu a příslušná norma by měly určovat výběr.

Q2. Jaké velikosti potrubí dodáváte?

Standardní výrobní sortiment je 219–3 620 mm vnější průměr a tloušťka stěny 6–30 mm. Standardní pevné délky zahrnují 6 m, 9 m a 12 m, přičemž pro projektové zakázky jsou k dispozici nestandardní délky a speciální tloušťky stěn.

Q3. Můžete vyrobit nestandardní spirálově svařované ocelové trubky?

Ano. Zakázková výroba může zahrnovat průměr, tloušťku stěny, pevnou délku, zkosení konců trubek, speciální přípravu konců, povlakování a další požadavky uvedené na technických výkresech.

Q4. Lze Pipe použít pro podzemní potrubí?

Ano. Je široce použitelný pro podzemní vodovodní, drenážní a jiné potrubní systémy, pokud tloušťka stěny potrubí, třída materiálu, vnější nátěr, způsob instalace a konstrukční výpočty splňují požadavky projektu.

U potrubí uložených v zemi by kupující měli věnovat zvláštní pozornost půdním podmínkám, spodní vodě, usazování, ochraně proti korozi a ošetřování spojů v terénu.

Q5. Jak se vyvaruji nákupu trubky s nedostatečnou tloušťkou stěny?

Neposuzujte výrobek pouze podle nominální velikosti nebo hmotnosti. V kupní smlouvě specifikujte požadovanou tloušťku stěny a příslušnou toleranci a vyžádejte si certifikáty materiálu a záznamy o rozměrové kontrole.

U velkých projektů může vstupní kontrola také zahrnovat náhodná měření tloušťky stěny na více místech potrubí.

Q6. Jakou kontrolu svaru lze zajistit?

Výrobní specifikace podporuje 100% rentgenovou a ultrazvukovou kontrolu svarů s příslušnou úrovní přijatelnosti stanovenou příslušnou normou nebo specifikací projektu.

Kontrolní zprávy mohou být poskytnuty jako součást dokumentace kvality projektu.

Q7. Poskytujete hydrostatické zkoušky?

Ano. U příslušných objednávek tlakového potrubí lze hydrostatické testování provádět potrubí po potrubí při 1,5násobku pracovního tlaku, s dobou zdržení 5 sekund nebo více a bez úniku za specifikovaných zkušebních podmínek.

Q8. Jaký antikorozní nátěr si mám vybrat?

Záleží na instalačním prostředí a konstrukční životnosti.

U podzemních potrubí se běžně zvažuje 3PE tam, kde je vyžadována silná vnější antikorozní ochrana. Pro vhodné projekty lze také specifikovat epoxidové uhelné dehtové systémy. Pobřežní a slané aplikace vyžadují zvláštní pozornost výběru povlaku, kontinuitě povlaku a ochraně spojů v terénu.

Q9. Mohu navštívit továrnu před zadáním velké objednávky?

Ano. Kupující si mohou domluvit návštěvu továrny na místě zahrnující výrobní oblasti, kontrolní zařízení, skladování hotových trubek a příslušnou dokumentaci kvality. Průběh výroby lze také sledovat prostřednictvím video aktualizací během výrobního období.

Q10. Jaké informace bych měl poskytnout pro cenovou nabídku?

Uveďte minimálně vnější průměr, tloušťku stěny, jakost materiálu, délku trubky, množství, použitelnou normu, dopravované médium, pracovní tlak, požadavek na povrchovou úpravu a přípravu konce.

Pro kompletní cenovou nabídku jsou také užitečné výkresy, požadavky na kontrolu a harmonogram dodávek.

Poznámka k nákupu

U spirálově svařovaných ocelových trubek si při nákupu zasluhují zvláštní pozornost čtyři položky: skutečná tloušťka stěny, svar NDT, hydrostatické testování a antikorozní povlak.

Tyto požadavky lze zapsat přímo do technické smlouvy, aby bylo možné porovnat nabídky dodavatelů na stejném základě. U velkoobjemových infrastrukturních projektů mohou kupující také zajistit tovární kontrolu a zkontrolovat proces výroby a kontroly před odesláním.
