Žárově pozinkovaná spirálová ocelová trubka

Hlavním důvodem pro použití spirálové ocelové trubky je její schopnost kombinovat velký průtočný průměr s praktickou výrobou těžších stěnových dílů. Ocelový pás je průběžně tvarován do válcové části a svařován podél spirálového švu. Po svaření a rozměrové úpravě může být celá trubka žárově zinkována, aby byla zajištěna ochrana proti korozi na vnitřních a vnějších površích.

Díky této konstrukci je trubka zvláště vhodná pro vodovodní potrubí velkého průměru, drenážní systémy, zakládání a pilotování, potrubí pro průmyslové kapaliny a nekryté ocelové potrubí. U projektů, kde potrubí zůstane venku, pod zemí nebo ve vlhkém prostředí, poskytuje pozinkovaný povlak další bariéru proti vlhkosti a korozi.

Pro inženýrské zakázky nejsou důležitými body pouze průměr trubky a tloušťka stěny. Kupující by také měli před odesláním potvrdit jakost oceli, požadavky na kontrolu svarů, specifikaci galvanizace, délku trubky, přípravu konce a to, zda hotová trubka potřebuje příruby nebo jinou výrobu.

Proč používat spirálovou ocelovou trubku pro projekty velkého průměru?

Spirálové tvarování umožňuje výrobu velkých průměrů trubek z ocelového pásu při zachování spojité válcové struktury. Výsledná sekce je vhodná pro aplikace vyžadující vysokou průtokovou kapacitu nebo velké vnější rozměry.

Oboustranný proces svařování pod tavidlem zajišťuje kontrolované pronikání svaru a konzistentní šev podél trubky. Pro tlakové nebo konstrukční aplikace by měly být požadavky na kontrolu svarů a hydrostatické zkoušky specifikovány podle projektu, spíše než se spoléhat pouze na vzhled trubky.

U potrubí uložených v zemi je třeba volit stěnu potrubí také podle vnitřního tlaku, vnějšího zatížení zeminy, dopravního zatížení, hloubky uložení a možného pohybu půdy. Větší průměr automaticky neznamená vyšší jmenovitý tlak, takže průměr a tloušťku stěny je třeba volit společně.

Technické specifikace

Galvanizace následuje po tvarování trubek a svařování

U tohoto produktu je důležitá výrobní sekvence. Spirálová trubka se nejprve vytvaruje a svaří, poté se připraví pro žárové zinkování. To umožňuje hotové trubce, včetně svařovaného těla trubky a přístupných vnitřních a vnějších povrchů, získat ochranu proti korozi po dokončení hlavních tvářecích operací.

Typický výrobní postup je:

Ocelový pás válcovaný za tepla → Vstupní kontrola → Spirálové tváření → Oboustranné svařování pod tavidlem → Řezání a dimenzování → Koncová úprava → Předúprava povrchu → Žárové zinkování → Chlazení a konečná úprava → Kontrola → Ochranné balení

Během předúpravy, odmašťování, moření a aktivace odstraňuje olej, rez a povrchové oxidy. Připravená trubka se poté ponoří do roztaveného zinku při teplotě přibližně 450 °C. Po stažení a vychladnutí je pozinkovaný povrch zkontrolován na stav nátěru, krytí a viditelné vady.

U trubek s velkým průměrem vyžaduje fáze galvanizace zvláštní pozornost rovnoměrnosti povlaku a odvodnění zinku z vnitřku trubky. Konce trubek, otvory a vyrobené oblasti by měly být před odesláním také zkontrolovány.

Výběr zinkového povlaku podle prostředí

Neexistuje jediná tloušťka zinkového povlaku vhodná pro každý projekt.

Pro konvenční komunální zásobování vodou, kanalizaci a obecnou venkovní službu lze uvažovat standardní rozsah 80–150 g/m² tam, kde je zatížení korozí mírné.

Pro odpadní vody, průmyslové prostředí, vlhká místa a aplikace vyžadující delší ochranu proti korozi lze specifikovat 180–275 g/m², pokud je to kompatibilní s požadavkem na nátěr projektu.

U pobřežních projektů vystavených solné mlze by se měl zvážit těžší zinkový systém spolu se skutečnou kategorií prostředí, odvodňovacími podmínkami a projektovou životností. Galvanizace může významně snížit korozi, ale výběr povlaku by neměl být považován za náhradu za posouzení koroze specifické pro projekt.

Q235B nebo Q355B?

Q235B je vhodný pro mnoho běžných komunálních potrubí, odvodňovacích systémů a obecných ocelových konstrukcí, kde je návrhové zatížení mírné.

Q355B je vhodnější, když je požadována vyšší pevnost konstrukce, jako jsou těžké základy, větší konstrukční zatížení, náročné podmínky instalace nebo projekty, kde konstrukční návrh specifikuje ocel s vyšší pevností.

Pro aplikace pilot a základů by kupující měli poskytnout požadované zatížení, způsob instalace a tloušťku stěny spíše než vybírat třídu pouze podle průměru trubky.

Tloušťka stěny by měla odpovídat provozním podmínkám

Stěna 3–6 mm může být vhodná pro mnoho nadzemních nebo konvenčních potrubních aplikací, kde je tlak a vnější zatížení mírné.

Pro podzemní potrubí, základové práce, oblasti s velkým provozem nebo aplikace vystavené značnému vnějšímu zatížení mohou být vyžadovány silnější sekce. Výrobní rozsah 3–20 mm umožňuje přizpůsobení tloušťky stěny designu.

Pro přenos vody na dlouhé vzdálenosti by specifikace měla normálně obsahovat:

Jmenovitý průměr + tloušťka stěny + třída oceli + návrhový tlak + délka trubky + koncová úprava + požadavek na kontrolu

To dává výrobci dostatek informací, aby uvedl správnou trubku, místo aby dodal pouze jmenovitý průměr.

Kde se používá žárově pozinkovaná spirálová ocelová trubka

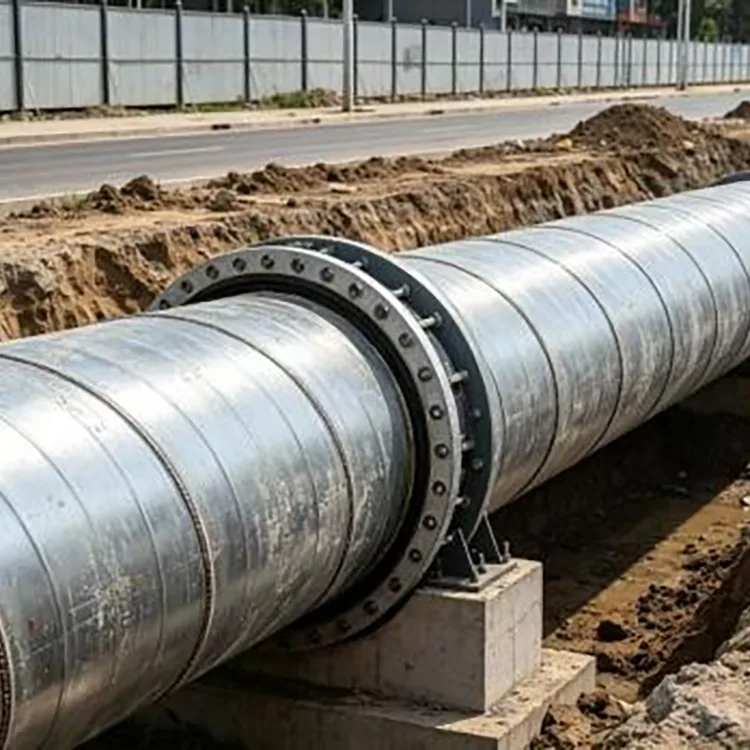

Obecní voda a kanalizace

Používá se pro městský přenos vody, odvodnění dešťové vody a renovaci potrubí. Velké průměry pomáhají zvládat velké průtoky, zatímco pozinkovaný povrch poskytuje dodatečnou ochranu proti korozi v exponovaném nebo vlhkém prostředí.

Čištění odpadních vod

Vhodné pro přepravu odpadních vod a související potrubí zařízení, kde vlhkost a korozivní nečistoty mohou zkrátit životnost nechráněné oceli.

Základy mostu a pilotování

Velkoprůměrovou spirálovou trubku lze použít pro základové piloty, podporu břehů řeky a další konstrukční aplikace, kde jsou velikost sekce a tloušťka stěny určeny technickým zatížením a podmínkami instalace.

Průmyslové kapalinové systémy

Používá se pro průmyslové procesní kapaliny a pomocné potrubí, kde projekt umožňuje galvanizovanou ocel a chemické médium je kompatibilní se systémem ochrany zinku.

Venkovní a pobřežní ocelové konstrukce

Použitelné pro nechráněná potrubí, pobřežní podpůrné systémy a potrubí související s větrnou energií. V prostředí se solnou mlhou může být vyžadován silnější zinkový povlak nebo dodatečný systém ochrany proti korozi.

Nízkotlaké vytápění a aplikace související s plynem

Lze uvažovat o vhodných nízkotlakých pomocných systémech, pokud platná projektová norma, požadavky na kompatibilitu média a tlak povolují galvanizovanou spirálovou trubku. Plynová služba by se měla vždy řídit specifikovanou normou pro plynovodní potrubí, spíše než spoléhat na pouhé zinkování.

Výběr projektu: Běžné chyby při zadávání veřejných zakázek

Pro standardní projekt komunální vody nebo kanalizace může být praktickým výchozím bodem Q235B s konvenčním zinkovým povlakem a tloušťkou stěny 3–6 mm. Konečný výběr by se měl řídit hydraulickým a konstrukčním návrhem.

Pro odpadní vody a průmyslová prostředí zvažte těžší zinkový povlak v rozsahu 180–275 g/m² a zvyšte tloušťku stěny tam, kde to vyžaduje vnější nebo tlakové zatížení.

Pro pobřežní a solná místa nespecifikujte pouze standardní galvanizovanou trubku. Kategorie koroze, zinkový povlak, doplňkový nátěrový systém a předpokládaná životnost by měly být přezkoumány společně.

Pro mostní piloty, nábřežní konstrukce a základové práce lze vybrat Q355B a těžší části stěny, pokud to vyžaduje konstrukční návrh. Q345B může být také k dispozici pro projekty, které specificky vyžadují tuto třídu.

U vysokotlakého nebo dálkového přenosu specifikujte v objednávce NDT svaru, hydrostatické testování, rozměrovou toleranci a přípravu konce. Tyto požadavky jsou důležitější než použití obecného popisu, jako je „špirálová trubka pro velké zatížení“.

Co je třeba před odesláním zkontrolovat?

Odborná kontrola žárově zinkované spirálové ocelové trubky by měla pokrývat více než zinkový povrch.

Informace o jakosti oceli a teplotě by měly být porovnány s materiálovým certifikátem. Průměr trubky, tloušťka stěny, kruhovitost, délka a stav konce by pak měly být ověřeny podle nákupní specifikace.

Dalším kritickým kontrolním bodem je spirálový svar. V závislosti na projektu může být zahrnuta vizuální kontrola, ultrazvukové testování, radiografické testování a hydrostatické testování. U tlakových potrubí by měla být metoda kontroly a kritéria přijatelnosti dohodnuta před výrobou.

Pozinkovaný povrch by měl být zkontrolován z hlediska pokrytí nátěrem, viditelných holých oblastí, nadměrného usazování zinku a poškození při manipulaci. Pokud bude trubka po galvanizaci řezána, zkosena nebo svařována, měla by být postižená zinková místa opravena pomocí vhodného systému bohatého na zinek.

Zakázková výroba pro dodávky projektu

Trubku je možné dodat jako standardní rovné délky nebo zpracovat dle montážního výkresu.

Dostupné zpracování zahrnuje řezání pevné délky, úkosování konců trubek, svařování přírub, uzavírání konců, broušení a dodatečnou ochranu proti korozi. U projektů využívajících prefabrikované části potrubí pomáhá poskytnutí výkresů před výrobou snížit řezání a svařování na místě.

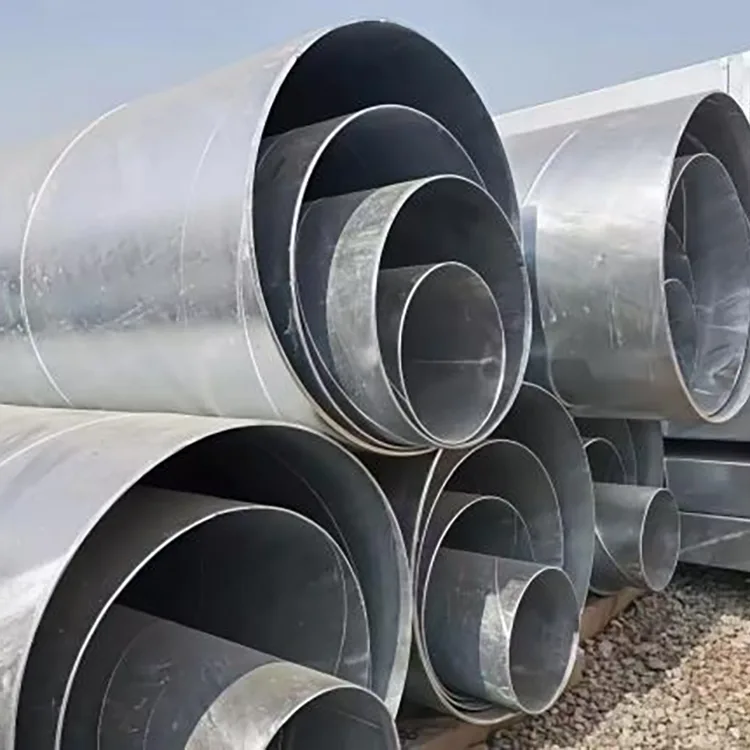

U hromadných objednávek mohou kupující také specifikovat různé průměry, tloušťky stěn a délky v rámci stejného harmonogramu projektu. To je užitečné pro balíky komunálních potrubí, kde hlavní vedení, vedlejší vedení a konstrukční části vyžadují různé specifikace.

Životnost závisí na nátěru a expozici

Žárové zinkování může podstatně prodloužit dobu ochrany proti korozi ve srovnání s nechráněnou ocelí, ale životnost je řízena prostředím, zinkováním, chemickým složením vody, stavem půdy, mechanickým poškozením a údržbou.

Jako obecná reference pro dodávanou produktovou řadu lze uvést, že očekávaná životnost může dosáhnout 20+ let ve vnitřních podmínkách, zatímco venkovní, zakopané a odpadní vody jsou běžně uvažovány v rozmezí 10–15 let za vhodných podmínek. Projekty vystavené silné solné mlze nebo agresivním chemikáliím by měly používat spíše posouzení koroze specifické pro daný projekt, než se spoléhat na pevné číslo životnosti.

Balení pro trubky velkého průměru

Velké spirálové trubky vyžadují obal, který chrání jak tělo trubky, tak pozinkovaný povrch během manipulace a přepravy.

Konce trubek mohou být chráněny ochrannými kryty nebo ochrannými kroužky, zatímco sdružené trubky jsou zajištěny ocelovými pásy a v případě potřeby odděleny nebo polstrovány, aby se omezil náraz a poškození povrchu. U exportních zásilek lze přidat vodotěsné balení a stabilní nakládací opatření podle způsobu přepravy.

FAQ

Q1: Jaký je rozdíl mezi žárově pozinkovanou spirálovou trubkou a běžnou antikorozní spirálovou trubkou?

Odpověď: Obyčejná antikorozní trubka se běžně spoléhá na systém vnějšího povlaku, zatímco spirálová trubka žárově zinkovaná používá metalurgicky vázaný zinkový povlak pro ochranu proti korozi. Vhodný systém závisí na tom, zda je potrubí odkryté, zakopané, ponořené nebo používané se specifickou tekutinou.

Q2: Můžete vyrábět spirálové ocelové trubky DN200–DN3000?

A: Ano. Dodávaný sortiment je DN200–DN3000, s tloušťkou stěny 3,0–20 mm. Nestandardní průměry, tloušťky stěn a pevné délky lze projednat podle výkresů a požadavků projektu.

Q3: Lze galvanizovanou spirálovou trubku použít pod zemí?

Odpověď: Lze jej zvážit pro vhodné aplikace v zemi, ale musí být vyhodnoceny chemické složení půdy, vlhkost, drenáž, vnější zatížení a požadavky na nátěr. Pro agresivní půdní podmínky může být nezbytný dodatečný antikorozní systém.

Q4: Je spirálový svar vhodný pro tlakový provoz?

Odpověď: Spirálově svařovaná trubka může být vyrobena pro tlakové aplikace, pokud jsou náležitě specifikovány požadavky na jakost oceli, tloušťku stěny, proces svařování a kontrolu. U tlakových potrubí by měly být svarové NDT a hydrostatické zkoušky potvrzeny v nákupní specifikaci.

Q5: Může být potrubí dodáváno s přírubami?

A: Ano. Svařování přírub, úkosování, řezání s pevnou délkou a další koncové úpravy lze zajistit před odesláním podle výkresů.

Q6: Který zinkový povlak by měl být vybrán pro pobřežní projekty?

Odpověď: Pro prostředí s vyšší korozí lze uvažovat o těžším nátěru v rozsahu 180–275 g/m², ale pobřežní projekty by měly být hodnoceny podle skutečné expozice solné mlze a požadované životnosti. Další nátěr může být vhodný pro náročné podmínky.

Q7: Lze Q235B a Q355B smíchat v jedné objednávce?

A: Ano. Podle konstrukčního nebo potrubního provedení lze dodat různé třídy oceli. Každá specifikace by měla být jasně označena v nákupní objednávce a materiálové dokumentaci.

Q8: Jaké dokumenty lze poskytnout pro exportní objednávky?

Odpověď: Materiálové certifikáty, kontrolní záznamy a další dokumenty o kvalitě mohou být poskytnuty podle požadavků objednávky a projektu. Na vyžádání kupujícího lze zajistit i kontrolu třetí stranou.

Hromadné dodávky a podpora projektů

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. podporuje hromadné objednávky spirálově svařovaných ocelových trubek pro komunální, infrastrukturní, průmyslové a zámořské projekty. Kupující mohou poskytnout rozpis potrubí, výkresy nebo jednoduchý seznam specifikací pro cenovou nabídku.

U projektových zakázek může rozsah dodávek zahrnovat výběr jakosti oceli, dimenzování trubek, výrobu s pevnou délkou, kontrolu svarů, galvanizaci, konečné zpracování, balení a koordinaci přepravy. To je zvláště užitečné, když je třeba dodat několik specifikací potrubí v rámci jednoho harmonogramu projektu.
