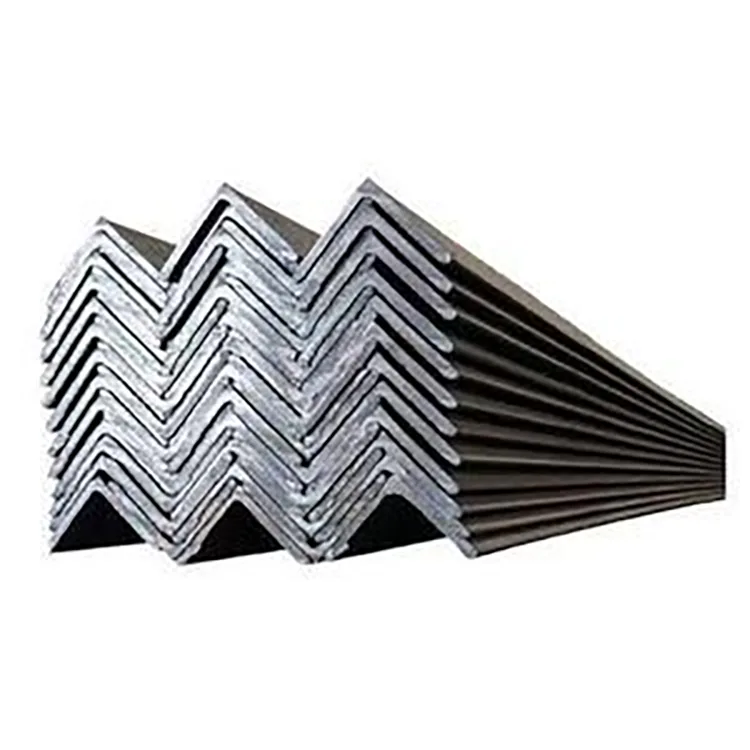

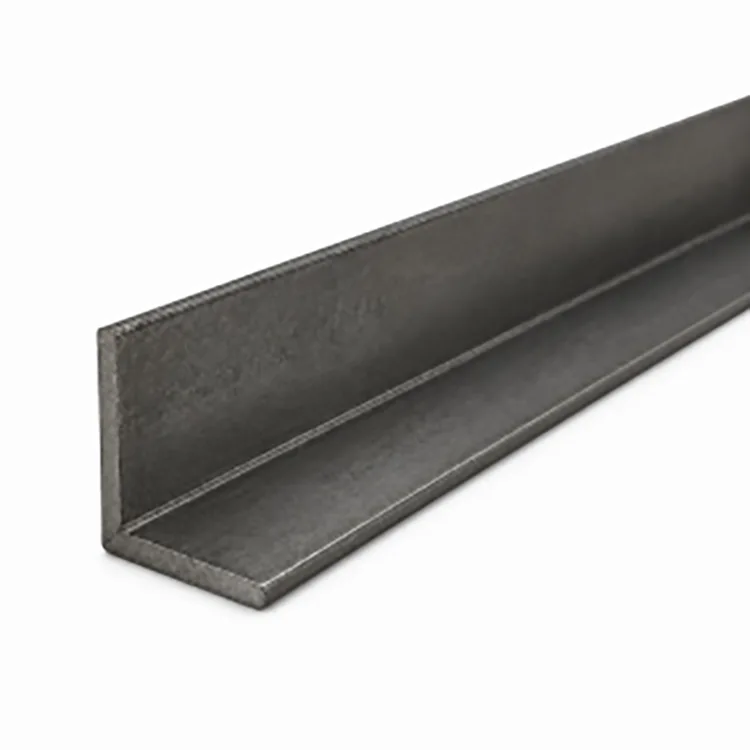

Ocelový úhelník válcovaný za tepla, také známý jako úhelník, je konstrukční část ve tvaru L vyráběná válcováním zahřátých ocelových předvalků. Je k dispozici ve stejných a nestejných konfiguracích, přičemž hlavní třídy oceli jsou Q235B a Q355B.
Úhel 90° poskytuje dvě kolmé nohy pro svařování, šroubování, vyztužení, vyztužení a podporu. Ve srovnání s plochou tyčí poskytuje úhlová sekce větší konstrukční hloubku a dva spojovací povrchy, díky čemuž je vhodná pro širokou škálu vyráběných ocelových součástí.
| Položka | Specifikace |
| Produkt | Ocelový úhelník válcovaný za tepla |
| Třída oceli | Q235B, Q355B |
| Profil | Stejný úhel, nestejný úhel |
| Stejný úhel úhlu | 20×20–200×200 mm |
| Nestejný úhlový rozsah | 32×20–160×100 mm |
| Tloušťka | 2,5–24 mm |
| Standardní délka | 6 m, 9 m, 12 m |
| Vlastní délka | 1–18 m |
| Povrch | Černě válcované za tepla |
| Povrchová úprava | Černé, žárově zinkované, galvanicky pozinkované, lakované |
| Zpracování | Řezání, vrtání, děrování, ohýbání, úkosování, broušení, odstraňování okují |
| Čínský standard | GB/T 706-2016 |
| Exportní standardy | EN, ASTM, JIS a další dohodnuté specifikace |
| Export známek | S235JR, S355JR, A36 podléhají požadavkům projektu |
Dostupné rozměry a teoretické hmotnosti se liší podle zvoleného označení stejného nebo nestejného úhlu. Pro cenovou nabídku uveďte přesné rozměry a tloušťku nohy požadovanou pro projekt.

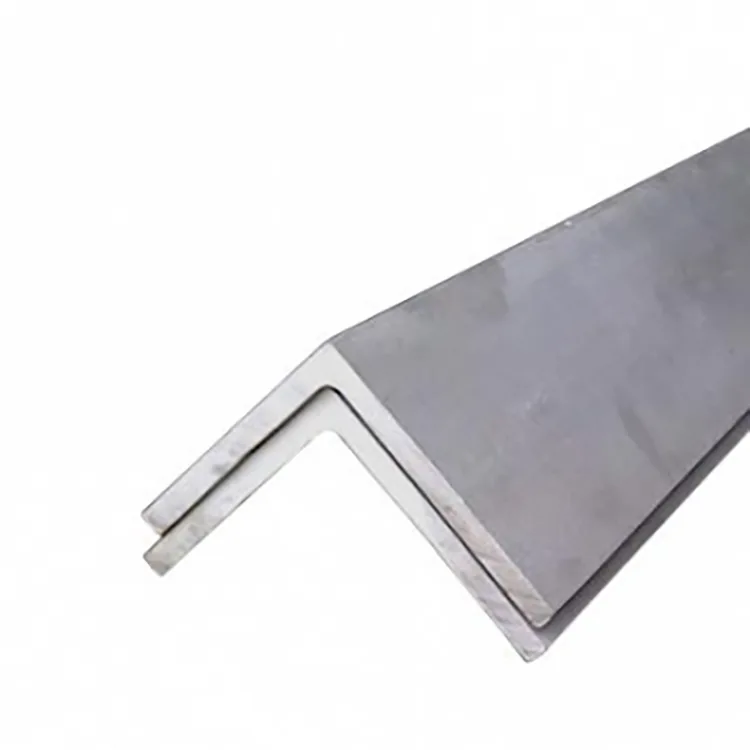

Stejný úhel má dvě ramena stejné šířky a běžně se používá tam, kde je spojení nebo uspořádání zátěže symetrické. Je vhodný pro výztuhy, rámy, stojany, podpěry a obecně vyrobené konstrukce.
Nestejný úhel má různé šířky nohou. Je to užitečné, když jedna připojovací plocha potřebuje více nosné nebo upevňovací plochy, zatímco druhá noha se musí vejít do užšího prostoru.
Pro technické zakázky je přesné označení sekce užitečnější než obecný popis, jako je „velkoúhlá ocel“.
Q235B se běžně používá pro všeobecnou konstrukční výrobu, rámy zařízení, podpěry, zábradlí a další součásti, kde lze u vybraného profilu splnit specifikovanou návrhovou pevnost.
Q355B poskytuje vyšší specifikovanou mez kluzu a lze jej vybrat, když konstrukce vyžaduje vyšší pevnost materiálu. Třída oceli by se měla posuzovat společně s velikostí průřezu, tloušťkou, zatížením a návrhem spoje.
Vhodná třída a průřez by proto měly být potvrzeny strukturálním výpočtem spíše než vybrány pouze podle třídy.
Základní výrobní postup je:
Ocelový předvalek → ohřev → hrubé válcování → meziválcování → dokončovací válcování → klížení → rovnání → řezání → kontrola → svazkování
Sekce ve tvaru L je vytvořena přímo řadou válcovacích průchodů. Po válcování je hotový úhelník zkontrolován na rozměry, přímost, délku a stav povrchu před tím, než je zabalen do svazku pro skladování nebo přepravu.
Standardní černý povrch obsahuje normální okuje válcované za tepla. V závislosti na konečné aplikaci lze materiál následně lakovat, galvanizovat nebo jinak upravovat.
Úhelník válcovaný za tepla a úhelník tvářený za studena se vyrábí různými procesy a používají se pro různé konstrukční požadavky.
Úhelník válcovaný za tepla je válcován z ohřátého sochoru a je běžně specifikován pro konstrukční ocelové konstrukce, výztuhy, podpěry a vyrobené součásti, kde je vyžadován válcovaný profil.
Úhel tvarovaný za studena se vyrábí ohýbáním ocelového pásu při pokojové teplotě a je obecně spojen s lehčími sekcemi a aplikacemi, kde je přijatelný tenký materiál.
U konstrukčního projektu by se sekce měla řídit technickým výkresem a platnou normou, spíše než aby byla nahrazena pouze na základě ceny materiálu.
Plochá tyč má jeden plochý průřez a běžně se používá pro desky, pásy, výztužné pásy a další ploché součásti.
Úhlová ocel má dvě kolmé nohy, které poskytují dvě spojovací plochy a pravoúhlý profil. Díky tomu je vhodný pro výztuhy, rohy, podpěry a výztuže, kde by plochý úsek nezajišťoval požadovanou geometrii.
Ocelový úhelník válcovaný za tepla se používá ve stavebnictví, průmyslu a výrobě infrastruktury, kde je vyžadována konstrukční část ve tvaru L.

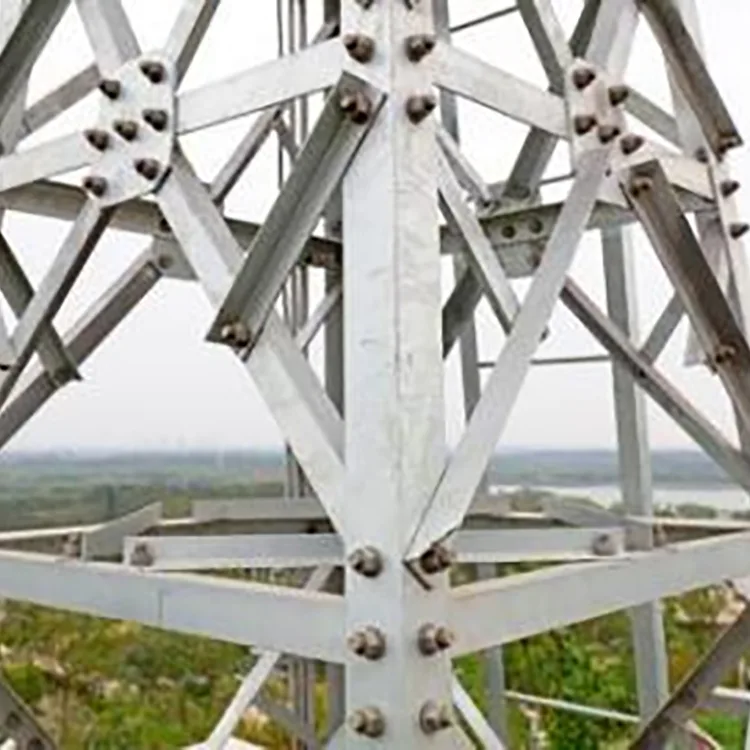

Ve fotovoltaických projektech lze úhlovou ocel použít pro výztuhy, spojovací prvky, výztuže a vybrané pomocné nosné součásti. Požadovaný úsek závisí na vypočteném zatížení, rozpětí, způsobu připojení a podmínkách instalace.
Při venkovní expozici by měla být spolu s ocelovou částí specifikována ochrana proti korozi. Černý úhelník válcovaný za tepla může vyžadovat samostatný ochranný povlak, zatímco žárově zinkovaný úhelník poskytuje zinkový povlak pro exponované aplikace.
Pro distribuované fotovoltaické projekty byly dodány za tepla válcované ocelové úhelníky 40×40 mm a 50×50 mm pro vybrané nosné a výztužné komponenty. Materiál byl následně ošetřen pro venkovní ochranu proti korozi a použit ve střešních instalacích.
Dle dodaného projektového záznamu nevykazovaly konstrukce v pozinkovaném provedení po pěti letech provozu žádnou rozšířenou viditelnou korozi nebo deformaci.
Ocelový úhelník válcovaný za tepla může být dodáván jako standardní rovný polotovar nebo před dodáním zpracován podle projektového výkresu.
Pokud je požadováno zinkování, hlavní řezací, vrtací a výrobní práce jsou obvykle dokončeny před žárovým zinkováním. To snižuje množství opravy povlaku potřebné po výrobě.
Black Hot-Rolled Steel Angle se dodává bez antikorozního nátěru a lze jej použít přímo tam, kde to prostředí projektu a nátěrový systém dovolí.
Pro venkovní nebo vlhké prostředí lze dle požadovaných provozních podmínek specifikovat lakování nebo žárové zinkování. Požadavek na povrchovou úpravu by měl být zahrnut v nákupní specifikaci spolu s jakostí oceli a velikostí průřezu.
Kontrola materiálu zahrnuje specifikovanou třídu oceli a profil před kontrolou hotového výrobku.
Klíčové rozměrové kontroly zahrnují rozměry nohou, tloušťku, přímost a délku. Povrch je také kontrolován na viditelné vady, zatímco praskliny, laminace a výrazné deformace vyžadují zvláštní pozornost, protože mohou ovlivnit výrobu a použití konstrukce.
U projektových zakázek lze dodat materiálové atesty a kontrolní záznamy dle dohodnutých požadavků. Pokud je to specifikováno, lze také zajistit kontrolu třetí stranou.
Náš dodavatelský řetězec v Tianjin Daqiuzhuang podporuje získávání za tepla válcované oceli Angle spolu s řezáním, vrtáním, ohýbáním, galvanizací a exportní logistikou.
K dispozici jsou Q235B a Q355B, přičemž exportní třídy jako S235JR, S355JR a A36 podléhají požadované specifikaci, mechanickým vlastnostem a certifikaci.
Lze dohodnout standardní a projektové délky a dohodnuté zpracování může být dokončeno před odesláním. Materiálové certifikáty, inspekční záznamy a inspekce třetí stranou mohou být také koordinovány podle požadavků objednávky.
V případě exportních zásilek lze sdružené balení, nakládku kontejnerů a dokumentaci zajistit prostřednictvím dodavatelské a logistické sítě Tianjin.
Stejný úhel má dvě nohy stejné šířky. Nestejný úhel má různé šířky ramen a používá se tam, kde dvě spojovací plochy vyžadují různé rozměry.
Stejné úhly jsou k dispozici od přibližně 20 × 20 mm do 200 × 200 mm, zatímco nestejné úhly se pohybují od přibližně 32 × 20 mm do 160 × 100 mm, s tloušťkami od 2,5 do 24 mm.
Ano. Obě jakosti lze dodat dle požadovaného řezu, projektové specifikace a platné normy.
Tyto druhy lze projednat u exportních objednávek v závislosti na požadovaném chemickém složení, mechanických vlastnostech, příslušné normě a certifikaci.
Ano. Lze zajistit řezání na pevnou délku, vrtání, děrování, ohýbání, úkosování, broušení a další dohodnutou výrobu.
Ano. Žárové zinkování může být uspořádáno, když je vyžadována ochrana proti korozi pro venkovní nebo vlhký provoz.
Ano, pokud je použit vhodný antikorozní systém. Neošetřená černá ocel bude při trvalém vystavení vlhkosti a počasí korodovat.
Jsou to různé produkty a měly by být vybírány podle třídy oceli, geometrie průřezu, tloušťky, výrobního standardu a strukturálních požadavků spíše než samotné výrobní teploty.
Uveďte typ úhelníku, rozměry ramen, tloušťku, jakost oceli, délku, množství, požadavky na zpracování a požadavky na povrchovou úpravu.
Potvrďte specifikované rozměry nohou, tloušťku a příslušné tolerance a vyžádejte si materiál a kontrolní dokumentaci pro objednávky projektu.
Ano. Standardní délky jsou 6 m, 9 m a 12 m, přičemž dle objednávky jsou k dispozici specifické délky projektu cca 1–18 m.
Ano. Lze jej použít pro výztuhy, spojovací prvky, výztuže a vybrané prvky podpory. Sekce a systém protikorozní ochrany by měly být zvoleny podle konstrukčního řešení a prostředí staveniště.
