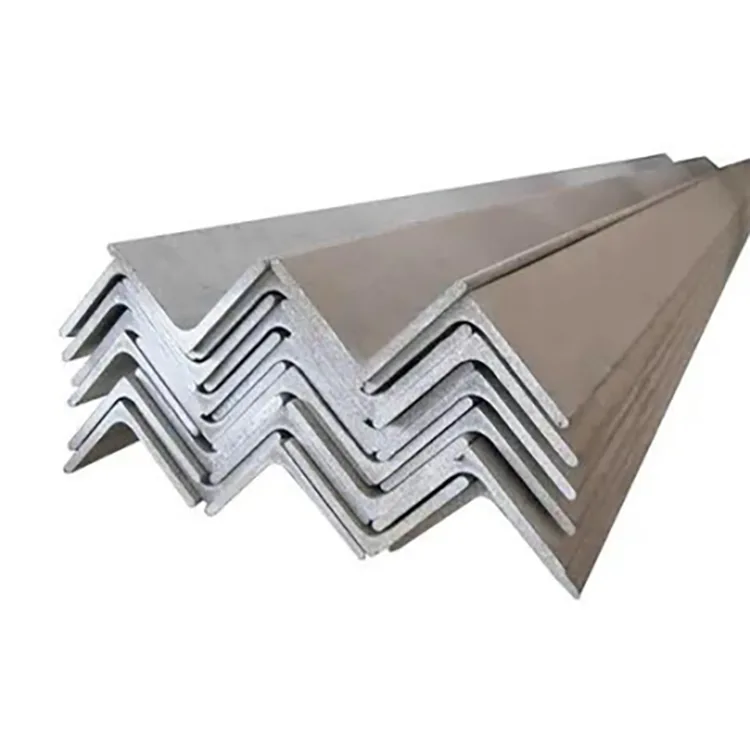

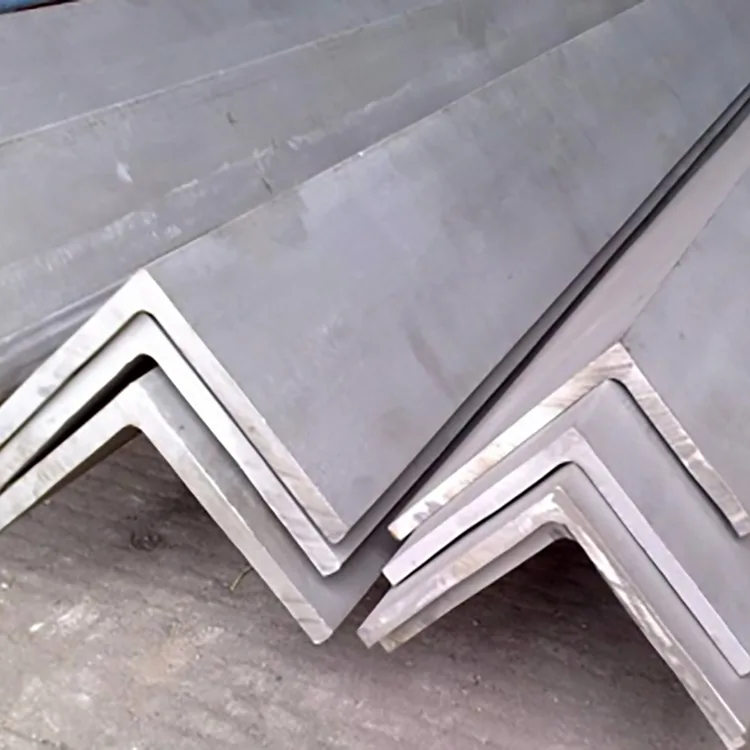

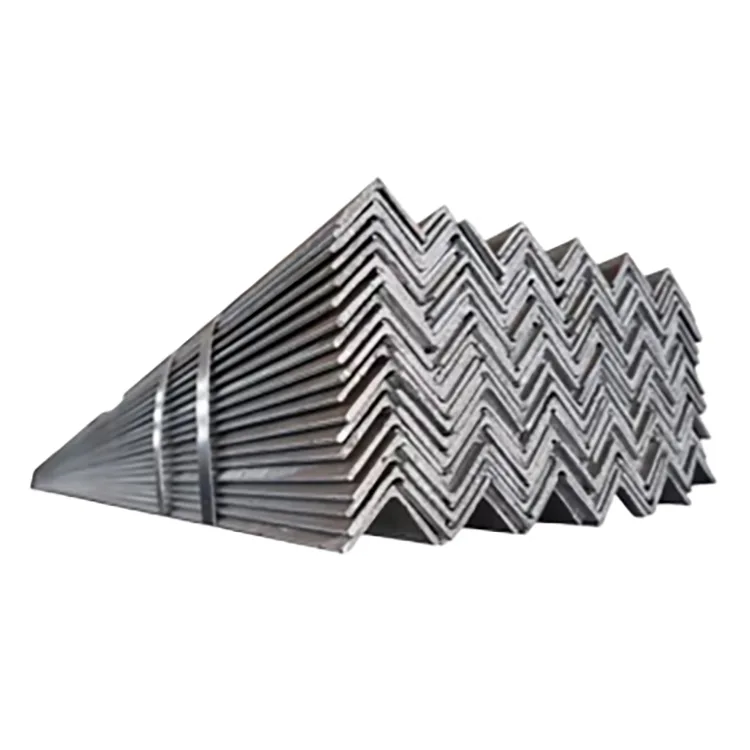

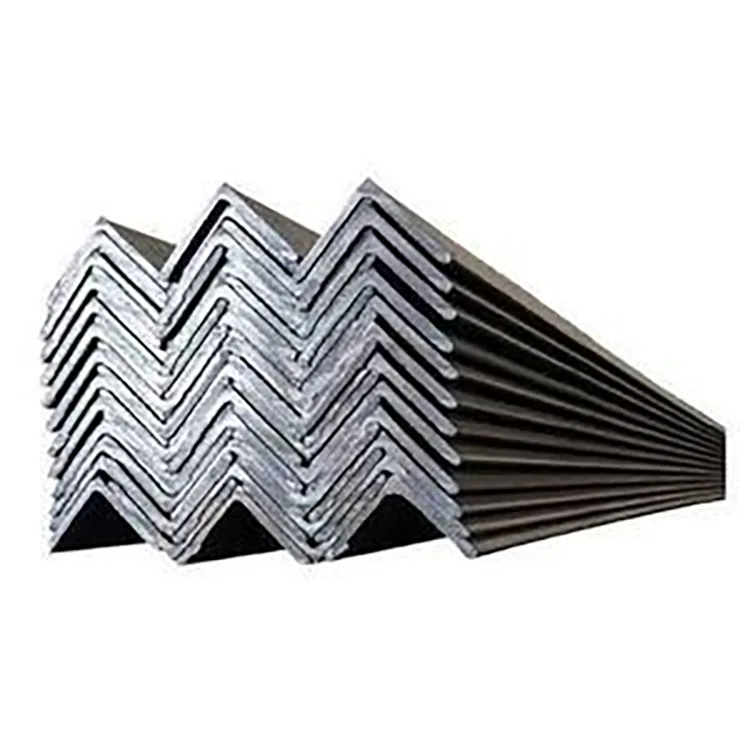

Žárově pozinkovaný ocelový úhelník je vyroben z uhlíkové konstrukční úhelníkové oceli válcované za tepla a po vytvarování profilu a požadované výrobě je potažen zinkem. Je k dispozici ve stejných a nestejných úhlech, s jakostí oceli Q235B a Q355B.
Stejný úhel má dvě nohy stejné šířky. Nestejný úhel má různé šířky ramen pro aplikace, kde spojení nebo uspořádání zátěže vyžaduje různé rozměry ložisek.
| Produkt | Žárově pozinkovaný ocelový úhelník |
| Základní materiál | Q235B, Q355B |
| Profil | Stejný úhel / Nestejný úhel |
| Běžná velikost | 20 × 20 mm–200 × 200 mm |
| Tloušťka | 2,0–20 mm |
| Standardní délka | 6 m / 9 m / 12 m |
| Vlastní délka | Možnost řezání pevné délky |
| Zinkový povlak | Běžně 60–120 μm |
| Vyšší nátěr | 150–200 μm |
| Povrch | Žárově zinkováno, stříbrno-šedá |
| Zpracování | Řezání, děrování, vrtání, ohýbání, úkosování, broušení a další dohodnutá výroba |
| Reference konstrukční oceli | GB/T 706 |
| Reference galvanizace | GB/T 13912-2020 |
| Pevnost v tahu | Přibližně 375–500 MPa, v závislosti na jakosti a specifikaci |
ASTM, EN nebo jiné standardy cílového trhu mohou být specifikovány, pokud to projekt vyžaduje.
Q235Bse běžně používá pro nosné rámy, zábradlí, podpěry zařízení, skladové konstrukce a všeobecnou ocelovou výrobu.
Q355Bposkytuje vyšší pevnost materiálu pro aplikace s vyšším zatížením, větším rozpětím nebo náročnějšími konstrukčními požadavky.
Třída oceli by měla být vybrána společně s velikostí úhlu, tloušťkou, rozpětím, zatížením a návrhem spoje.
Úhlová ocel je zpracována a povrchově upravena před ponořením do roztaveného zinku při teplotě přibližně 450–460 °C.
Výrobní sekvence:
Úhlová ocel válcovaná za tepla → vstupní kontrola → rovnání → řezání / výroba → odmašťování → moření → oplachování → tavidlo → sušení → žárové zinkování → chlazení → pasivace → finální rovnání a klížení → kontrola zinkování → výstupní kontrola → balení.
Moření odstraňuje rez a okují, aby se zinkový povlak mohl správně vytvořit na povrchu oceli.
| Prostředí | Směr nátěru |
| Běžná venkovní expozice | 60–120 μm |
| Vlhké venkovní prostředí | Může být specifikován zvýšený povlak |
| Expozice pobřežní soli | Lze specifikovat 150–200 μm |
| Chemická nebo silná koroze | Požadavek na nátěr specifický pro projekt |
Požadavek na povrchovou úpravu by měl být uveden v objednávce namísto specifikace pouze „žárově zinkováno“. Například:Q355B / 100 × 100 × 8 mm / 12 m / žárově zinkováno / 150–200 μm.

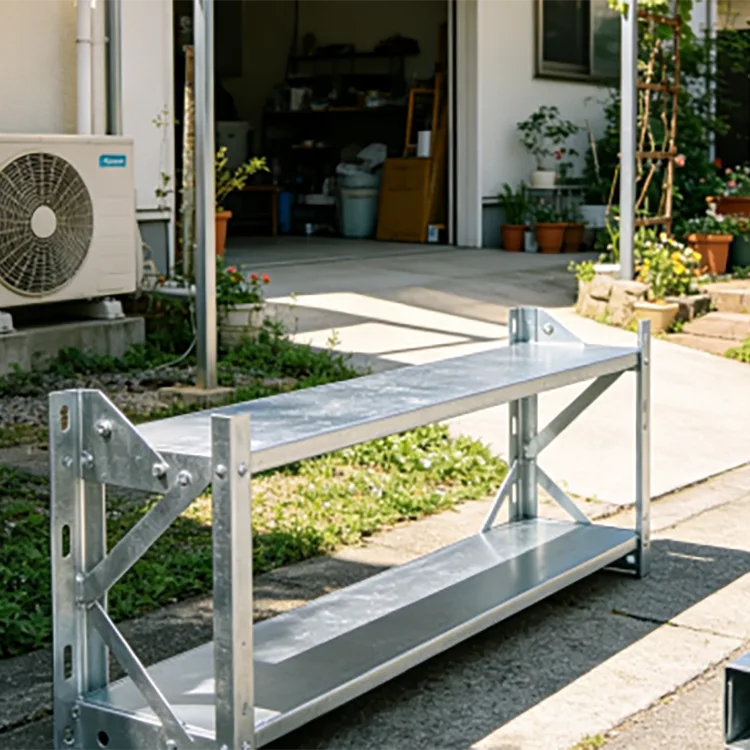

| Aplikace | Typické použití |
| Fotovoltaické systémy | Nosné prvky, výztuhy, upevňovací rámy a pomocné konstrukce |
| Městská infrastruktura | Zábradlí, plotové podpěry a venkovní ocelové konstrukce |
| Závěsové stěny | Konzoly, nosné prvky a spojovací prvky |

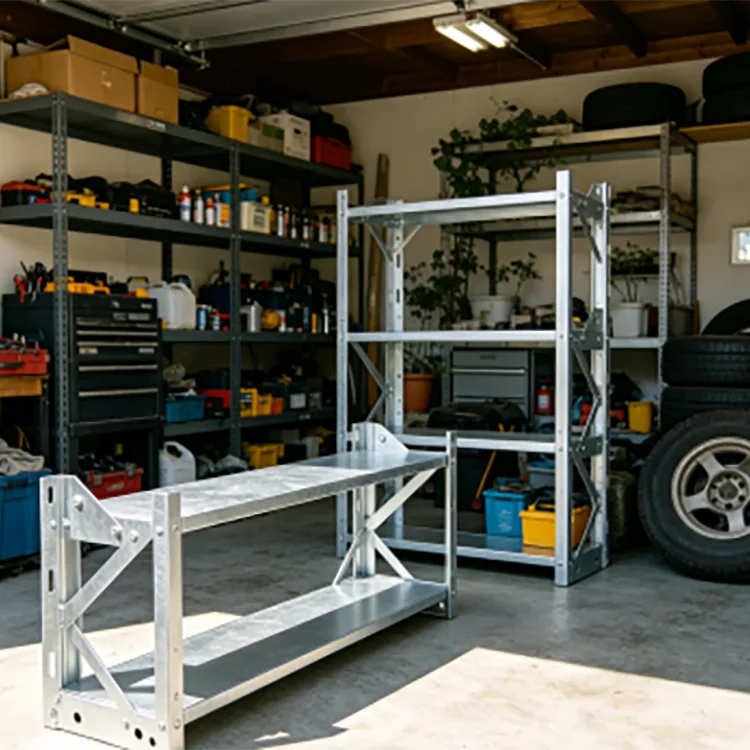

| Sklady | Rámy regálů, základny vybavení a konstrukční výztuže |
| Průmyslové závody | Podpěry potrubí, držáky zařízení a venkovní nosné konstrukce |
| Zemědělství | Skleníkové rámy, plotové podpěry a konstrukce zařízení |
Řezání na pevnou délku, děrování, vrtání, ohýbání, úkosování a broušení lze uspořádat podle výkresů.
U vyrobených součástí lze hlavní řezání a opracování otvorů dokončit před galvanizací, takže hotový díl po zpracování získá ochranu zinkem.
Pokud se po galvanizaci provádí řezání, vrtání nebo svařování, měla by být exponovaná ocel nebo tepelně ovlivněná oblast očištěna a opravena vhodným povlakem bohatým na zinek.
Kontrola se týká jak základní oceli, tak galvanizovaného povlaku.
K projektovým zakázkám lze dodat materiálové certifikáty a záznamy o kontrole zinkování. V případě potřeby lze také zajistit kontrolu třetí stranou.
Černá rohová ocel nemá žádný zinkový povlak a normálně vyžaduje nátěr nebo jiný antikorozní systém pro venkovní použití.
Žárově pozinkovaná rohová ocel je před odesláním ve výrobě opatřena povlakem, což odstraňuje potřebu samostatného celoplošného lakování na místě instalace.
Pro suché vnitřní aplikace může být dostatečná černá úhelníková ocel, pokud to povoluje projektová specifikace. U venkovních konstrukcí nebo konstrukcí vystavených vlhkosti by měl být požadavek na ochranu proti korozi specifikován s jakostí oceli a průřezem.
Úhlová ocelposkytuje dvě kolmé nohy a běžně se používá pro výztuhy, konzoly, rámy a spojovací prvky.
Plochý barposkytuje jeden plochý povrch a používá se pro pásky, desky, výztuhy a další ploché spojovací prvky.
Kanálová ocelmá hlubší otevřený průřez a obecně se používá tam, kde je vyžadována větší hloubka průřezu pro konstrukční podporu.
Volba závisí na zatížení, způsobu připojení, dostupném prostoru a požadovaných vlastnostech průřezu.
Pozinkovaná úhlová ocel o rozměrech 40 × 40 mm a 50 × 50 mm byla dodána pro rezidenční a komerční střešní PV podpůrné aplikace. Materiál byl specifikován se zvýšenou zinkovou ochranou pro venkovní expozici.
Standardní 6 m pozinkovaná úhlová ocel byla dodána pro podepření zábradlí a ohrazení. Materiál byl dodán v požadované délce a před montáží zkontrolovány rozměry sekcí.
Pozinkovaná úhlová ocel s tloušťkou 200 μm byla dodána pro nosné konstrukce venkovních zařízení v pobřežním průmyslovém prostředí se vzduchem nasyceným solí a lehkými chemikáliemi.
Žárově pozinkovaný ocelový úhelník lze dodat ve standardních délkách 6 m, 9 m a 12 m nebo nařezat na projektové rozměry. Stejné a nestejné úhly, specifikované zinkové povlaky a vyrobené součásti mohou být uspořádány podle výkresů.

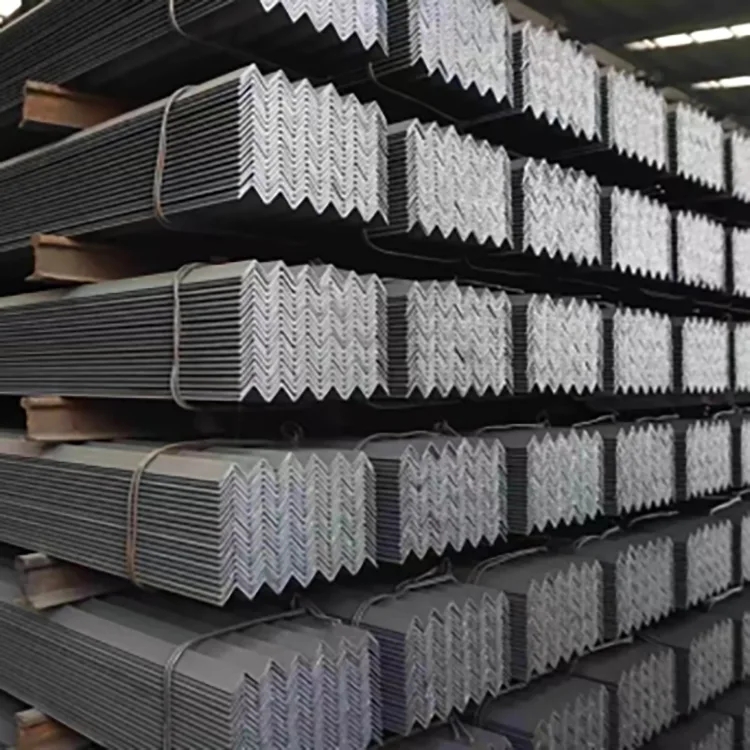

Pro exportní zásilky jsou ocelové úhelníky svázány a vyztuženy pro námořní přepravu. Balení odolné proti vlhkosti lze použít ke snížení poškození při manipulaci a rizika bílé rzi během přepravy a skladování.
Specifikace nákupu by měla obsahovat:
Třída oceli + typ úhelníku + rozměry nohy + tloušťka + délka + pozink + požadavky na výrobu.
Příklad:
Q235B / Stejný úhel / 50 × 50 × 5 mm / 6 m / žárově zinkováno / specifikovaný zinkový povlak / předem děrováno podle výkresu.
U projektových zakázek mohou být poskytnuty výkresy pro řezání s pevnou délkou, polohy otvorů a další požadavky na výrobu.
Rongheng dodává ocelové výrobky z Tianjin Daqiuzhuang s přístupem k za tepla válcované oceli, galvanizaci a navazujícím zdrojům na zpracování oceli.
Standardní úhlová ocel a projektové zakázky mohou být koordinovány s řezáním, výrobou, galvanizací, kontrolou a exportním balením podle požadované specifikace.
Ano. Podle velikosti a požadavků projektu lze dodat jak stejné, tak nestejnoúhlé profily.
Běžné velikosti se pohybují od přibližně 20 × 20 mm do 200 × 200 mm, s tloušťkami 2–20 mm. Jiné velikosti lze projednat dle požadované specifikace.
Standardní délky jsou 6 m, 9 m a 12 m. K dispozici je řezání pevné délky.
Běžný rozsah zinkového povlaku je 60–120 μm. Pro náročné venkovní prostředí lze zadat vyšší požadavky na nátěr 150–200 μm.
Ano. Pobřežní projekty by měly specifikovat zinkový povlak podle expozice soli. Pro silnější expozici lze uvažovat s vyšší vrstvou, např. 150–200 μm.
Ano. Řezání pevné délky, děrování, vrtání a další výroba může být dokončena před galvanizací podle výkresů.
Svařování odstraňuje zinkový povlak kolem vyhřívané oblasti. Po svaření by mělo být postižené místo očištěno a opraveno vhodným nátěrem bohatým na zinek.
Ano. Lze jej použít pro vybrané FV podpěry, výztuhy, upevňovací rámy a pomocné konstrukce. Profil a zinkový povlak by měly odpovídat návrhu projektu a podmínkám expozice.
Q235B se běžně používá pro konvenční konstrukční a podpůrné aplikace. Q355B se používá tam, kde je požadována vyšší pevnost materiálu. Konečný výběr by se měl řídit konstrukčním návrhem.
Materiálové atesty a záznamy o kontrole zinkování lze dodat dle objednávky. V případě potřeby lze také zajistit kontrolu třetí stranou.
