I-Beam válcovaný za tepla je profil z konstrukční oceli válcovaný za tepla se dvěma přírubami spojenými středovou stojinou. Sekce je vytvořena přímo válcováním při vysoké teplotě spíše než svařováním samostatných ocelových plátů dohromady.
Geometrie ve tvaru I zajišťuje odolnost v ohybu přes příruby, zatímco stojina spojuje sekci a přenáší smykové síly. Běžně se dodává pro tovární konstrukce, plošiny, základny zařízení, potrubní regály a další konstrukční ocelové konstrukce.
Rongheng dodává za tepla válcovaný I-Beam Q235B a Q355B v běžných velikostech od 10# do 63# se standardními délkami 6 m, 9 m a 12 m. Řezání pevné délky a další zpracování lze zajistit podle požadavků projektu.
| Položka | Specifikace |
|---|---|
| Produkt | I-Beam válcovaný za tepla |
| Třída oceli | Q235B, Q355B |
| Rozsah velikostí | 10#–63# |
| Běžné typy | série a/b |
| Standardní délka | 6 m / 9 m / 12 m |
| Řezání s pevnou délkou | K dispozici |
| Povrch | Černě válcované za tepla |
| Zpracování | Řezání, vrtání, úkosování, rovnání, odjehlování |
| Základní ocel standard | GB/T 706-2016 |
| Jiné normy | Lze projednat požadavky ASTM / EN |
| Dodací formulář | Sklad nebo výroba dle požadavku |
Mezi běžně požadované sekce patří 12.6#, 14#, 16#, 18#, 20a#, 25a# a 32a#. Přesné rozměry sekce, šířka pásnice, tloušťka stojiny a teoretická hmotnost závisí na zvoleném označení sekce.
Správná velikost I Beam závisí spíše na konstrukčních požadavcích než na samotné ceně nebo dostupnosti. Před výběrem průřezu je třeba zvážit rozpětí, působící zatížení, stav podepření, rozteč, způsob připojení a přípustný průhyb.
Delší rozpětí, soustředěné zatížení zařízení nebo větší vzdálenost mezi podpěrami může vyžadovat větší průřez. Konstrukční návrh může také potřebovat vzít v úvahu boční stabilitu a použitelnost kromě ohybu a smyku.
Když konstrukční výkres již specifikuje číslo nosníku, objednávka by se měla řídit specifikovanou sekcí, nikoli umožnit náhradu pouze na základě podobných rozměrů nebo dostupných zásob.
Nosníky I a H nosníky mají různou geometrii průřezu a vlastnosti průřezu. Tradiční I nosníky mají obecně užší příruby a šikmé vnitřní plochy přírub, zatímco H nosníky mají obecně širší příruby.
I nosníky se běžně používají jako ohýbací prvky, zatímco H nosníky jsou často vybírány pro sloupy a těžší konstrukční rámy. Toto je pouze obecné rozlišení; skutečný řez by měl být určen konstrukčním návrhem.
I paprsek by neměl být nahrazen paprskem H jednoduše proto, že se obě sekce zdají podobné nebo jedna je snadněji dostupná.
Q235B se běžně používá pro tovární nosníky, plošiny, podpěry zařízení a obecnou konstrukční výrobu, kde vybraná sekce splňuje požadované podmínky zatížení.
Q355B poskytuje vyšší pevnost materiálu a může být specifikován pro těžší konstrukční aplikace, kde to návrh vyžaduje.
Vyšší třída oceli neznamená, že menší průřez je automaticky vhodný. Pokud se jakost změní za účelem snížení hmotnosti oceli, je třeba znovu zkontrolovat konstrukční návrh na pevnost, průhyb a stabilitu.
Paprsek je vytvořen přímo řadou operací válcování za tepla:
Ocelový předvalek → ohřev → hrubé válcování → meziválcování → dokončovací válcování → klížení → rovnání → řezání → kontrola → svazkování
Po sobě jdoucí válcovací průchody vytvoří stojinu a příruby a uvedou průřez do požadovaných rozměrů. Po válcování se nosník zkontroluje na rozměry, přímost a stav povrchu.
Tmavé okují, které se běžně vyskytují na černé oceli válcované za tepla, je výrobní povrch vytvořený během válcování a neměl by být zaměňován s atmosférickou rzí.
Základní geometrie stojiny a příruby se vyrábí během válcování, takže zákazník obdrží hotový konstrukční díl spíše než samostatné desky, které je třeba vyrobit do prvku ve tvaru I.
To zjednodušuje následné řezání a výrobu a zabraňuje použití podélného svaru k vytvoření základního profilu nosníku. Konzistentní válcované sekce také usnadňují koordinaci materiálových plánů a výrobních výkresů na dávkových projektech.
I-Beam válcovaný za tepla se používá hlavně tam, kde I-profil poskytuje vhodný konstrukční ohýbací prvek.
U strojních aplikací by výběr nosníku měl brát v úvahu více než celkovou hmotnost zařízení. Rozpětí podpěry, montážní body, rozložení zatížení, vibrace a opakované zatížení – to vše může ovlivnit požadovanou sekci.
U dodávaných strojních projektů byly nosníky 14#–20# I použity pro základny zařízení a výrobu podpěr.
Pro tovární konstrukci bylo dodáno 16#–25# nosníků Q235B I pro nosníky související se střechou, prvky plošiny a nosné konstrukce.
Konzistentní rozměry průřezů jsou důležité pro sériovou výrobu, protože nosníky se musí během instalace vyrovnat se spojovacími deskami a sousedními konstrukčními prvky.
Hot-Rolled I-Beam je dodáván jako černá ocel válcovaná za tepla bez antikorozního povlaku.
Pro suché vnitřní aplikace lze černý povrch použít, pokud projekt nevyžaduje další ochranu proti korozi. Pro exponované venkovní ocelové konstrukce lze podle provozního prostředí specifikovat nátěr, žárové zinkování nebo jiný vhodný nátěrový systém.
Tam, kde je požadováno zinkování, by mělo být řezání, vrtání a další výroba přednostně dokončena před procesem galvanizace. To snižuje množství obnažené oceli, která by jinak vyžadovala opravu po zpracování.
Rongheng může zajistit zpracování podle výkresu projektu, včetně:
U velkých zakázek mohou zákazníci před výrobou poskytnout seznam nářezů a výrobní výkresy. To umožňuje koordinovat délky nosníků a požadavky na zpracování s instalačními rozměry.
Kontrola se zaměřuje na jakost materiálu, označení sekce a hotové rozměry.
Materiálové certifikáty a odsouhlasené kontrolní záznamy lze dodat dle požadavků projektu. Pokud je to uvedeno ve smlouvě, lze také zajistit kontrolu třetí stranou.
Objednávky oceli mohou být vypořádány skutečnou hmotností nebo teoretickou hmotností dle kupní smlouvy.
Skutečná hmotnost vychází z naměřené hmotnosti dodaného materiálu. Teoretická hmotnost se vypočítá z publikované jednotkové hmotnosti vybraného úseku a jeho dodané délky.
Například nosník s teoretickou jednotkovou hmotností 20 kg/m a délkou 12 m má teoretickou hmotnost 240 kg.
U hromadných objednávek by měl být způsob vypořádání potvrzen před výrobou a odesláním.

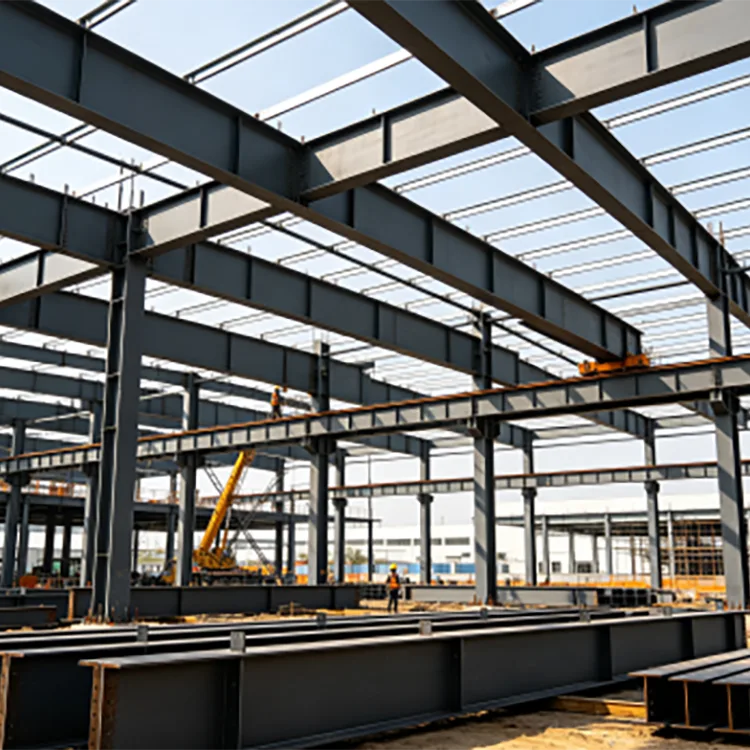

Projekt továrny v Severní Číně používal 16#–25# Q235B I-Beam válcovaný za tepla pro střešní nosníky, plošiny a podpůrné konstrukce. Materiál byl dodáván v dávkách s kontrolou řezů a rozměrů dokončenými před výrobou.
Výrobce strojů použil nosníky 14#–20# I pro základny zařízení a podpůrné konstrukce. Nosníky byly nařezány a vyrobeny podle požadovaných rozměrů podpory před povrchovou úpravou.
Pro projekt infrastruktury v jihovýchodní Asii byly dodány nosníky Q355B I pro rámování závodu a nosné konstrukce potrubí. Zakázka zahrnovala třídění, vyztužení svazků a exportní dokumentaci pro kontejnerovou přepravu.
Dodavatelský řetězec společnosti Rongheng sídlí v Tianjin Daqiuzhuang s přístupem k profilové oceli válcované za tepla, skladování, zpracování a exportní logistice.
Common I Beam sekce od 10# do 63# mohou být uspořádány podle skladových zásob a poptávky projektu. Q235B a Q355B jsou k dispozici pro různé konstrukční požadavky, zatímco řezání s pevnou délkou a dohodnuté zpracování lze koordinovat před odesláním.
U zámořských objednávek lze také koordinovat třídění materiálu, svazování, nakládání kontejnerů a exportní dokumentaci podle požadavků na zásilku.
Běžně se používá pro tovární nosníky, střešní a plošinové konstrukce, základny zařízení, potrubní regály, skladové konstrukce a další konstrukční ocelové konstrukce.
Ne. Jejich geometrie příruby a vlastnosti průřezu jsou různé. I nosník by neměl být nahrazen H nosníkem bez kontroly konstrukčních požadavků.
Ani jedno není univerzálně lepší. Vhodný průřez závisí na rozpětí, zatížení, vlastnostech průřezu, podmínkách podpory a konstrukčním návrhu.
Q235B a Q355B jsou hlavní dodávané třídy. Pokud to projekt vyžaduje, lze diskutovat o dalších stupních.
Běžný rozsah velikostí je 10#–63#, včetně sekcí řady a / b. Přesné rozměry a teoretická jednotková hmotnost závisí na zvoleném označení sekce.
Ano. Standardní délky zahrnují 6 m, 9 m a 12 m, řezání s pevnou délkou lze zajistit dle požadavků projektu.
Ano. Vrtání, řezání, úkosování, rovnání a odstraňování otřepů lze uspořádat podle výkresů a dohodnutých požadavků na zpracování.
Ano. Nosník může být nejprve vyroben a poté žárově zinkován, pokud je vyžadována dodatečná antikorozní ochrana pro venkovní nebo vlhké prostředí.
Ne automaticky. Změna třídy oceli by měla být zkontrolována s ohledem na konstrukční zatížení, velikost průřezu a požadavky na návrh.
Teoretická váha se běžně vypočítává z publikované jednotkové hmotnosti vybraného úseku vynásobené jeho délkou. Je-li to uvedeno ve smlouvě, lze také použít vypořádání skutečné váhy.
Materiálové certifikáty a dohodnuté kontrolní záznamy mohou být dodány podle požadavků projektu. V případě potřeby lze také zajistit kontrolu třetí stranou.
Ano. Pro mezinárodní zakázky lze koordinovat dodávku profilové oceli, řezání pevné délky, dohodnuté zpracování, svazování, kontrolní dokumentaci, nakládku kontejnerů a exportní dokumentaci.
