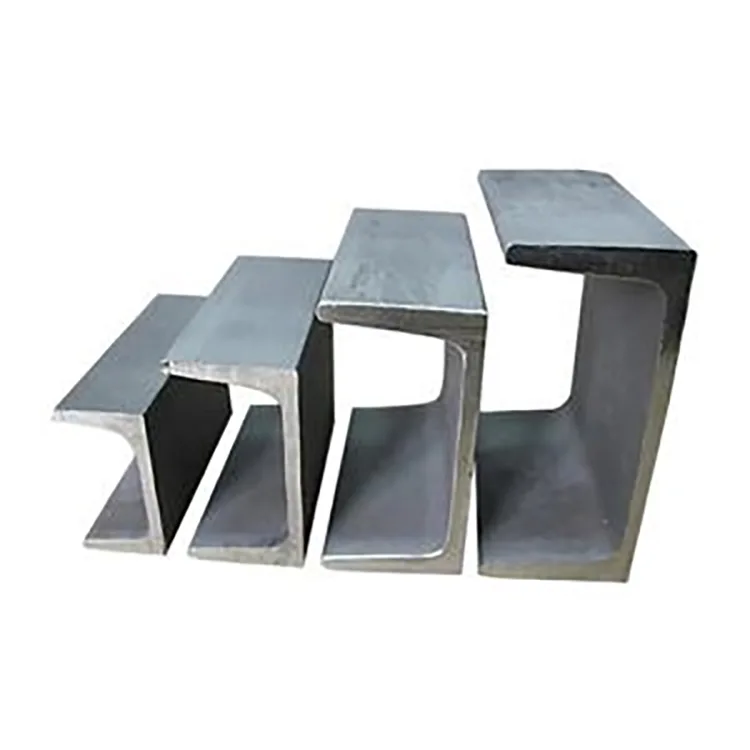

Žárově pozinkovaný ocelový žlab je za tepla válcovaný ocelový profil ve tvaru U s stojinou a dvěma přírubami. Uvedené velikosti zahrnují 6#, 8#, 10#, 12#, 14#a a 16#a, přičemž k dispozici jsou Q235B a Q355B. Kanál je zpracován a následně žárově zinkován pro venkovní aplikace a aplikace náchylné ke korozi.
Otevřená sekce ve tvaru U poskytuje praktickou spojovací plochu pro konzoly, šrouby, vzpěry a podpěry zařízení. Pozinkovaný povrch chrání ocelový povrch před atmosférickou korozí.
| Velikost kanálu | Pás × Příruba × Tloušťka pásu (mm) | Teoretická hmotnost (kg/m) | Standardní délka |
| 6# | 60 × 37 × 4,8 | 6.928 | 6 m / 9 m / 12 m |
| 8# | 80 × 43 × 5,0 | 8.045 | 6 m / 9 m / 12 m |
| 10# | 100 × 48 × 5,3 | 10.007 | 6 m / 9 m / 12 m |
| 12# | 120 × 53 × 5,5 | 12.059 | 6 m / 9 m / 12 m |
| 14#a | 140 × 58 × 6,0 | 14.535 | 6 m / 9 m / 12 m |
| 16#a | 160 × 63 × 6,5 | 17.241 | 6 m / 9 m / 12 m |
Jiné sekce a/b kanálu mohou být dodány podle výkresů a požadavků projektu. K dispozici je řezání, děrování, vrtání, ohýbání a další dohodnuté zpracování v pevné délce.
Q235Bse běžně používá pro nosné rámy, podpěry zařízení, skladové konstrukce, zábradlí a obecnou ocelovou výrobu.
Q355Bposkytuje vyšší pevnost materiálu a může být specifikován pro vyšší zatížení, větší rozpětí a náročnější konstrukční aplikace.
Třída materiálu a velikost kanálu by měly být vybrány společně s rozpětím, zatížením, roztečí podpěr a konstrukčním výpočtem.
| Požadavek | Tloušťka povlaku |
| Průměrný zinkový povlak | ≥85 μm |
| Místní minimum | ≥65 μm |
| Uříznutý konec | ≥45 μm |
| Možnost silné koroze | ≥100 μm |
Pro pobřežní, chemická nebo jiná vysoce korozivní prostředí lze specifikovat silnější zinkový povlak podle požadavků projektu.
Při nákupu by měl být požadavek na povrchovou úpravu uveden spolu s jakostí oceli, velikostí kanálu a délkou, například:Q355B / 12# / žárově zinkováno / průměrný zinek ≥85 μm / 6 m.
Žlab je nejprve vyroben a po požadovaném řezání a mechanickém opracování pozinkován.
Za tepla válcovaná kanálová ocel → klížení a rovnání → řezání / zpracování → odmašťování → moření → tavidlo → sušení → žárové zinkování → chlazení → pasivace → kontrola zinkováním → výstupní kontrola → balení.
Zinková lázeň se typicky udržuje na teplotě kolem 450 °C. Zinkový povlak vzniká reakcí mezi připraveným ocelovým povrchem a roztaveným zinkem.
| Aplikace | Typické použití |
| Ocelové budovy | Nosné rámy, plošiny a sekundární konstrukce |
| Závěsové stěny | Hlavní a vedlejší podpůrné členy |
| Solární energie | Zemní FV podpěry, základny a rámy zařízení |
| Obecní práce | Základny zábradlí, podpěry lamp a venkovní konstrukce |
| Energie a komunikace | Kabelové podpěry, držáky a rámy zařízení |
| Zemědělství | Rámy skleníků a podpěry zařízení |
| Průmyslové závody | Stojany na vybavení, podpěry odpadních vod a venkovní konstrukce |
| Sklady | Konstrukční rámy, plošiny a nosné systémy |
Řezání, děrování a vrtání s pevnou délkou mohou být normálně dokončeny před galvanizací, takže zpracovaný člen získá po výrobě ochranu zinkem.
Pokud je pozinkovaný kanál po dodání vyříznut nebo vyvrtán, je třeba odkrytou ocel očistit a opravit vhodným povlakem bohatým na zinek. Svařování také odstraňuje zinek z vyhřívané oblasti a vyžaduje opravu bohatou na zinek po svařování.
Kontrola může zahrnovat následující položky:
K projektovým zakázkám lze dodat materiálové certifikáty a záznamy o kontrole zinkování. V případě potřeby lze také zajistit kontrolu třetí stranou.

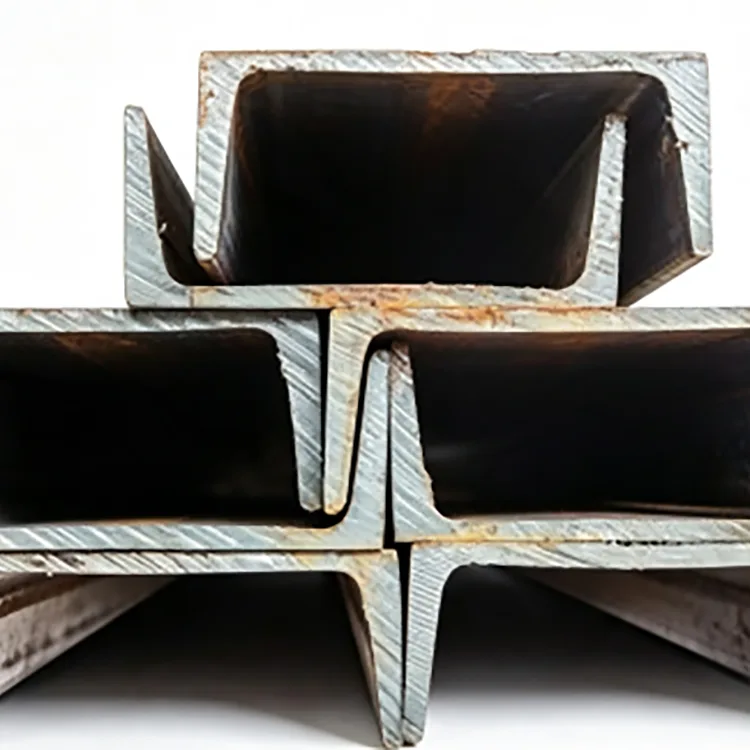

Ocel s černým kanálem nemá žádnou zinkovou antikorozní vrstvu a normálně vyžaduje nátěr nebo jiný ochranný nátěr pro venkovní použití. Žárově zinkovaná ocel s kanálky dostává svůj zinkový povlak během továrního zpracování, což eliminuje potřebu samostatného celoplošného lakování po dodání.
U suchých vnitřních konstrukcí může být postačující černý kanál, pokud to povoluje projektová specifikace. U venkovních konstrukcí nebo konstrukcí vystavených vlhkosti by měl být požadovaný systém protikorozní ochrany specifikován společně s konstrukčním řezem.
Zakázky na zakázku mohou zahrnovat řezání s pevnou délkou, děrování, vrtání, ohýbání, úkosování, broušení a další zpracování podle výkresů.

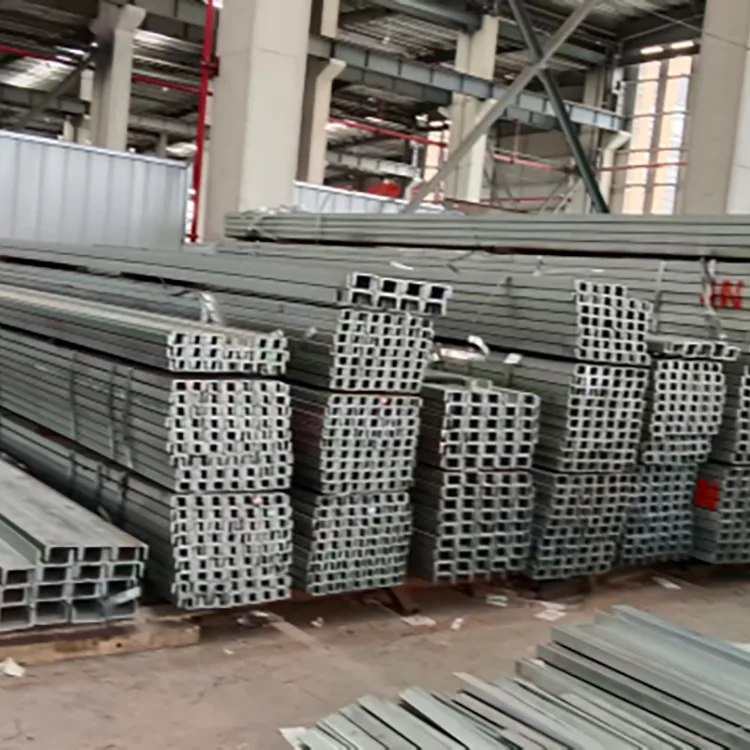

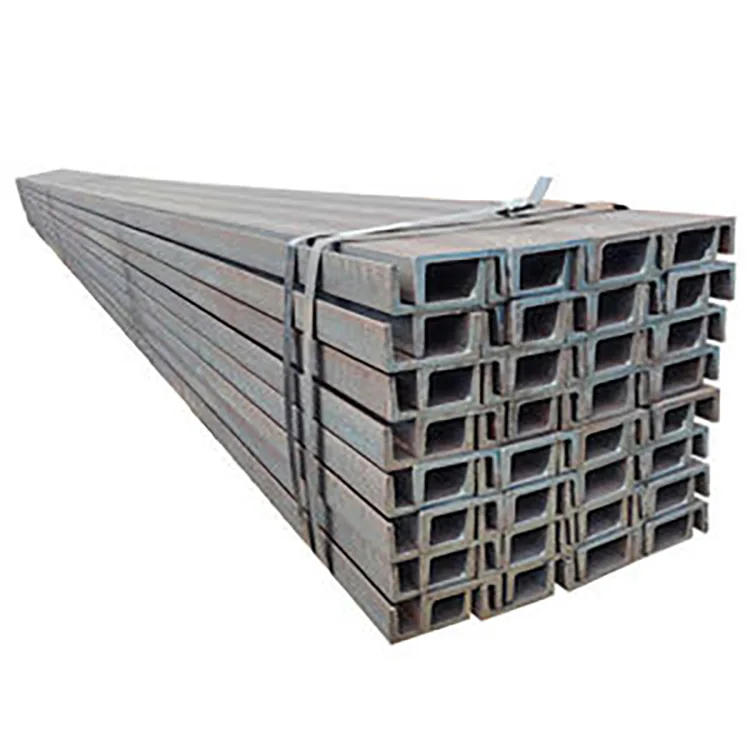

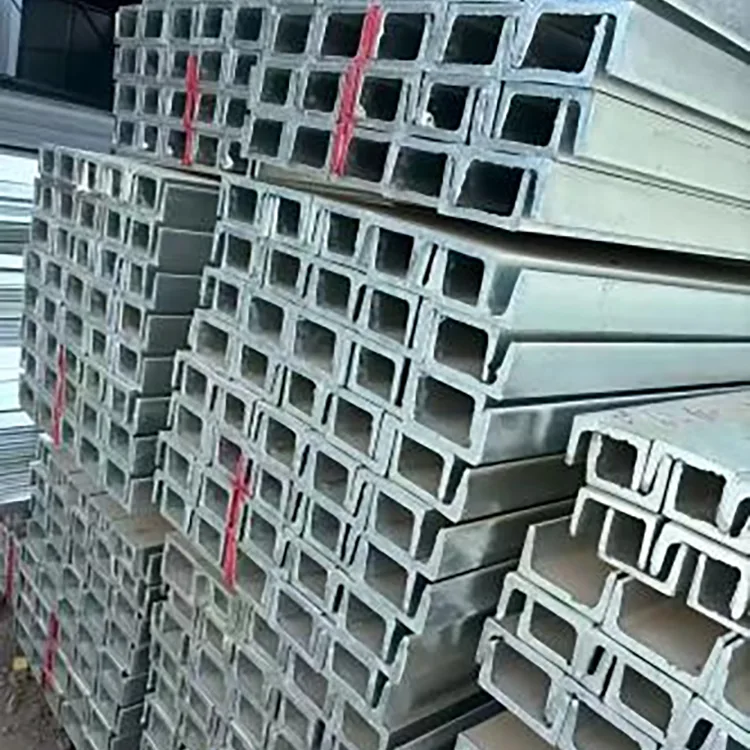

U exportních objednávek může být kanálová ocel spojena a vyztužena pro námořní přepravu. Během přepravy a skladování lze použít ochranu odolnou proti vlhkosti, aby se snížilo poškození při manipulaci a riziko bílé rzi.
Rongheng dodává ocelové výrobky z Tianjin Daqiuzhuang a může kombinovat standardní velikosti kanálů s řezáním s pevnou délkou a výrobou specifickou pro daný projekt.
Běžné uvedené velikosti jsou 6#, 8#, 10#, 12#, 14#a a 16#a. Další části a/b lze projednat podle výkresů a požadavků.
Standardní délky jsou 6 m, 9 m a 12 m. Pevné délky lze dodat dle požadavků objednávky.
Q235B se běžně používá pro konvenční konstrukční výrobu. Q355B má vyšší pevnost materiálu a používá se tam, kde konstrukční výpočet vyžaduje vyšší pevnostní třídu.
Standardní požadavek může být specifikován jako průměrný zinkový povlak ≥85 μm, s místním minimem ≥65 μm a povrchem řezu ≥45 μm. Povlaky ≥100 μm mohou být specifikovány pro větší vystavení korozi.
Ano. Řezání s pevnou délkou, děrování a vrtání lze před galvanizací uspořádat podle výkresů. Řezání nebo svařování po zinkování vyžaduje opravu postižené oblasti bohatou na zinek.
Ano. Je určen pro aplikace, kde je ocel vystavena vlhkosti nebo atmosférické korozi. Požadavek zinkového povlaku by měl být zvolen podle skutečného prostředí.
Ano. Uvedené aplikace zahrnují pozemní PV podpěry, základny a rámy zařízení. Velikost kanálu, třída oceli a zinkový povlak by měly být specifikovány podle konstrukčních a ekologických požadavků projektu.
Lze dodat materiálové certifikáty, záznamy o kontrole zinkování a další dohodnuté dokumenty kvality. V případě potřeby lze také koordinovat kontrolu třetí stranou.
