Pozinkovaná Z Vaznice

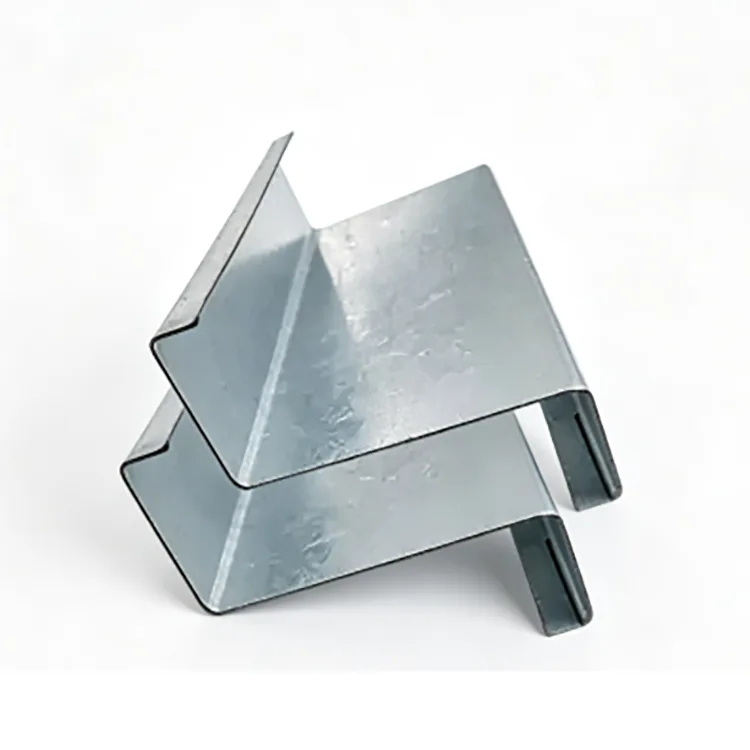

Pozinkovaná Z vaznice je za studena tvarovaný konstrukční profil vyrobený z ocelového pásu Q235B nebo Q355B. Pás prochází několika formovacími válci, aby se vytvořil Z profil, následuje řezání, děrování a rohové zpracování. Hotový prvek je poté mořen, tavivován a žárově zinkován jako kompletní profil.

Profil Z se používá hlavně na šikmých střechách, protože sousední prvky se mohou na svých koncích překrývat. To podporuje spojité linie vaznic a může snížit počet samostatných spojů ve srovnání s konvenčními C profily. Může být také použit pro rámování stěn a jiných lehkých ocelových konstrukcí, pokud jeho geometrie a nosnost vyhovuje návrhu.

Výrobní sekvence je důležitá: tváření, řezání a děrování jsou dokončeny před galvanizací, což umožňuje, aby dokončený Z profil a jeho zpracované oblasti získaly zinkový povlak během fáze galvanizace.

Kde sekce Z dělá rozdíl

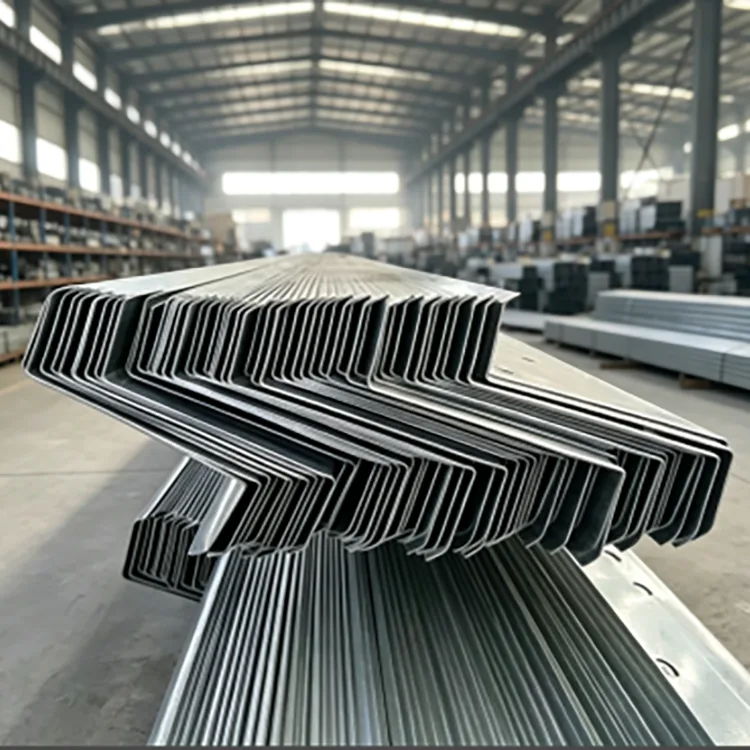

Definujícím znakem Z vaznice je překrytí mezi sousedními prvky.

Na šikmé střeše se mohou horní a spodní pásnice sousedních Z profilů překrývat, což umožňuje linii vaznice pokračovat přes střešní konstrukci. To může snížit práci na řezání a spojování ve srovnání se samostatnými prvky v každém rozpětí.

Střechy se sklonem nad 10° jsou obecně vhodnější pro využití výhod přesahu Z-profilu. Pod asi 8° může vaznice C nabídnout jednodušší uspořádání.

Z vaznice lze použít i jako stěnové vaznice. Poslední část by měla následovat podle konstrukčních výkresů a výpočtu zatížení.

Galvanizace se provádí po výrobě

Ocelový pás se nejprve zpracuje na hotový Z profil. Řezání, děrování a rohové práce jsou dokončeny před vstupem prvku do galvanizační lázně. Kompletní profil je poté vyčištěn, roztaven a ponořen do roztaveného zinku při teplotě přibližně 450 °C.

Ocelový svitek → vyrovnávání → válcování za studena → řezání na pevnou délku → děrování a řezání rohů → rovnání a odlehčení pnutí → odmašťování a moření → tavení → sušení → žárové zinkování → chlazení a pasivace → kontrola zinkování → kontrola vzhledu → balení.

Tato sekvence umožňuje galvanizaci vytvořených rohů a spojovacích otvorů společně s dokončeným profilem.

Hlavní specifikace

Zinkový povlak by měl odpovídat koroznímu prostředí

Pro běžnou venkovní expozici ve vnitrozemí, jako jsou běžné tovární střechy a střešní fotovoltaické konstrukce bez solné mlhy nebo chemických plynů, je běžnou výchozí specifikací ≥85 μm.

Pro budovy pro hospodářská zvířata, vlhké dílny a stavby na břehu řeky poskytuje 120–180 μm vyšší úroveň nátěru.

Pro pobřežní oblasti, přístavy, chemické závody a okolí odpadních vod lze doporučený rozsah zvýšit na 200–275 μm.

Konečný nátěr by měl být potvrzen podle korozního prostředí projektu a požadavků na design.

Q235B nebo Q355B?

Pro běžné tovární střechy, střešní fotovoltaické konstrukce a zemědělské budovy je Q235B běžně dostačující, pokud požadovaný průřez a tloušťka splňují vypočtené zatížení.

Q355B je vhodný pro vaznice s velkým rozpětím, oblasti se silným sněhem, oblasti se silným větrem a náročné pobřežní projekty. Na základě dodaných projektových dat může Q355B poskytnout přibližně o 30 % vyšší nosnost na stejném úseku za srovnatelných podmínek. Zda to umožňuje menší průřez nebo nižší spotřebu oceli, musí být určeno statickým výpočtem.

Třída materiálu by proto měla být zvolena podle konstrukčních požadavků.

Výběr průřezu Z a tloušťky stěny

Výška sekce určuje celkovou geometrii vaznice, zatímco tloušťka stěny ovlivňuje odolnost proti zatížení a deformaci.

Pro tloušťku stěny:

1,2–1,4 mm se obecně používá pro aplikace s malým rozpětím a nízkou zátěží.

1,5–2,0 mm je běžný rozsah pro tovární střešní vaznice a střešní fotovoltaické konstrukce.

2,2–3,0 mm je vhodnější, když má střecha větší rozpony nebo vyšší zatížení sněhem, větrem nebo konstrukcí.

Výška a tloušťka průřezu by měla být zvolena společně s rozpětím, roztečí vaznic, zatížením střechy a povoleným průhybem.

Kde se používá pozinkovaná vaznice Z

Ocelové tovární střechy: střešní vaznice a stěnové vaznice pro exponované průmyslové objekty.

Střešní fotovoltaické systémy: zvláště šikmé střechy, kde překrytí Z-profilů může zjednodušit uspořádání vaznic.

Pobřežní budovy: odkryté střechy a ohrazení v blízkosti pobřeží a přístavů, v případě potřeby s použitím zvýšeného zinkového povlaku.

Stavby pro hospodářská zvířata a zemědělství: kůlny s vysokou vlhkostí, skleníky a další budovy, kde kondenzace může urychlit korozi oceli.

Vlhká průmyslová zařízení: rámování střech a stěn kolem dílen, kde by běžná černá ocel vyžadovala dodatečnou ochranu proti korozi.

Venkovní tenkostěnné ocelové konstrukce: komunální a jiné exponované konstrukce se šikmými střechami.

Co přináší žárové zinkování

Zinkový povlak poskytuje bariérovou ochranu a obětní ochranu. Odděluje ocelový substrát od vlhkosti a kyslíku, zatímco zinek může také poskytnout elektrochemickou ochranu kolem malých oblastí místního poškození povlaku.

To je užitečné pro střešní vaznice, protože přemalování instalované střešní konstrukce je obtížnější než ošetření oceli na úrovni terénu.

Žárové zinkování poskytuje ochranu proti korozi napříč tvářenými povrchy. Nenahrazuje správné odvodnění, návrh spoje nebo opravu místa po řezání a svařování.

Tři společná srovnání veřejných zakázek

Pozinkovaná vaznice Z vs pozinkovaná vaznice C

Z vaznice je zvláště užitečná, když se sousední prvky mohou překrývat podél šikmé střechy. Vaznice C je často vhodnější pro plošší střechy nebo uspořádání, kde přesah nabízí malý praktický přínos.

Pozinkovaná vaznice Z vs lakovaná vaznice Z

Barva poskytuje ochranu povrchu, ale je třeba vzít v úvahu poškození kolem rohů, děr, řezů a spojovacích bodů. Žárové zinkování se aplikuje na dokončený profil a poskytuje ochranu proti korozi exponované oceli. Často uváděná „5–10krát delší“ životnost by neměla být považována za univerzální pravidlo, protože účinnost nátěru silně závisí na nátěrovém systému, přípravě a expozici.

Žárově pozinkovaná Z vaznice vs galvanicky pozinkovaná Z vaznice

Elektrogalvanizované povlaky jsou obvykle mnohem tenčí než povlaky žárově pozinkované. Pro dlouhodobé vystavení venkovnímu prostředí je obecně specifikováno žárové zinkování, když je vyžadována podstatná ochrana zinkem.

Co by si měli kupující před objednávkou zkontrolovat

U projektovaného projektu střechy by objednávka měla obsahovat více než jen „vaznici Z“.

Řez: Z100–Z300 nebo profil specifický pro výkres.

Tloušťka stěny: 1,2–3,0 mm.

Třída oceli: Q235B nebo Q355B.

Zinkový povlak: ≥85 μm, 120–180 μm nebo 200–275 μm podle expozice.

Délka: standardní nebo pevná nestandardní délka.

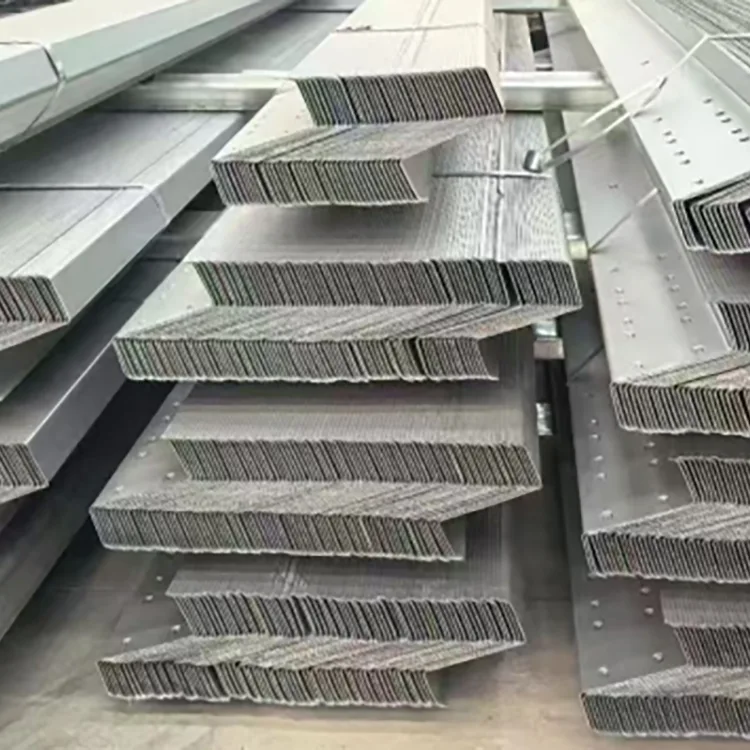

Děrování: průměr otvoru, rozteč a umístění podle výkresů.

Povrch: žárově zinkovaný po tváření a zhotovení.

Jasnou specifikaci, jako je Q355B / Z200 / 2,0 mm / 200 μm zinek / pevná délka / předem děrovaný, je pro výrobce snazší citovat a vyrábět konzistentně než obecný požadavek na „galvanizovanou ocel Z“.

Připojení a zpracování webu

Hlavní řezání a děrování by mělo být pokud možno dokončeno před galvanizací. Pokud je na místě nevyhnutelné dodatečné vrtání nebo řezání, měla by být odhalená ocel očištěna a ošetřena vhodným opravným nátěrem bohatým na zinek.

Svařování odstraňuje zinek kolem svaru. Po svařování by měla být oblast vyčištěna a opravena. Tam, kde to konstrukční řešení umožňuje, jsou šroubové spoje snadněji ovladatelné na pozinkovaných vaznicích.

Výroba a kontrola kvality

Řízení výroby začíná u ocelového pásu. Vstupní svitek je před válcováním zkontrolován na jakost, tloušťku a stav povrchu.

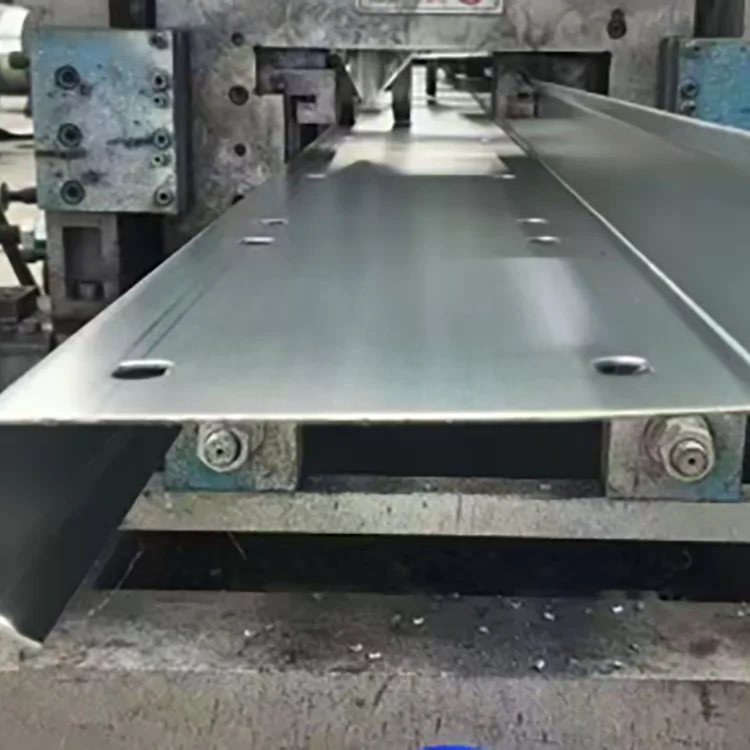

Během tváření se rozměrové kontroly zaměřují na výšku průřezu, geometrii příruby, tloušťku stěny, přímost a kroucení. Vysekávání se kontroluje podle schváleného výkresu.

Po galvanizaci je povlak zkontrolován na pokrytí, tloušťku, vzhled a vady, jako jsou holá místa, odlupování nebo nadměrné usazování zinku. Před balením se také kontroluje přesnost pevné délky a celková přímost.

Reference výběru projektu

Vnitrozemská strmá tovární střecha nebo střešní PV: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Hospodářská zvířata, vlhká dílna nebo projekt na břehu řeky: Q235B nebo Q355B, 120–180 μm.

Pobřežní nebo přístavní projekt: Q355B, 200–275 μm, s tloušťkou stěny zvolenou pro konstrukční zatížení.

Velkorozponová střecha se silným větrem nebo sněhem: Q355B, větší Z profil a tloušťka stěny 2,2–3,0 mm, kde je požadováno.

Suchá vnitřní střecha: nepotažená za studena tvarovaná Z vaznice může být ekonomičtější volbou.

FAQ

Q1. Poškodí se zinkový povlak při překrytí Z vaznic?

Normální šroubovaný přesah by neměl způsobit velkoplošné odlupování, když má pozinkovaný povlak dobrou přilnavost. Malá mechanická poškození lze opravit opravnou barvou bohatou na zinek.

Q2. Lze svařovat pozinkované Z vaznice?

Ano, ale zinkový povlak kolem svaru se teplem poškodí. Svařovaná oblast by měla být po svařování očištěna a opravena. Šroubové spoje jsou obecně preferovány tam, kde je to praktické.

Q3. Je vaznice Z vhodná pouze na střechy?

č. Lze použít i jako nástěnnou vaznici. Vaznice C jsou však často výhodnější pro stěnové systémy, protože překrytí průřezu Z je méně užitečné u svislého rámování stěn.

Q4. Lze pozinkovanou Z vaznici použít pro 25letý střešní fotovoltaický projekt?

Může být specifikován pro FV konstrukce s dlouhou životností, ale zinkový povlak musí být přizpůsoben skutečnému prostředí. Vnitrozemské a pobřežní projekty by neměly automaticky používat stejnou tloušťku povlaku.

Q5. Jak poznám Z vaznici, která byla před tvarováním pozinkována?

Zkontrolujte vytvořené rohy, zda nevykazují nepřetržité praskání nebo odlupování zinkového povlaku. Pro nákup potvrďte postup výrobce a požadujte, aby byl profil Z vytvarován a děrován před žárovým zinkováním.

Q6. Může výrobce dodat předražené Z vaznice?

Ano. Velikost otvoru, rozteč a polohu lze vyrobit podle konstrukčních výkresů. Dokončení děrování před galvanizací také umožňuje, aby zpracovávané oblasti během fáze galvanizace přijaly zinek.

Q7. Jaký zinkový povlak by měl být použit v blízkosti pobřeží?

Pro silnou pobřežní expozici může být jako výchozí požadavek specifikován povlak 200–275 μm. Konečný nátěr by měl být určen podle korozních podmínek projektu a příslušných specifikací.

Q8. Je silnější Z vaznice vždy lepší?

Ne. Silnější stěna zvyšuje spotřebu oceli a náklady. Správná tloušťka závisí na rozpětí, rozestupech, zatížení větrem a sněhem, výšce sekce a statickém výpočtu.
