Za studena tvarovaná Z profilová ocel

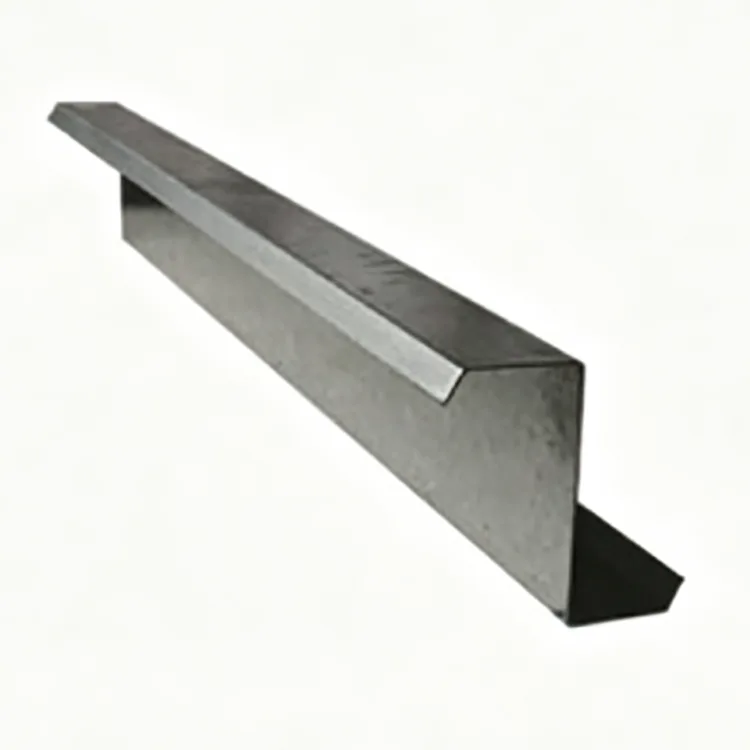

Za studena tvarovaná Z Profilová ocel je za studena tvarovaný tenkostěnný ocelový profil vyrobený z ocelového pásu válcovaného za tepla kontinuálním válcováním při pokojové teplotě. Pás prochází několika tvářecími stolicemi a je postupně tvarován do Z profilu bez vysokoteplotního válcování za tepla.

Proces tváření za studena zlepšuje rozměrovou konzistenci a také zavádí mechanické zpevnění oceli. Výsledný profil kombinuje relativně nízkou hmotnost s užitečným výkonem v ohybu, díky čemuž je široce používán pro střešní a stěnové vaznice v lehkých ocelových konstrukcích.

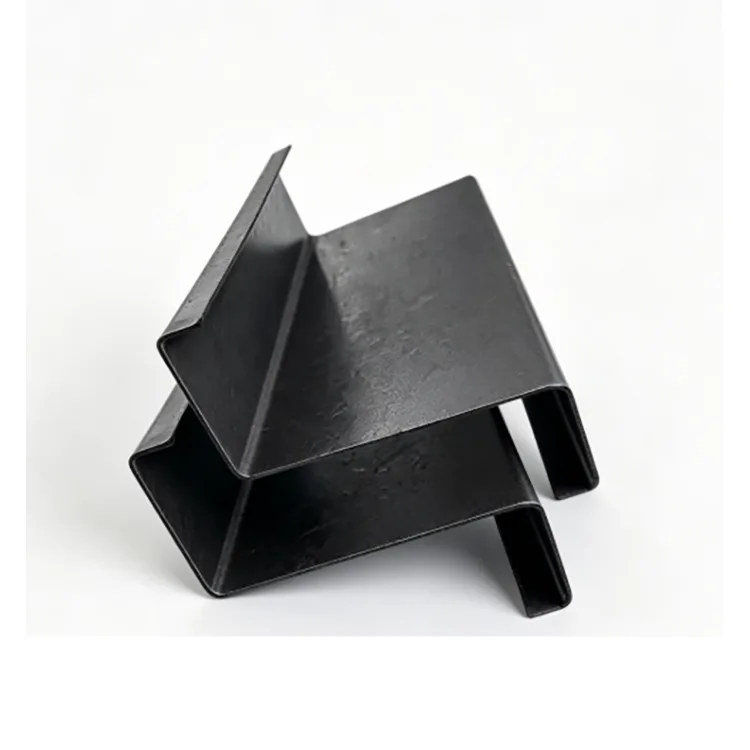

Profil ve tvaru Z má další praktickou výhodu: jeho přesazené příruby umožňují překrytí sousedních vaznic. To je zvláště užitečné na střechách s velkým sklonem, kde je vyžadováno uspořádání průběžných vaznic kolem hřebene.

Doporučené prostředí: uzavřené vnitřní budovy, suché dílny a sklady bez přímého deště, posypové soli, kyselé nebo zásadité korozivní vlhkosti.

Výrobní proces

Výrobní linka začíná vstupní kontrolou ocelového svitku. Po vyrovnání a narovnání pás prochází více válcovacími stanicemi, kde je postupně ohýbán do požadovaného tvaru Z.

Servo CNC řezání poskytuje specifikovanou délku prvku, zatímco automatické děrování může být přidáno podle konstrukčních výkresů. Hotové profily pak procházejí rovnáním a kontrolou rozměrů před klasifikací, svazováním a skladováním.

Kontrola ocelových svitků → vyrovnávání a rovnání → progresivní tváření za studena → tváření Z-profilů → servo CNC řezání pevné délky → automatické děrování → rovnání → vizuální a rozměrová kontrola → svazování a skladování

Vzhledem k tomu, že profil je tvarován progresivně spíše než vyráběn konvenčním válcováním za tepla, lze rozměry průřezu, přímost a polohy otvorů průběžně řídit během výroby.

Základní specifikace

Proč používat Z sekci pro střešní vaznice?

Přímé překrytí na hřebenu střechy

Nejviditelnější rozdíl mezi průřezem Z a průřezem C je tvar přírub. Odsazený Z profil umožňuje překrytí sousedních prvků, což může pomoci zachovat kontinuitu hřebenem střechy.

Pro sklony střech nad 10° jsou Z vaznice často praktickou volbou, kde jsou překrývající se prvky součástí konstrukčního návrhu. To snižuje potřebu dalšího řezání a usnadňuje instalaci.

Dobrý ohýbací výkon s nižší hmotností

Průřez ve tvaru Z poskytuje užitečné vlastnosti průřezu pro ohýbání. V kombinaci s kalením za studena to umožňuje použití relativně tenkého profilu ve vhodných střešních a stěnových vaznicích.

Ve srovnání s těžšími tradičními profily válcovanými za tepla může nižší hmotnost snížit požadavky na přepravu, zvedání a instalaci.

Konzistentní přímost a poloha otvoru

Výrobní linka využívá progresivní válcování, CNC řezání a následné rovnání. To pomáhá kontrolovat přímost profilu a kroucení.

U vaznic s předraženými otvory pro šrouby je důležité přesné umístění otvoru, protože chyby mohou ovlivnit spojení mezi vaznicí a hlavním ocelovým rámem. Předděrování před dodáním může snížit řezné a vrtací práce na místě.

Nižší náklady na suché vnitřní projekty

Standardní výrobek je dodáván jako přírodní černá ocel bez galvanizovaného povlaku. U suchých, uzavřených vnitřních budov, kde není vyžadována dodatečná antikorozní ochrana, se tak vyhnou dodatečným nákladům spojeným s pozinkovanými Z profily.

Pokud je budova vystavena dešti, kondenzaci, solné mlze nebo korozivním médiím, měla by být místo toho specifikována verze s ochranou proti korozi.

Pohodlné řezání a svařování

Vzhledem k tomu, že standardní produkt nemá žádný galvanizovaný povlak, jsou běžné operace řezání a svařování jednoduché. To je užitečné při vnitřní výrobě a projektech renovace, kde členové mohou vyžadovat místní seřízení nebo spojovací práce.

Typické aplikace

Produkt se používá hlavně pro:

Střešní vaznice v lehkých ocelových budovách

Velkospádové střechy skladů

Průmyslové dílenské střešní systémy

Halové logistické a skladové budovy

Sekundární rámování stěn a střech

Systémy lehkých ocelových krytů

Projekty renovace vnitřních továren

Je to sekundární konstrukční prvek, jako je vaznice, spíše než náhrada za hlavní sloupy nebo primární nosníky budovy.

Skutečné projektové aplikace

Případ 1: Vaznice Z pro velkospádový halový logistický sklad

Projekt se týkal 50 000 m² uzavřeného logistického skladu se sklonem střechy 12°. Budova byla plně uzavřena a používána v suchém vnitřním prostředí bez přímého vystavení dešti.

Hlavními požadavky byly přímé překrývání vaznic na hřebeni střechy, kontrolované náklady na ocelovou konstrukci, kratší doba instalace a snížené riziko problémů se zarovnáním střešního panelu.

Zvoleným materiálem byla ocel Q355B tvarovaná za studena Z průřezu, Z160–Z200, s tloušťkou stěny 1,8–2,0 mm a předděrovanými otvory pro šrouby.

Sekce Z by se mohly přímo překrývat, což umožňuje, aby hřebenové prvky zůstaly souvislé a omezily práci na řezání a úpravy na místě. Doba instalace se zkrátila o 30 %.

Nízké zkroucení profilů pomohlo ocelovým střešním panelům s barevným povlakem sedět rovnoměrněji, čímž se snížily mezery, které by mohly přispívat k prosakování vody. Lehčí prvky také snížily požadavky na přepravu a zvedání a celkové náklady na ocelovou konstrukci byly o 21 % nižší než u řešení z oceli válcované za tepla.

Projekt prošel schválením a zůstal ve vnitřním provozu bez problémů souvisejících s korozí.

Případ 2: Vylepšení lehkého ocelového krytu v průmyslové dílně

Druhý projekt zahrnoval rekonstrukci starší továrny. Uvnitř dílny byly požadovány nové lehké ocelové konstrukce skříní s relativně velkým sklonem střechy a suchým, větraným vnitřním prostředím.

Vybraným výrobkem byla ocel Q235B za studena tvarovaná Z profilová ocel, Z120–Z140.

Prvky byly dodány připravené k montáži bez rozsáhlého sekundárního zpracování. Překrývající se konstrukce ve tvaru Z odpovídala sklonu střechy a pomáhala udržovat plochý a stabilní systém zastřešení.

Odlehčené prvky také pomohly udržet náklady na renovaci pod kontrolou a zároveň zkrátit instalační práce ve stávající továrně.

Průvodce výběrem sekce Z

Sklon střechy:

Pro sklony střech nad 10° jsou preferovanou možností Z profily, když jsou požadovány překrývající se vaznice. Pro relativně mělké sklony lze uvažovat i C vaznice v závislosti na konstrukčním řešení.

Stupeň materiálu:

Q235B je vhodný pro běžné aplikace na lehké vaznice a skříně. Pro větší rozpětí, vyšší zatížení větrem nebo sněhem a náročnější konstrukční požadavky lze vybrat Q355B spolu s vhodnou velikostí sekce a tloušťkou stěny.

Velikost sekce:

Z100–Z140 lze uvažovat pro lehčí střešní a stěnové sekundární konstrukce. Z160–Z200 je vhodný pro mnoho standardních skladových a dílenských aplikací. Z220–Z300 lze použít tam, kde konstrukční řešení vyžaduje větší průřezy.

Tloušťka stěny:

Dostupný rozsah je 1,2–3,0 mm. Konečná tloušťka by měla být určena spíše na základě rozpětí, rozteče vaznic, zatížení větrem, zatížením sněhem, podmínek připojení a konstrukčních výpočtů než samotné velikosti průřezu.

Prostředí:

Pro suché, uzavřené vnitřní budovy může být přírodní černá ocel Z cenově výhodnou možností. V dílnách s vysokou vlhkostí nebo kondenzací je třeba zvážit vhodný antikorozní nátěr.

Pro venkovní budovy, pobřežní oblasti, konstrukce vystavené dešti nebo zemědělské přístřešky se verze z přírodní černé oceli nedoporučuje. Měl by být zvolen pozinkovaný Z profil nebo jiné řešení chráněné proti korozi.

Ocel z profilu Z tvářená za studena vs. Ocel z profilu C

Výběr by se měl v konečném důsledku řídit spíše konstrukčním návrhem než samotným sklonem střechy. Překrývající se geometrie průřezu Z je jeho hlavní praktickou výhodou tam, kde jsou vyžadovány průběžné spoje vaznic.

Tovární kontrola kvality

U Z vaznic je rozměrová konzistence obzvláště důležitá, protože sekce se musí přesně spojit s hlavním ocelovým rámem a střešními panely.

Kontrola kvality proto zahrnuje ocelový svitek před tvářením, následuje kontrola během tváření válcováním a po řezání. Klíčové kontrolní body zahrnují jakost materiálu, rozměry průřezu, tloušťku stěny, přímost, kroucení, délku řezu, stav břitu a polohu předděrovaného otvoru.

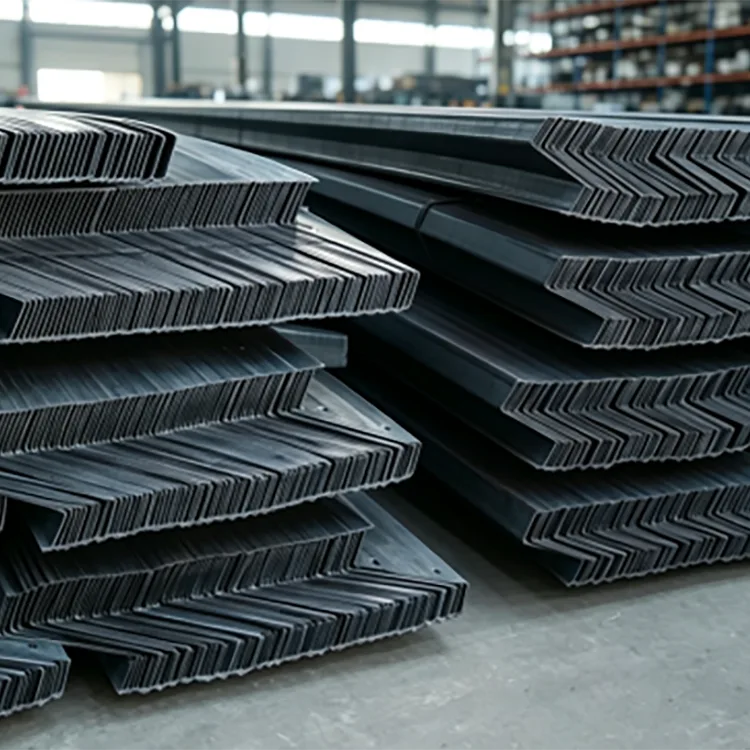

Profily jsou po tvarování narovnány, aby se snížilo zbytkové zkreslení. Před expedicí jsou hotové díly vizuálně a rozměrově zkontrolovány a poté spojeny podle velikosti a požadavků objednávky.

U dávkových objednávek pomáhá zachování stejné jakosti materiálu, specifikace sekce a parametrů zpracování udržovat konzistenci mezi různými výrobními dávkami.

FAQ

Q1: Jak si mohu vybrat mezi ocelí profilu Z a C?

Hlavním hlediskem je střecha a uspořádání připojení. Z profily jsou zvláště užitečné pro střechy, kde se musí sousední vaznice překrývat a pokračovat hřebenem, zejména u větších sklonů střech. C profily mají širší obecnou použitelnost a lze je použít pro mělčí sklony střech v závislosti na konstrukčním řešení.

Q2: Dá se ocel s průřezem Z tvářená za studena snadno kroutit?

Správně vyrobený Z profil prochází progresivním tvářením, dimenzováním a rovnáním, aby se řídilo kroucení a deformace v rámci příslušných standardních požadavků. Zvolená velikost sekce, tloušťka stěny, rozpětí a způsob instalace také ovlivňují její výkon.

Q3: Musí být vnitřní Z vaznice natřena?

Pro suché větrané vnitřní prostředí bez výrazné kondenzace lze přírodní černo-ocelový povrch použít bez dodatečného nátěru, pokud to požadavky projektu umožňují. Pro vlhké dílny nebo prostory s častou kondenzací se doporučuje antikorozní nátěr.

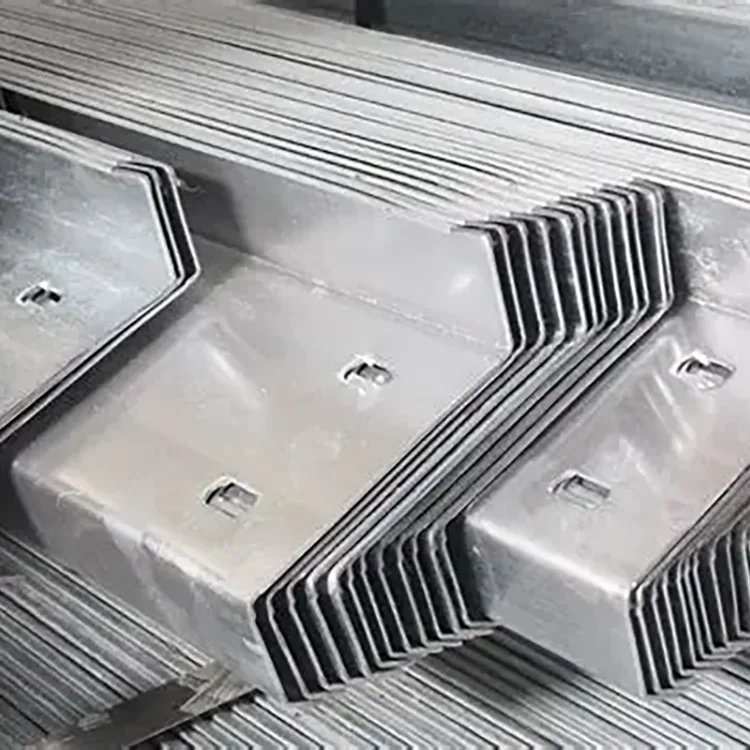

Q4: Mohou být profily Z dodávány s předraženými otvory?

Ano. Před expedicí profilů lze vyrazit otvory pro šrouby podle konstrukčních výkresů. Rohové řezy a úhlové koncové řezy lze vyrobit také podle požadovaných detailů připojení.

Q5: Lze délku přizpůsobit?

Ano. Standardní dodávka je obecně v rozmezí 6–12 m, přičemž lze vyrobit nestandardní pevné délky podle projektových výkresů a požadavků na řezání.

Q6: Lze přírodní černou ocel profilu Z použít venku?

Nedoporučuje se pro přímé venkovní vystavení, dešti, pobřežní solné mlze nebo korozivním prostředí. Za těchto podmínek by měly být zváženy pozinkované nebo jinak korozivzdorné Z profily.
