Pozinkovaná vaznice C

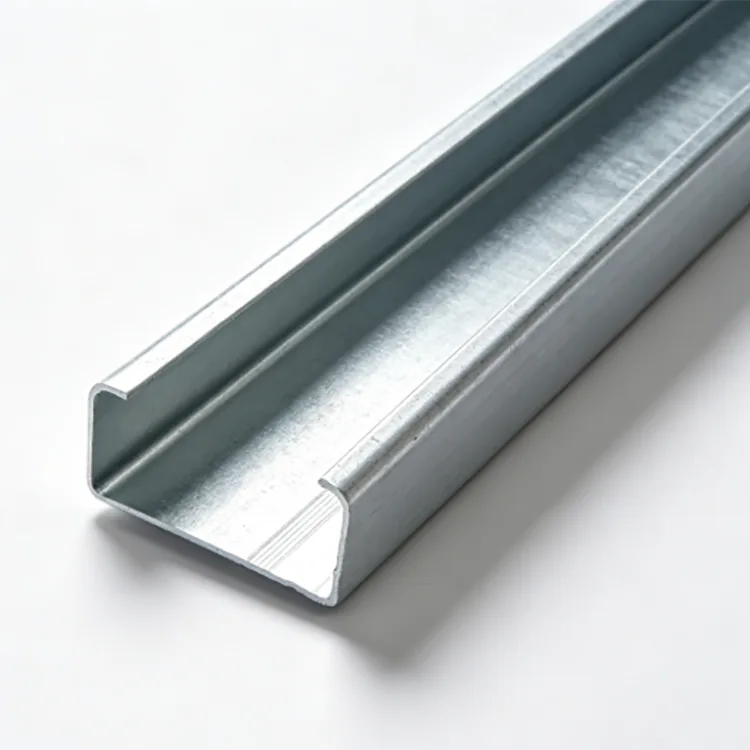

Pozinkovaná vaznice C se vyrábí z ocelového pásu Q235B nebo Q355B kontinuálním válcováním za studena. Profil ve tvaru C se vytvaruje na požadované rozměry, následuje řezání na pevnou délku, děrování a rovnání. Hotový profil pak prochází mořením, tavením, sušením a žárovým zinkováním.

Proces tváření a následně galvanizace umožňuje, aby byl dokončený C profil, včetně jeho hlavních otvorů a řezů, opatřen celkovým zinkovým povlakem. Díky tomu je profil vhodný pro konstrukce vystavené dešti, vlhkosti, posypové soli a jiným korozním podmínkám.

V porovnání s černými vaznicemi C tvarovanými za studena vyžaduje pozinkovaný profil méně běžné korozní údržby a je vhodnější pro dlouhodobé venkovní použití. Zinkový povlak by měl být vybrán podle skutečného prostředí.

Technické specifikace

Proces žárového zinkování

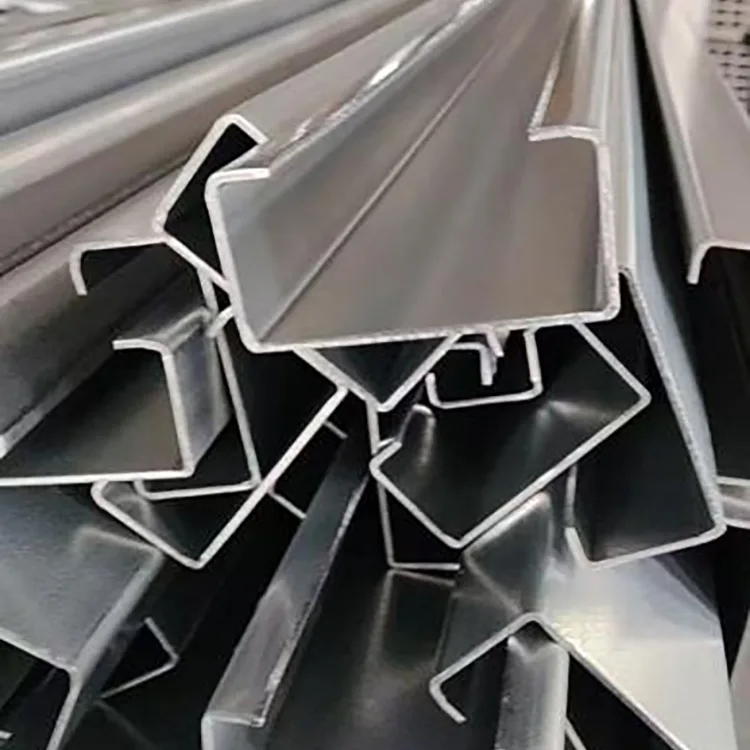

Ocelový pás vstupuje do tvářecí linky za studena, kde vícenásobnými tvářecími průchody vzniká C-profil. Řezání pevné délky, děrování a opracování rohů jsou dokončeny před galvanizací.

Vytvarované sekce jsou mořeny, ošetřeny tavidlem a sušeny před vstupem do lázně roztaveného zinku při přibližně 450 °C. Po zinkování se ochladí a pasivují. Před balením se kontroluje tloušťka, krytí a vzhled zinkového povlaku.

Tvarování a děrování před galvanizací umožňuje, aby dokončený profil a zpracované plochy získaly ochranu zinkem.

Výběr zinkového povlaku

Pro běžné vnitrozemské venkovní podmínky bez silné solné mlhy, agresivních chemických plynů nebo trvale stojaté vody se obecně používá ≥85 μm. Typické aplikace zahrnují vnitrozemské tovární vaznice, přístřešky, venkovní podpěry a horské fotovoltaické projekty.

Pro vlhké továrny, budovy pro hospodářská zvířata, projekty u řek a další prostředí s vyšší vlhkostí může 120–180 μm poskytnout dodatečnou ochranu proti korozi.

Pro pobřežní oblasti, přístavy, mořské stavby, chemické parky, zařízení na odpadní vody a budovy s vysokým obsahem amoniaku lze specifikovat 200–275 μm, pokud je vyžadována silnější ochrana proti korozi.

Požadavek nátěru by měl být potvrzen podle korozních podmínek na místě a očekávané doby provozu.

Q235B nebo Q355B?

Q235B se běžně používá pro standardní fotovoltaické konstrukce, tovární vaznice, lehké venkovní podpěry a obecné ocelové konstrukce.

Q355B je vhodný pro vyšší zatížení větrem nebo sněhem, větší rozpětí, těžší zatížení zařízení a náročnější konstrukční požadavky. Jeho vyšší mez kluzu umožňuje optimalizaci spotřeby průřezu a oceli po strukturálním výpočtu.

Za srovnatelných podmínek řezu dodaná projektová data naznačují, že Q355B může poskytnout o 30 % vyšší nosnost než Q235B. Skutečná kapacita závisí na rozměrech sekce, tloušťce, rozpětí, podmínkách připojení a zatížení.

C Velikost vaznice a tloušťka stěny

C80–C120 je vhodný pro lehké podpěry, upevnění potrubí, malé přístřešky, sekundární vaznice skleníků a lehké ohraňovací konstrukce.

C140–C180 se běžně volí pro tovární střešní a stěnové vaznice, standardní fotovoltaické konstrukce a obecné venkovní ocelové podpěry.

C200–C250 poskytuje větší průřez pro větší rozpětí, vyšší zatížení větrem nebo sněhem a těžší konstrukční požadavky. C280–C300 lze v případě potřeby použít pro střechy s větším rozpětím, základny těžkých zařízení a hlavní venkovní konstrukční aplikace.

Tloušťka stěny 0,8–1,2 mm je vhodná pro lehké konstrukce a aplikace s omezeným zatížením. 1,5–2,0 mm je hlavní řada pro tovární vaznice, FV konstrukce a obecné venkovní nosné aplikace. Pro větší rozpětí, podpěry těžké techniky, vysoké zatížení sněhem a silné větrné podmínky lze podle statických výpočtů zvolit 2,5–3,0 mm.

Výška sekce a tloušťka stěny by měly být uvažovány společně s roztečí vaznic, rozpětím, zatížením střechy, zatížením větrem, zatížením sněhem a návrhem spoje.

Aplikace

Pozinkovaná vaznice C se používá tam, kde za studena tvarovaný C profil potřebuje dlouhodobou ochranu proti korozi.

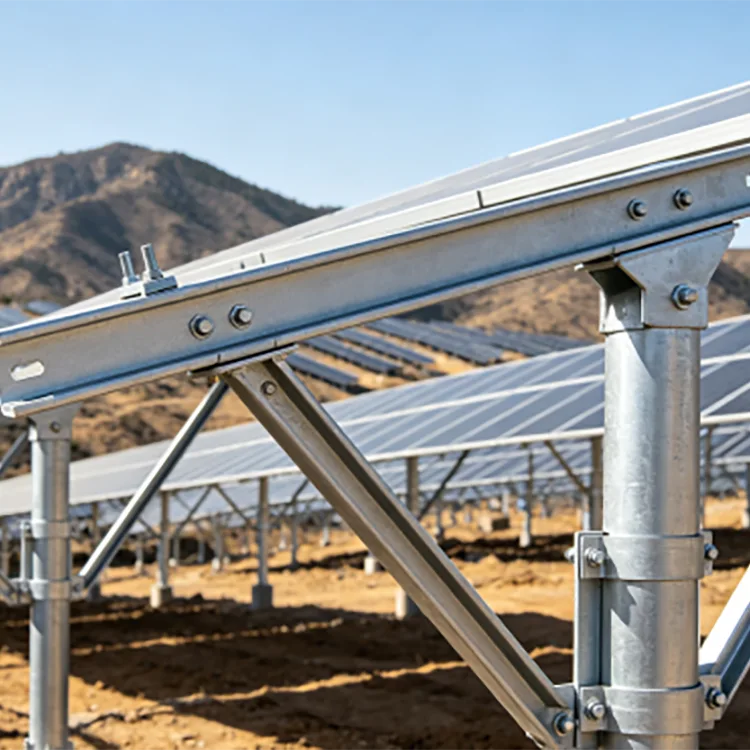

Pro fotovoltaické projekty jej lze použít ve střešních a pozemních konstrukcích, nosných PV členech a souvisejících ocelových rámech. Vnitrozemské projekty mohou běžně používat standardní galvanizaci, zatímco pobřežní projekty vyžadují vyšší specifikaci ochrany proti korozi.

Pro tovární budovy jsou sekce vhodné pro exponované střešní a stěnové systémy, přístřešky a sekundární konstrukční prvky.

U budov pro chov hospodářských zvířat a zemědělských staveb poskytuje pozinkovaný povrch ochranu před přetrvávající vlhkostí a atmosférou obsahující čpavek. Aplikace zahrnují drůbežárny, prasečí budovy a zemědělské skleníky.

Pro chemické provozy, zařízení na čištění odpadních vod a vlhké průmyslové areály lze volit silnější zinkové povlaky podle korozního prostředí.

Výrobek se také používá na podpěry venkovního vybavení, značky, markýzy, venkovní rámy a další exponované ocelové konstrukce.

Výroba a kontrola kvality

Kontrola kvality začíná u příchozího ocelového pásu. Před tvářením se kontroluje jakost oceli, tloušťka a stav povrchu.

Během tváření za studena se kontroluje výška sekce, rozměry přírub, rozměry břitu a přímost. Před galvanizací se kontrolují polohy otvorů, délky řezu a deformace průřezu.

Po žárovém zinkování jsou hotové profily zkontrolovány na tloušťku zinkového povlaku, krytí, rovnoměrnost povrchu a viditelné vady. Zvláštní pozornost je věnována rohům, děrovaným otvorům a dalším opracovaným plochám.

U hromadných strojírenských zakázek mohou být materiálové certifikáty, záznamy o kontrole výroby, tovární kontrola a kontrola třetí stranou uspořádány podle požadavků projektu.

Zakázkové zpracování

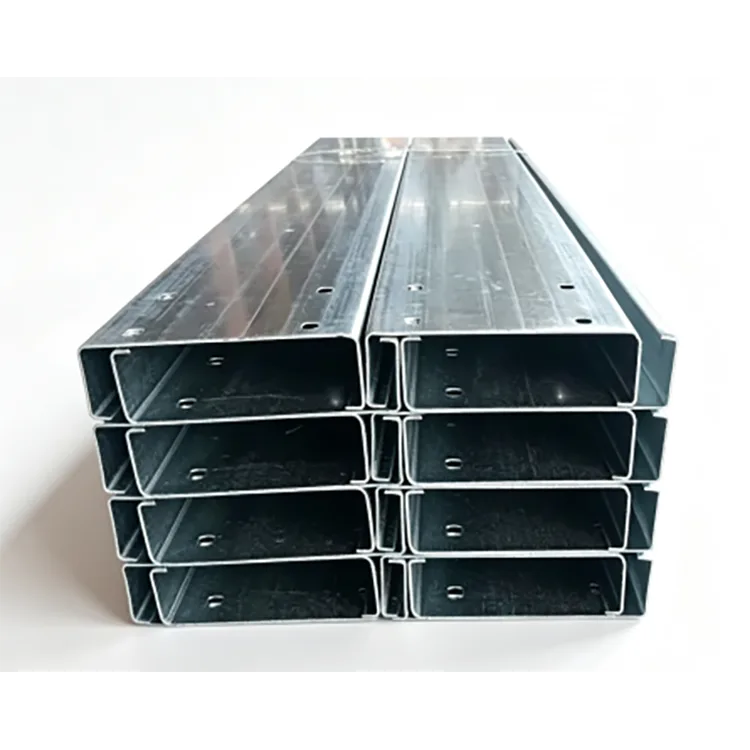

Pozinkované vaznice C lze vyrobit podle projektových výkresů, včetně řezání na pevnou délku, otvorů pro šrouby, drážek, rohových řezů a další přípravy profilu.

U fotovoltaických konstrukcí a velkých továrních projektů mohou být předražené otvory přizpůsobeny výkresům připojení, čímž se omezí polní vrtání a udrží se konzistentní pozice otvorů.

Pro cenovou nabídku uveďte průřez C, tloušťku stěny, jakost oceli, zinkový povlak, délku, vzor otvorů, množství a prostředí aplikace. Projekty pobřežních, chemických a odpadních vod by také měly specifikovat očekávanou dobu provozu a podmínky expozice.

Životnost a údržba

Za běžných venkovních podmínek mohou žárově pozinkované vaznice C poskytovat službu 20+ let v závislosti na tloušťce zinku, atmosférické expozici a konstrukčních detailech.

Pro pobřežní a silně korozivní prostředí může řádně specifikovaný těžký zinkový povlak poskytnout delší interval údržby než ocel bez povlaku. Dodaná projektová data uvádějí 10–15 let bezúdržbové období pro některé pobřežní nebo korozivní aplikace, pokud je vhodně zvolena specifikace nátěru.

Skutečná životnost závisí na tloušťce zinkového povlaku, kategorii koroze, vlhkosti, působení solí, chemické kontaminaci a odvodňovacích podmínkách.

Žárově pozinkovaná vaznice C versus lakovaná vaznice C

Lakovaná ocel spoléhá na celistvost nátěrového filmu. UV záření, vlhkost, mechanické poškození a příprava povrchu ovlivňují jeho ochranu proti korozi.

Žárové zinkování poskytuje bariérovou a obětovanou ochranu prostřednictvím zinkového povlaku, což je užitečné pro profily C s více ohyby, hranami a spojovacími otvory.

U projektů navržených na 15–25 let nebo déle by měly být počáteční náklady na materiál a očekávané náklady na údržbu zváženy společně.

Výběr fotovoltaického projektu

Pro vnitrozemské FV projekty s běžnou venkovní expozicí je běžná specifikace Q235B + ≥85 μm zinkový povlak + tloušťka stěny 1,5–2,0 mm.

Pro vlhká místa a FV instalace související s chovem hospodářských zvířat lze uvažovat o 120–180 μm.

Pro pobřežní FV elektrárny, přístavy a další místa s vysokou korozí lze vybrat Q355B s 200 μm nebo více zinkovým povlakem, pokud to vyžaduje konstrukční a korozní návrh.

FV systém navržený pro 25letou provozní dobu by měl brát v úvahu strukturální zatížení, velikost sekce, nátěr, upevňovací prvky, odvodnění a detaily instalace.

FAQ

K čemu se používá pozinkovaná vaznice C?

Používá se především pro venkovní a vlhké ocelové konstrukce, včetně fotovoltaických systémů, tovární střechy, zemědělské budovy, stáje pro hospodářská zvířata, pobřežní stavby, chemické závody a zařízení na čištění odpadních vod.

Je zinkový povlak 85 μm vhodný pro venkovní použití?

Ano, pro mnoho běžných vnitrozemských venkovních prostředí. Oblasti se solnou mlhou, agresivními plyny, vysokou vlhkostí nebo trvalou vlhkostí obvykle vyžadují silnější nátěr.

Proč je vaznice C po vytvarování pozinkována?

Profil C se nejprve vytvaruje, nařeže a vysekne a poté žárově zinkuje. To umožňuje hotovému profilu a jeho zpracovaným oblastem získat ochranu zinkem po hlavních tvářecích operacích.

Lze pozinkovanou vaznici C svařit na místě?

Ano, ale svařování poškozuje místní zinkový povlak. Postižené místo je třeba očistit a opravit vhodným nátěrem bohatým na zinek.

Co je lepší pro FV projekty, Q235B nebo Q355B?

Q235B je vhodný pro mnoho standardních fotovoltaických konstrukcí. Q355B je vhodnější pro větší rozpětí, vyšší zatížení větrem nebo sněhem a těžší konstrukční požadavky. Konečná volba by měla být založena na strukturálním výpočtu.

Můžete dodat předražené vaznice C?

Ano. Vzory otvorů, drážky, pevné délky a rohové řezy lze vyrobit podle projektových výkresů, přičemž hlavní zpracování je dokončeno před žárovým zinkováním.

Jak dlouho vydrží galvanizovaná vaznice C venku?

Životnost závisí na prostředí a zinkovém povlaku. Běžné venkovní aplikace mohou dosáhnout 20+ let, zatímco pobřežní a vysoce korozivní projekty vyžadují silnější galvanizaci a posouzení koroze specifické pro daný projekt.

Může pozinkovaná vaznice C nahradit černou vaznici C?

Pro venkovní a vlhké aplikace poskytuje galvanizovaná sekce zabudovanou ochranu proti korozi. Pro suché vnitřní konstrukce bez vystavení korozi může být ekonomičtější nepotažená vaznice C tvarovaná za studena.

Hromadné dodávky pro stavební a fotovoltaické projekty

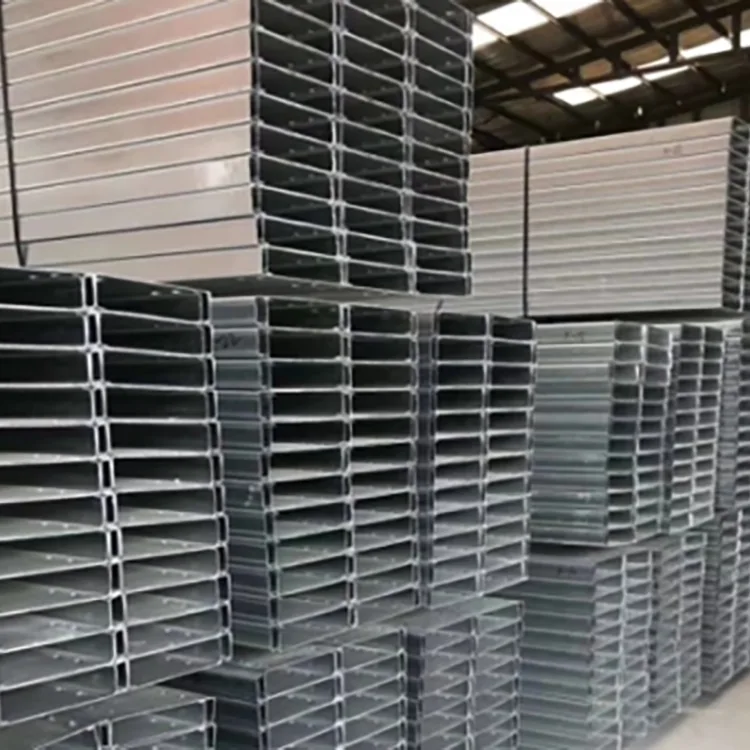

Rongheng dodává Q235B a Q355B galvanizované C vaznice v sekcích C80–C300, s tloušťkou stěny od 0,8–3,0 mm a specifikacemi zinkového povlaku od standardních 85 μm+ až po těžké 200–275 μm třídy.

Výrobu lze zajistit dle projektových výkresů včetně pevných délek, děrování a dalšího požadovaného zpracování. U velkých stavebních a fotovoltaických zakázek lze před výrobou specifikovat jakost oceli, velikost průřezu, tloušťku stěny, zinkový povlak a prostředí projektu.

Pro cenovou nabídku uveďte průřez C, tloušťku stěny, jakost oceli, zinkový povlak, délku, vzor otvorů, množství a prostředí aplikace.
