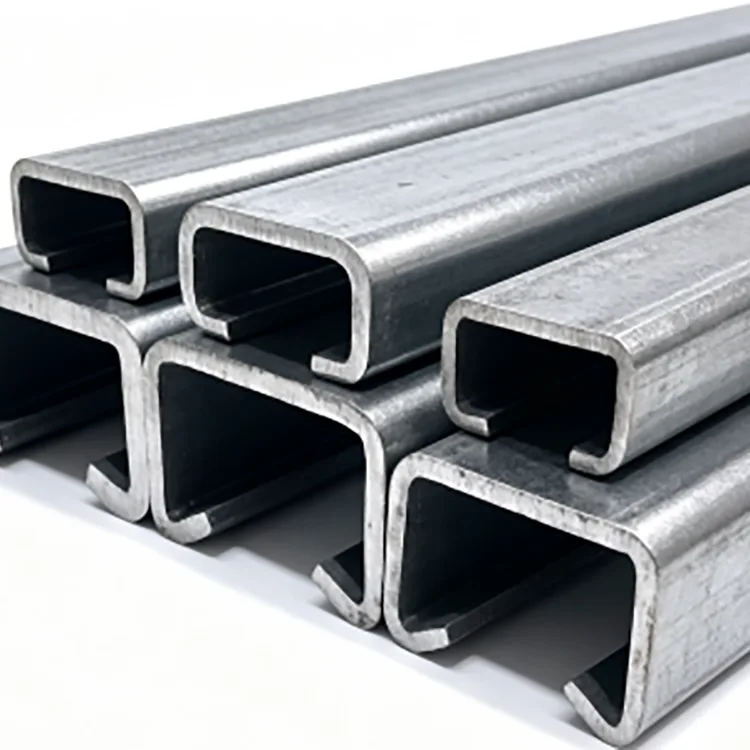

Za studena tvářená C profilová ocel

Za studena tvarovaná C Profilová ocel je navržena pro ocelové konstrukce, kde je vyšší poměr pevnosti k hmotnosti, konzistentní rozměry a rychlá instalace důležitější než použití těžkých profilů válcovaných za tepla.

Profil se vyrábí kontinuálním podáváním ocelového pásu přes řadu tvarovacích válců. Ocel je postupně ohýbána do tvaru C bez vysokoteplotního válcování za tepla. Protože proces tváření může plynule řídit geometrii a délku sekce, je hotový prvek vhodný pro projekty vyžadující opakované sekce, pevné délky, předem děrované otvory a rychlou montáž šroubů.

Q235B a Q355B jsou k dispozici podle konstrukčních požadavků. Běžné sekce se pohybují od C80 do C300, s tloušťkou stěny od 0,8 mm do 3,0 mm.

Technické specifikace

Jak tváření za studena mění řez

Výrobní proces se liší od výroby konvenčního za tepla válcovaného kanálu.

Ocelový pás začíná jako plochý materiál. Prochází několika tvářecími stanicemi, přičemž každá sada válců zavádí kontrolované množství deformace, dokud není dosaženo konečného C-profilu.

Tento postupný proces tvarování umožňuje výrobci kontrolovat:

Hloubka řezu

Šířka příruby

Geometrie rtů v případě potřeby

Tloušťka stěny

Celková přímost

Poloha otvoru

Pevná délka

U opakovaných konstrukčních prvků může být tato rozměrová konzistence cennější než prostý výběr těžšího ocelového profilu.

Konečné konstrukční vlastnosti by však měly být vždy kontrolovány podle skutečných rozměrů průřezu, třídy materiálu, rozpětí, podmínek podepření, způsobu připojení, zatížení a příslušného návrhu.

Výrobní proces

1. Výběr ocelové cívky

Ocelový pás Q235B nebo Q355B se vybírá podle požadovaného průřezu a konstrukční aplikace.

Před vstupem na formovací linku je u příchozího materiálu zkontrolována tloušťka, stav povrchu a informace o materiálu.

2. Nivelace a krmení

Cívka se odvíjí a vyrovnává, aby se odstranily nežádoucí deformace. Stabilní podávání pásu je důležité, protože změny v této fázi mohou později ovlivnit přímost sekce a umístění otvoru.

3. Progresivní válcování

Urovnaný pás prochází několika válcovacími stanicemi.

Místo ohýbání materiálu do konečného tvaru C v jedné operaci se profil postupně formuje. To snižuje náhlou deformaci a umožňuje kontrolu rozměrů sekce a geometrie přírub v průběhu výroby.

4. Automatické děrování

Pokud projekt vyžaduje otvory pro šrouby, servisní otvory nebo opakované montážní otvory, lze děrování integrovat do výrobní linky.

Rozteče a umístění otvorů by měly být potvrzeny z výkresů zákazníka před výrobou, zejména pokud budou sekce montovány přímo na místě.

5. Velikost a rovnání

Po tvarování a děrování je průřez dimenzován a zkontrolován na přímost.

Tato fáze pomáhá kontrolovat kroucení, odchylku příruby a rozměrové odchylky, které by jinak mohly ztížit montáž rámu.

6. Řezání s pevnou délkou

Souvislý úsek se řeže podle zadané délky.

Standardní dodávka obsahuje délky 6 m, 9 m a 12 m, přičemž v rámci zákaznického rozsahu lze zajistit řezání s pevnou délkou.

7. Kontrola a balení

Hotové C profily se kontrolují před svazkováním.

Kontrola se zaměřuje na rozměry průřezu, tloušťku stěny, přímost, polohu otvoru, kde je to vhodné, délku řezu, stav povrchu a konzistenci šarže.

Klíčové výhody

Lehká sekce pro efektivní využití materiálu

Tváření za studena umožňuje tvarování ocelového pásu do účinné otevřené části. Když konstrukční návrh umožňuje tenkostěnný prvek, může to snížit množství požadované oceli ve srovnání s těžšími konvenčními profily.

Skutečná úspora hmotnosti by měla být vypočítána z vybraného C-profilu, tloušťky stěny, rozpětí, zatížení a požadavků na návrh spíše než předpokládat pevné procento pro každý projekt.

Konzistentní rozměry

Kontinuální válcování poskytuje opakovatelné rozměry průřezu během dlouhých výrobních sérií.

U projektů využívajících stovky nebo tisíce opakovaných vaznic nebo rámových prvků mohou konzistentní rozměry zjednodušit výrobu a snížit potřebu oprav místa.

Rychlá instalace

Pro šroubovou montáž lze dodat předem nařezané délky a předražené otvory.

To je zvláště užitečné pro lehké ocelové konstrukce, kde pořadí instalace závisí na přesné poloze otvorů a opakovatelných délkách prvků.

Flexibilní výběr sekcí

Sekce C80 až C300 pokrývají řadu požadavků na lehké konstrukční a rámové konstrukce.

Tloušťku stěny lze také volit od 0,8–3,0 mm podle požadované kapacity sekce a konstrukčních podmínek.

Vhodné pro sekundární zpracování

Ocelový povrch bez povrchové úpravy lze připravit pro lakování, práškové lakování, zinkování nebo jiné specifikované procesy ochrany proti korozi.

Průvodce výběrem sekce C

Výběr průřezu C by měl začít konstrukčním požadavkem spíše než prostým výběrem největšího dostupného profilu.

Skutečný výběr by měl být potvrzen statickým výpočtem. U tenkostěnných průřezů může využitelnou kapacitu ovlivnit místní vybočení, deformační vybočení, boční omezení a detaily připojení.

Q235B vs Q355B

Použití Q355B automaticky neznamená, že tenčí profil může nahradit tlustší profil Q235B. Celý návrh sekce musí být zkontrolován z hlediska pevnosti, stability, boulení, spojů a použitelnosti.

Černý ocelový povrch: Kde to funguje a kde ne

Standardní profilová ocel C tvářená za studena se dodává bez ochranného zinkového povlaku.

Díky tomu je ekonomický pro:

Suché vnitřní dílny

Uzavřené sklady

Vnitřní mezipatra

Vnitřní příčky

Rámy zařízení

Dočasné vnitřní konstrukce

Projekty dostávají vlastní nátěr nebo ochranný nátěr

Neměla by být vybrána jako neošetřená černá ocel pro dlouhodobé vystavení dešti, kondenzaci, pobřežní solné mlze, podzemním podmínkám nebo korozivním chemikáliím.

Pro venkovní nebo vlhké aplikace by měly být zváženy pozinkované C profily nebo jiný specifikovaný systém ochrany proti korozi.

Hlavní aplikace

Ocelové stavební vaznice

C profily lze použít jako střešní a stěnové sekundární prvky v lehkých ocelových budovách. Velikost a tloušťka průřezu by měla být zvolena podle rozpětí, zatížení, rozteče, větrných podmínek a návrhu připojení.

Vnitřní mezipatra

Relativně nízká vlastní hmotnost profilů tvarovaných za studena může být užitečná pro vnitřní mezipatrové a plošinové systémy, kde má stávající budova omezení na dodatečné vlastní zatížení.

Rámování stěn a stropů

Profily C jsou vhodné pro vnitřní rámování stěn, stropní nosné systémy, příčkové konstrukce a další aplikace lehkého rámování.

Zařízení a podpěry potrubí

Sekce mohou být vyrobeny do podpěr zařízení, kabelových a potrubních podpěrných rámů, strojních konstrukcí a průmyslových konzol.

Skladové a průmyslové stavby

C sekce lze použít pro regály, pracovní stanice, lehké plošiny a další průmyslové konstrukce, pokud byla vybraná sekce ověřena pro požadované zatížení.

Zakázková výroba

Různé projekty často vyžadují různé vzory otvorů a délky členů. Místo řezání každé sekce na místě může výrobní linka připravit členy podle schválených výrobních výkresů.

Dostupné možnosti zahrnují:

Vlastní rozměry sekce

Vlastní tloušťka stěny

3–12 m pevné délky

Předražené otvory

Vzory otvorů podle výkresů

Výroba na míru

Rohové řezání

Speciální koncové zpracování

Uspořádání povrchové úpravy

Pro zakázkovou výrobu by kupující měli poskytnout výkres sekce, třídu materiálu, tloušťku stěny, délku, průměr a rozteč otvoru, množství a požadovanou povrchovou úpravu.

Tovární kontrola kvality

U profilů tvářených za studena geometrie finálního profilu úzce souvisí se stavem příchozího ocelového pásu a stabilitou procesu válcování.

Kontroly kvality tedy pokrývají celou výrobní cestu.

Kontrola materiálu: Informace o materiálu Q235B nebo Q355B a stav příchozího pásu jsou kontrolovány před výrobou.

Kontrola tloušťky: Skutečná tloušťka pásu je monitorována, aby se zajistilo, že hotová sekce splňuje specifikovaný požadavek na tloušťku stěny.

Kontrola průřezu: Hloubka průřezu, rozměry příruby a další kritické rozměry se kontrolují po tvarování.

Kontrola přímosti: Hotové prvky jsou kontrolovány na ohyb, kroucení a deformaci.

Kontrola otvorů: U předděrovaných výrobků se průměr otvoru, rozteč a poloha kontroluje podle výrobního výkresu.

Kontrola délky: Délky řezu se kontrolují před svazkováním.

Konzistence šarže: Vzorky z různých výrobních fází jsou porovnávány, aby se identifikoval rozměrový posun během dlouhých výrobních sérií.

Tento přístup je zvláště důležitý pro velké zakázky, protože malá rozměrová odchylka opakovaná u stovek členů může způsobit značné problémy s instalací na místě.

Dodávka projektu a nákup

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. poskytuje ocelové výrobky prostřednictvím mezinárodní prodejní platformy podporované Tianjin Gefu Steel.

Společnost sídlí v průmyslové zóně Daqiuzhuang v Tianjinu a pracuje se zdroji výroby a zpracování oceli zahrnujícími ocelové trubky, duté profily, ocelové profily, galvanizované produkty a fotovoltaické montážní systémy.

Pro inženýrské zakázky může strana nabídky podporovat:

Hromadné zakázky na ocel

Výroba pevné délky

Předděrované C profily

Přizpůsobené rozměry

Požadavky OEM/ODM

Kontrola třetí stranou dle požadavků projektu

Kontejnerová přeprava

Standardní MOQ je jeden 20stopý kontejner, přibližně 20–25 tun. Standardní dodací lhůta je obecně 15–25 dní v závislosti na specifikaci, množství, zpracování a požadavcích na přizpůsobení.

Pro cenovou nabídku jsou nejužitečnější informace velikost C-profilu, tloušťka stěny, jakost materiálu, délka, vzor otvorů, množství, povrchová úprava, místo určení a použitelná norma.

FAQ

Q1. Je ocel profilu C tvarovaná za studena dostatečně pevná pro konstrukční použití?

Ano, profily C tvarované za studena se široce používají jako konstrukční a sekundární rámové prvky. Pevnost však nelze posuzovat pouze z procesu tváření. Je třeba vzít v úvahu velikost průřezu, tloušťku stěny, jakost oceli, rozpětí, zatížení, ztužení, způsob připojení a chování při boulení.

Q2. Je za studena tvarovaná C ocel lehčí než za tepla válcovaná kanálová ocel?

Může být výrazně lehčí, když efektivně navržený tenkostěnný C profil může splňovat požadovanou konstrukční kapacitu. Skutečný rozdíl hmotnosti závisí na zvolených sekcích a konstrukčním návrhu.

Q3. Deformuje se průřez C, protože je tenký?

Tenkostěnné sekce vyžadují správný design a uchycení. Místní boulení, deformace, boční stabilita a detaily spojení by měly být kontrolovány spíše než předpokládat, že tenčí sekce bude fungovat jako těžký za tepla válcovaný kanál.

Q4. Může být sekce C dodána s předraženými otvory?

Ano. Automatické děrování může být uspořádáno pro opakované otvory pro šrouby nebo jiné otvory. Průměr otvoru, rozteč, vzdálenost od okraje a vzor by měly být před výrobou potvrzeny z výrobního výkresu.

Q5. Mohu použít černou ocel profilu C venku?

Neošetřená černá ocel se nedoporučuje pro dlouhodobé venkovní vystavení. Déšť, kondenzace, solná mlha a jiná vlhkost mohou urychlit korozi. Pozinkované nebo lakované C profily jsou vhodnější tam, kde je vyžadována ochrana proti korozi.

Q6. Potřebuje vnitřní C-profilová ocel nátěr?

V suchém, dobře větraném vnitřním prostředí nemusí být dodatečná antikorozní ochrana vždy nutná. Pokud je přítomna vlhkost, kondenzace, chemické výpary nebo jiné korozivní podmínky, je třeba zvážit vhodný ochranný nátěr.

Q7. Jaký je rozdíl mezi sekcemi Q235B a Q355B C?

Q355B má vyšší specifikovanou mez kluzu než Q235B a lze jej vybrat, když konstrukční návrh vyžaduje větší pevnost materiálu. Neznamená to automaticky, že každá sekce Q355B může být tenčí; ještě je třeba zkontrolovat kompletní konstrukční návrh.

Q8. Jaké délky můžete dodat?

Běžné délky jsou 6 m, 9 m a 12 m. Řezání na pevnou délku lze také uspořádat podle požadavků projektu.

Q9. Můžete vyrobit nestandardní C profily?

Ano. Přizpůsobené rozměry sekcí, tloušťky stěn, délky, vzory otvorů a další požadavky na zpracování lze projednat podle výkresů a proveditelnosti výroby.

Q10. Co mám poskytnout při žádosti o cenovou nabídku?

Uveďte rozměry C-profilu, tloušťku stěny, jakost materiálu, požadovanou délku, množství, případný vzor otvorů, povrchovou úpravu a požadavky na dodání. Pro nestandardní výrobky se doporučuje výkres řezu.
