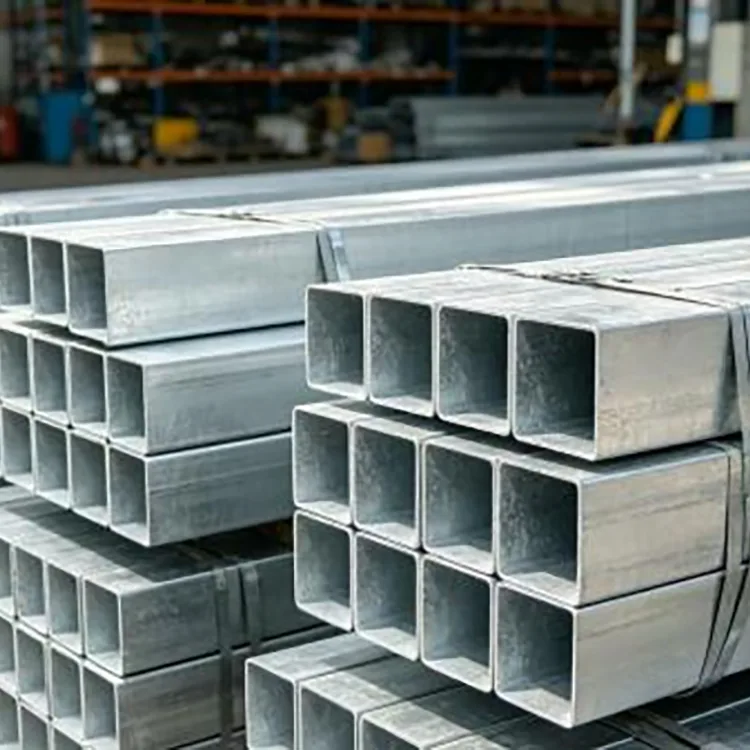

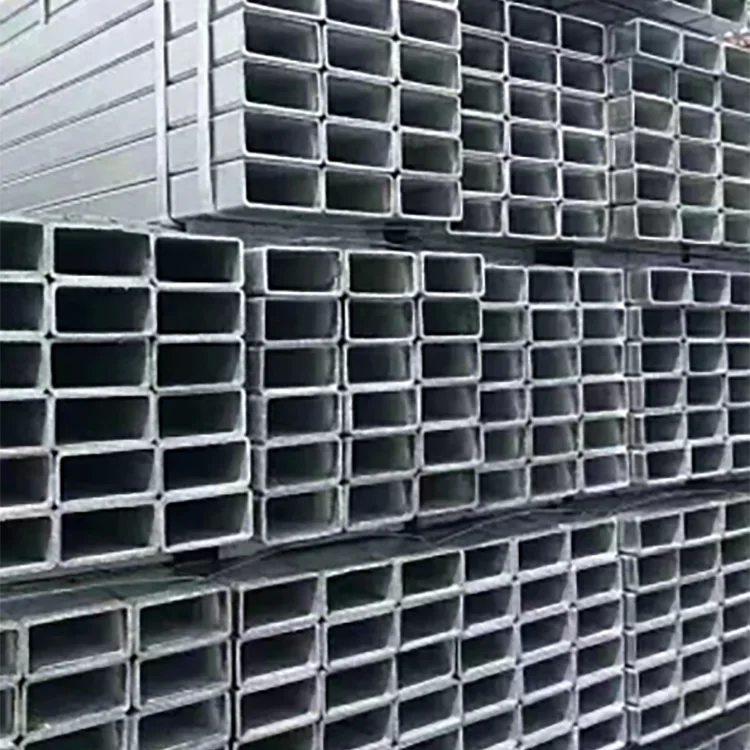

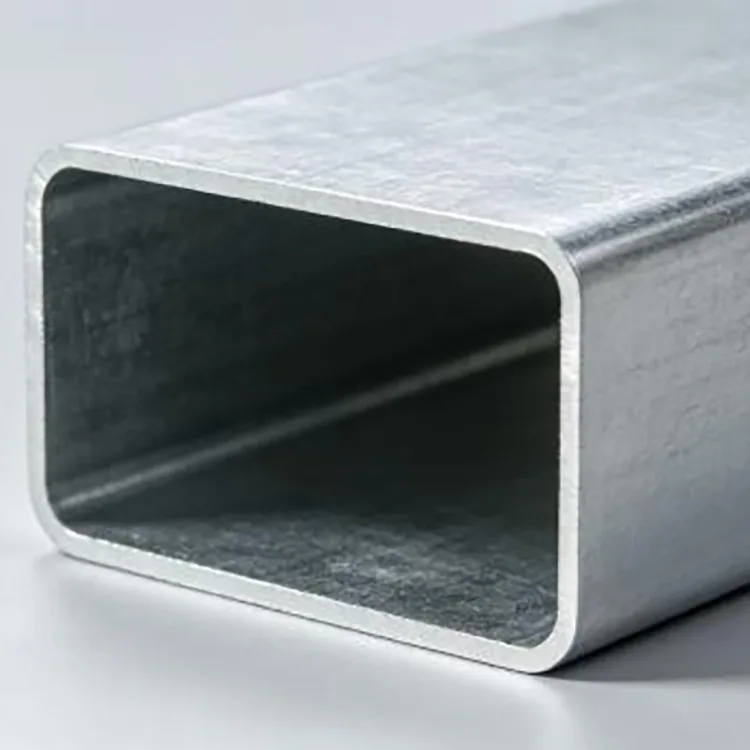

Obdélníková ocelová trubka potažená zinkem-hliníkem-hořčíkem

Hlavní výhodou obdélníkové ocelové trubky potažené zinkem, hliníkem a hořčíkem je její ovladatelný poměr šířky k výšce. Ve srovnání s kulatou trubkou může jedna strana poskytnout širší montážní plochu; ve srovnání se čtvercovou trubkou může být sekce vybrána tak, aby lépe vyhovovala dostupnému instalačnímu prostoru a směru zatížení.

Pro konstrukční aplikace je delší strana běžně uspořádána ve směru, kde je vyžadována větší tuhost v ohybu. Skutečná velikost průřezu a tloušťka stěny by měla být stále potvrzena z konstrukčního zatížení a rozpětí, nikoli pouze podle vzhledu.

Rozsah velikostí

Speciální poměry stran, tloušťky stěn a délky lze vyrobit podle výkresů a požadavků projektu.

Proč používat povlak Zn-Al-Mg?

Obdélníková ocelová trubka potažená zinkem, hliníkem a hořčíkem poskytuje ochranu proti korozi prostřednictvím vrstvy slitiny na bázi zinku obsahující hliník a hořčík. Ve srovnání s běžnými zinkovými povlaky může slitinový systém nabídnout lepší korozní chování v mnoha venkovních prostředích.

Další praktickou vlastností je jeho chování kolem malých oblastí poškození povlaku. Korozní produkty z okolního povlaku mohou pomoci zpomalit korozi z lokalizované exponované oceli. To je užitečné pro produkty, které vyžadují řezání, vrtání nebo jinou výrobu na místě, i když větší poškozené oblasti a svařované části mohou stále vyžadovat vhodnou opravu.

Výběr tloušťky průřezu a stěny

Různé aplikace vyžadují různé kombinace šířky, výšky a tloušťky stěny.

Pro lehčí sekundární prvky, rámy zařízení a pomocné podpěry lze uvažovat s profilem 40 × 60 mm.

Sekce 50 × 100 mm je vhodná pro mnoho standardních nosných a rámových aplikací, kde je preferován relativně vysoký obdélníkový průřez.

Větší sekce, jako je 60 × 120 mm nebo 80 × 120 mm, lze uvažovat pro těžší nosníky, větší rámy zařízení a další aplikace vyžadující větší tuhost sekce.

Pro větší zatížení nebo větší rozpětí mohou být specifikovány sekce 80 × 160 mm a více, ale konečný rozměr by měl být ověřen statickým výpočtem.

Tloušťka stěny by měla být zvolena stejným způsobem. Tenkostěnný materiál může být dostatečný pro rámování s krátkým rozpětím a lehkým zatížením, zatímco 1,8–2,0 mm a silnější části jsou běžněji zvažovány pro obecné venkovní konstrukční práce. Velké zatížení, dlouhé rozpětí a silné větrné podmínky mohou vyžadovat 2,5–3,0 mm nebo silnější materiál.

Typické aplikace

Fotovoltaické projekty

Používá se pro střešní nosné rámy PV, solární pomocné členy a další venkovní fotovoltaické konstrukce, kde obdélníková část odpovídá uspořádání instalace.

Závěsové stěny a dekorativní konstrukce

Ploché plochy obdélníkové trubky jsou vhodné pro spojení rámů, opláštění, dekorativní ocelové konstrukce a architektonické konstrukce.

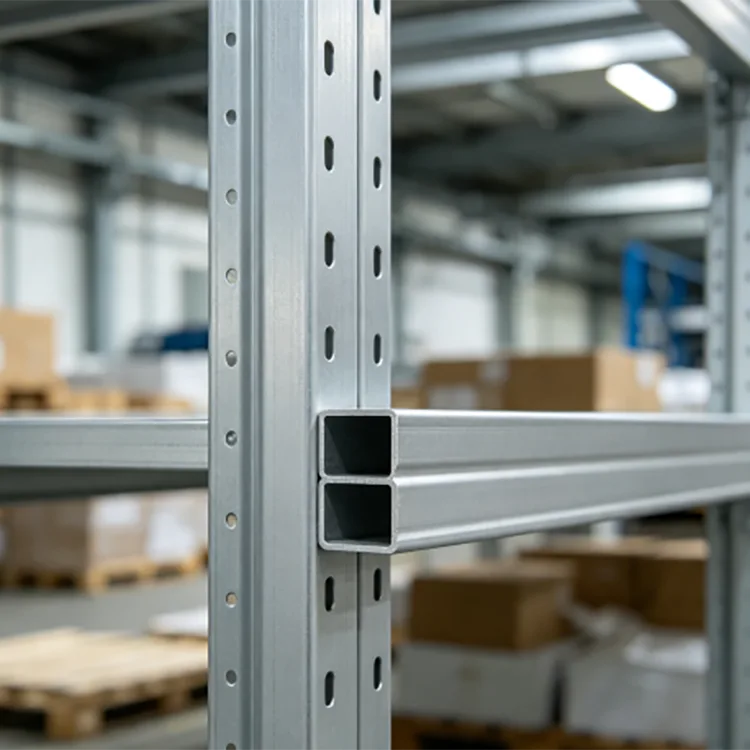

Rámy průmyslového vybavení

Použitelné pro automatizační zařízení, skladové systémy, rámy výrobních linek, pracovní stanice a podpůrné konstrukce strojů.

Městské a infrastrukturní projekty

Používá se pro rámy zábradlí, podpěry chodníků, osvětlovací konstrukce, pomocné mostní komponenty a další venkovní ocelové konstrukce.

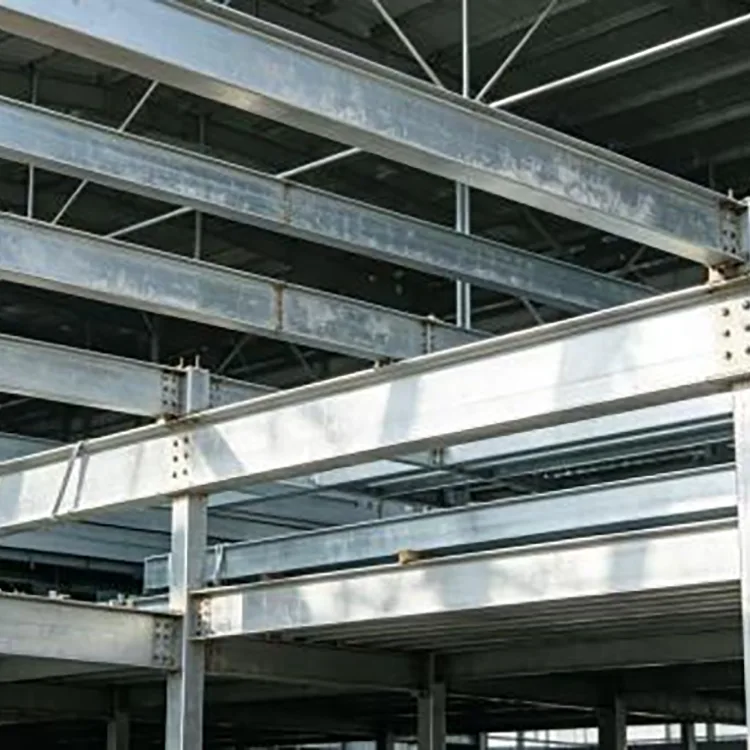

Továrny a zemědělské stavby

Vhodné pro sekundární ocelové prvky, rámy skleníků, přístřešky zařízení, hospodářské konstrukce a ochranné rámy.

Povrch a zpracování

Standardní povrch je obecně matný stříbrošedý s relativně jednotným vzhledem. Trubku lze dodat pro přímou montáž nebo zpracovat před odesláním.

Dostupná výroba zahrnuje řezání s pevnou délkou, vrtání, přípravu zakončení, srážení hran a další obrábění. Svařování je také možné, ale povlak ve vyhřívaném prostoru bude ovlivněn a měl by být ošetřen podle požadavků projektu na ochranu proti korozi.

U velkých projektů může předběžné řezání a předvrtání snížit práci na místě a zlepšit efektivitu instalace.

Řízení výroby

Obdélníková trubka je vytvořena z ocelového pásu potaženého Zn-Al-Mg válcováním a vysokofrekvenčním svařováním, po kterém následuje dimenzování, rovnání a řezání.

Řízení výroby se zaměřuje na tloušťku pásu, rozměry průřezu, geometrii rohů, přímost, stav svaru a kvalitu povlaku. U strukturálních zakázek jsou tyto parametry před expedicí kontrolovány podle dohodnuté specifikace produktu.

Korozní prostředí

Obdélníková ocelová trubka potažená zinkem, hliníkem a hořčíkem je vhodná pro mnoho venkovních a vlhkých prostředí, ale výběr povlaku by měl odrážet skutečnou expozici.

Životnost nelze přiřadit pouze podle typu povlaku. Koncentrace soli, vlhkost, znečišťující látky, hmota povlaku, tloušťka řezu, zpracování a údržba – to vše ovlivňuje skutečnou životnost.

Kontrola kvality

Kontrola kvality může zahrnovat rozměry sekce, tloušťku stěny, přímost, stav rohů, vzhled svaru, tloušťku povlaku a stav povrchu.

U stavebních projektů lze poskytnout materiálové atesty a zprávy o mechanických vlastnostech podle dohodnuté specifikace. Dodatečné zkoušky koroze nebo solné mlhy mohou být uspořádány, pokud jsou součástí požadavků zákazníka na přijetí.

Informace o zadávání zakázek

Pro cenovou nabídku uveďte následující informace:

Velikost sekce: například 40 × 60 mm nebo 50 × 100 mm

Tloušťka stěny: například 1,5 mm, 2,0 mm nebo 3,0 mm

Třída oceli: S390GD+ZM, S420GD+ZM nebo S550GD+ZM

Délka: 6 m nebo přizpůsobená

Množství: kusů nebo celková hmotnost

Použití: FV, opláštění, rám zařízení, skleník nebo konstrukční použití

Zpracování: řezání, vrtání, příprava svařování nebo jiné požadavky

U projektů s rozpětím, zatížením větrem nebo jinými konstrukčními požadavky pomohou výkresy nebo informace o zatížení potvrdit příslušnou část.

FAQ

Q1: Jaký je rozdíl mezi obdélníkovou trubkou a čtvercovou trubkou?

Obdélníková trubka má různé šířkové a výškové rozměry, což poskytuje větší flexibilitu, když dostupný instalační prostor nebo směr zatížení vyžaduje specifický poměr stran. Čtvercová trubka má stejné strany a často se používá tam, kde jsou podmínky zatížení a připojení symetričtější.

Q2: Proč je obdélníková ocelová trubka potažená zinkem-hliníkem-hořčíkem vhodná pro venkovní obdélníkovou trubku?

Povlak zinek-hliník-hořčík poskytuje ochranu proti korozi a má užitečné chování při lokalizovaném poškození povlaku. Díky tomu je praktickou volbou pro mnoho venkovních konstrukcí, včetně fotovoltaických systémů a rámů zařízení.

Q3: Lze obdélníkovou trubku řezat a svařovat?

Ano. Lze provádět řezání, vrtání a svařování. Protože tyto operace lokálně ovlivňují nátěr, měla by být požadovaná ochrana pro exponovaná místa a svary stanovena podle prostředí a specifikace projektu.

Q4: Jakou tloušťku stěny si mám vybrat?

Závisí na zatížení, rozpětí, podpěrných podmínkách a prostředí instalace. Lehké sekundární rámování může používat tenčí stěny, zatímco konstrukce s dlouhým rozpětím, velkým zatížením nebo silným větrem obecně vyžadují silnější stěny. Výpočet úseku by měl být dokončen před konečným výběrem.

Q5: Lze přizpůsobit speciální obdélníkové poměry?

Ano. Kromě standardních velikostí, jako jsou 30 × 20 mm až 200 × 100 mm, lze diskutovat o speciálních poměrech šířky k výšce, tloušťkách stěn a pevných délkách podle výrobních možností a výkresů.

Q6: Je vhodný pro pobřežní fotovoltaické projekty?

Může být použit pro pobřežní FV konstrukce, ale specifikace nátěru by měla být vybrána podle místní expozice solí a požadované životnosti. Náročná mořská prostředí mohou vyžadovat vyšší úroveň nátěru nebo dodatečnou ochranu proti korozi.

Q7: Můžete poskytnout předem nařezané nebo předvrtané obdélníkové trubky?

Ano. Řezání, vrtání, srážení hran, úkosování a další výroba mohou být uspořádány před odesláním, aby se snížily zpracovatelské práce na místě instalace.
