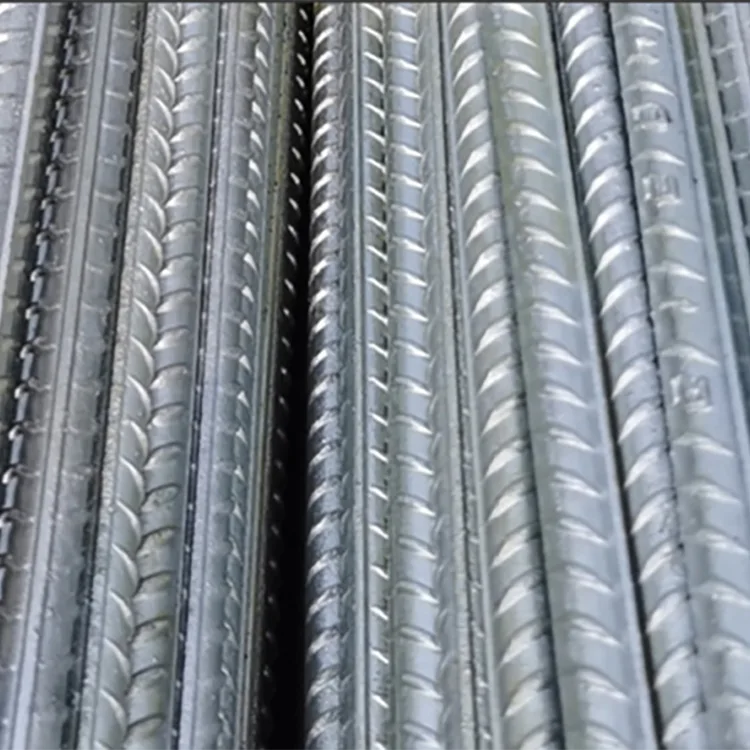

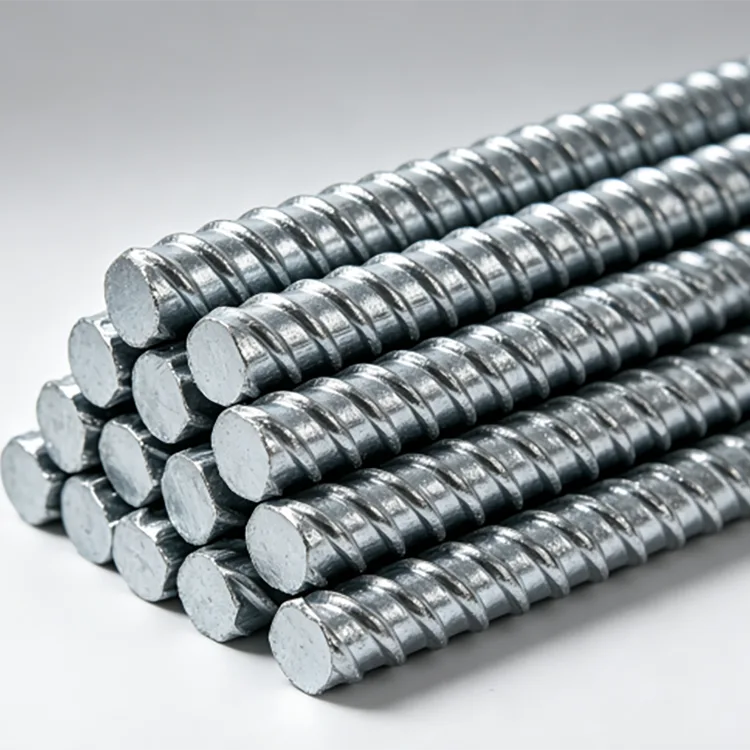

Žárově pozinkovaná ocelová výztuž

Žárově pozinkovaná ocelová výztuž je běžná za tepla válcovaná žebrovaná výztužná ocel se zinkovým povlakem naneseným na hotovou tyč. Výztuž si zachovává svůj žebrovaný povrch a používá se jako výztuž uvnitř nebo kolem betonových konstrukcí, kde může být konvenční černá výztuž vystavena vyššímu riziku koroze.

Hlavním důvodem pro specifikaci pozinkované výztuže není zvýšení základní únosnosti výztuže. Jeho účelem je dodat ocelovému povrchu ochranu proti korozi. To se stává zvláště užitečné v konstrukcích vystavených vodě, vlhkosti, prostředí obsahujícím chloridy, kontaminované půdě nebo opakovanému vlhčení a vysychání.

Dostupné třídy zahrnují HRB400, HRB400E, HRB500 a HRB500E s průměry od Φ6 mm do Φ40 mm. Pevné délky, řezání a další zpracování lze dohodnout podle požadavků projektu.

Technické specifikace

Role galvanizace na armovací tyči

Beton běžně poskytuje určitý stupeň ochrany zabudované oceli prostřednictvím jejího alkalického prostředí. Situace se mění, když je beton vystaven chloridům, vlhkosti, karbonataci, trhlinám nebo jiným podmínkám, které umožňují, aby se do výztuže dostaly látky podporující korozi.

Pozinkovaný povlak dodává výztužné tyči další vrstvu ochrany. Zinek působí jako fyzická bariéra a může také poskytnout obětní ochranu, když je ocelový povrch lokálně vystaven.

Díky tomu je pozinkovaná výztuž zvláště relevantní pro konstrukce, kde by bylo obtížné nebo nákladné opravit korozi výztuže po výstavbě. Typické příklady zahrnují pobřežní infrastrukturu, struktury na úpravu vody, mostní komponenty, venkovní základy a určité podzemní stavby.

Proces galvanizace výztuže

Výztužná tyč je před galvanizací zkontrolována, aby se potvrdila její třída oceli, průměr a stav povrchu. Příprava povrchu pak odstraní olej, vodní kámen a další nečistoty, aby se zinek mohl správně vázat na ocel.

Po moření a ošetření tavivem je armatura ponořena do roztaveného zinku při teplotě přibližně 450 °C. Zinek reaguje s ocelovým povrchem a vytváří metalurgicky vázaný galvanizovaný povlak. Po vytažení je přebytek zinku kontrolován, následuje chlazení, pasivace a výstupní kontrola.

Zvláštní pozornost je věnována žebrům a prohlubním deformované tyče. Hotový profil musí zůstat jasně definovaný, protože žebra přispívají k mechanickému spojení mezi výztuží a betonem.

HRB400E nebo HRB500E?

Volba by se měla řídit spíše konstrukčním návrhem než požadavkem na zinkování.

HRB400 / HRB400E je vhodný pro mnoho konvenčních železobetonových konstrukcí, základů zařízení, energetické infrastruktury a obecných projektů ochrany proti korozi. Tam, kde je specifikována seismická výkonnost, by měla být zvolena třída E, pokud to vyžaduje projektový návrh a platná norma.

HRB500 / HRB500E poskytuje vyšší úroveň meze kluzu a je vhodnější pro projekty s vyšší potřebou výztuže, těžšími konstrukčními zatíženími nebo návrhy, kde může výztuž s vyšší pevností pomoci optimalizovat množství výztuže.

Pro pobřežní infrastrukturu pro velké zatížení, velké projekty obnovitelné energie a velké konstrukce protikorozní ochrany lze HRB500E uvažovat, pokud je to specifikováno konstrukčním návrhem.

Jak vybrat průměr výztuže

Průměr by měl být určen z plánu výztuže, požadavků na zatížení, rozměrů betonových prvků a podrobných pravidel.

Tyto rozsahy jsou spíše referencemi pro nákup než náhradou za strukturální výpočty. Větší prut není automaticky lepší, pokud neodpovídá požadované rozteči výztuže, krytí betonu a detailům napojení.

Kde má pozinkovaná výztuž smysl

Energie a obnovitelná energie

Pozinkovanou výztuž lze použít v základech větrných turbín, základech rozvoden, fotovoltaické infrastruktury a dalších venkovních energetických projektů, kde může být výztuž vystavena vlhkosti a půdním podmínkám.

Vodní a odpadní stavby

Úpravny vody, vodní nádrže, drenážní konstrukce, kanály, opěrné konstrukce a další betonové práce související s vodou mohou vyžadovat dodatečnou ochranu proti korozi výztuže.

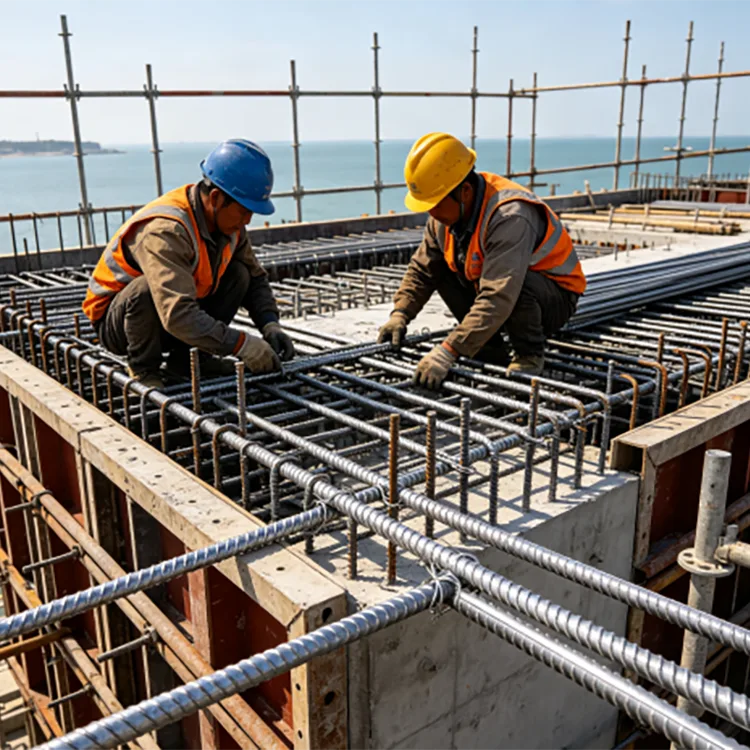

Pobřežní infrastruktura

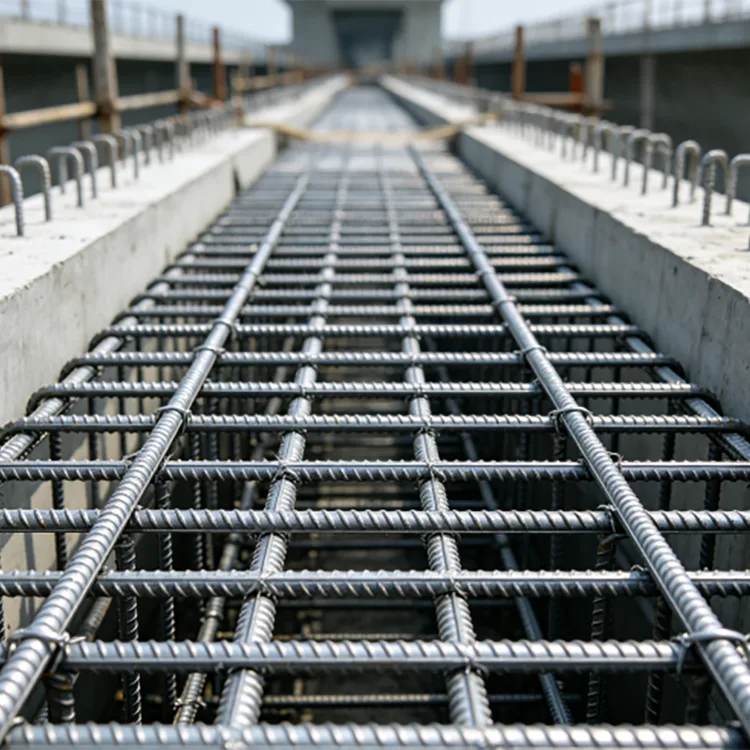

Námořní a pobřežní budovy, přístavy, mosty, mořské hráze a další konstrukce vystavené chloridům jsou běžnými aplikacemi, kde se koroze zabudované výztuže může stát dlouhodobým problémem údržby.

Venkovní základy

Základny zařízení, základy billboardů, základy obvodových plášťů a základy venkovních ocelových konstrukcí mohou používat pozinkovanou výztuž tam, kde vlhkost a expozice půdy odůvodňují dodatečnou ochranu.

Zasypané struktury

Underground utility corridors, buried equipment foundations and other below-grade concrete structures can specify galvanized rebar where soil conditions and project design identify reinforcement corrosion as a risk.

Co se děje při řezání, ohýbání a svařování?

Pozinkovanou výztuž lze řezat a ohýbat podle návrhu výztuže. Výroba by však měla být plánována s ohledem na zinkový povlak.

Tam, kde řezání odhaluje holou ocel, by měla být oblast řezu zkontrolována a opravena vhodným povlakem bohatým na zinek, pokud to vyžaduje projektová specifikace.

Svařování také lokálně ovlivňuje pozinkovanou vrstvu. Zinek by měl být odstraněn z oblasti svařování, jak to vyžaduje svařovací postup, a postižená oblast by měla být po svařování a ochlazení náležitě opravena proti korozi.

Z tohoto důvodu, když projekt vyžaduje rozsáhlou prefabrikaci, je užitečné potvrdit plán ohýbání, řezání a svařování před galvanizací, spíše než považovat celé zpracování za operaci po galvanizaci.

Pozinkovaná výztuž a kotvení do betonu

Galvanizace neodstraňuje žebra z výztužné tyče. Geometrie žebra zůstává k dispozici pro mechanické spojení s betonem.

U konkrétního konstrukčního projektu by však měla být vazba a kotvení hodnoceny podle platné normy pro návrh betonu, průměru tyče, pevnosti betonu, krytí, délky vývoje a konstrukční metody. Pozinkovaný stav by měl být zahrnut do projektové specifikace spíše než předpokládat, že každý betonový detail je automaticky totožný s nepotaženou výztuží.

Výběr zinkového povlaku

Pro obecné požadavky na ochranu proti korozi lze specifikovat standardní galvanizovaný povlak ≥85 μm. Tam, kde je projekt vystaven silnějšímu působení solné mlhy, vlhkosti nebo korozivním podmínkám, lze diskutovat o silnějším nátěru až do 275 μm.

Požadavek povlaku by měl být dohodnut před výrobou, protože požadovaná hladina zinku ovlivňuje proces galvanizace, kontrolní kritéria a náklady na projekt.

V pobřežních, mořských nebo chemicky agresivních prostředích by se měla tloušťka zinku posuzovat společně s krytím betonu, kvalitou betonu, kontrolou trhlin, odvodněním a celkovým návrhem ochrany proti korozi.

Kontrola kvality

Kontrola kvality začíná u základní výztuže. Třída oceli, průměr, stav povrchu a mechanické vlastnosti jsou kontrolovány podle nákupní specifikace.

Po galvanizaci jsou hotové tyče zkontrolovány na spojitost povlaku, stav povrchu, viditelné vady a tloušťku zinkového povlaku. Kontroluje se také profil žebra a rozměry tyče, protože nadměrné usazování zinku by nemělo narušovat normální manipulaci nebo konstrukci.

Pro exportní a inženýrské zakázky mohou být dodány tovární materiálové certifikáty, záznamy o kontrole zinkování, balicí dokumentace a další dohodnuté dokumenty o kvalitě. Pokud to projekt vyžaduje, lze také zajistit kontrolu třetí stranou.

Žádost o projekt

Nadace rozvodny a větrné elektrárny

Projekt elektrické infrastruktury vybral žárově pozinkovanou výztuž HRB400E pro základy větrných turbín, konstrukce rozvoden, pomocnou výztuž pro konstrukce související s uzemněním a vestavěné nosné komponenty.

Výběr byl založen na potřebě kombinovat požadavky na seismickou výztuž s dodatečnou antikorozní ochranou ve venkovních podmínkách zahrnujících déšť, kontakt s půdou a dlouhodobou expozici prostředí. Pozinkovaný povrch poskytoval dodatečnou ochranu, zatímco žebrovaná tyč si zachovala požadovanou konfiguraci vyztužení.

Žárově pozinkovaná výztuž vs černá výztuž

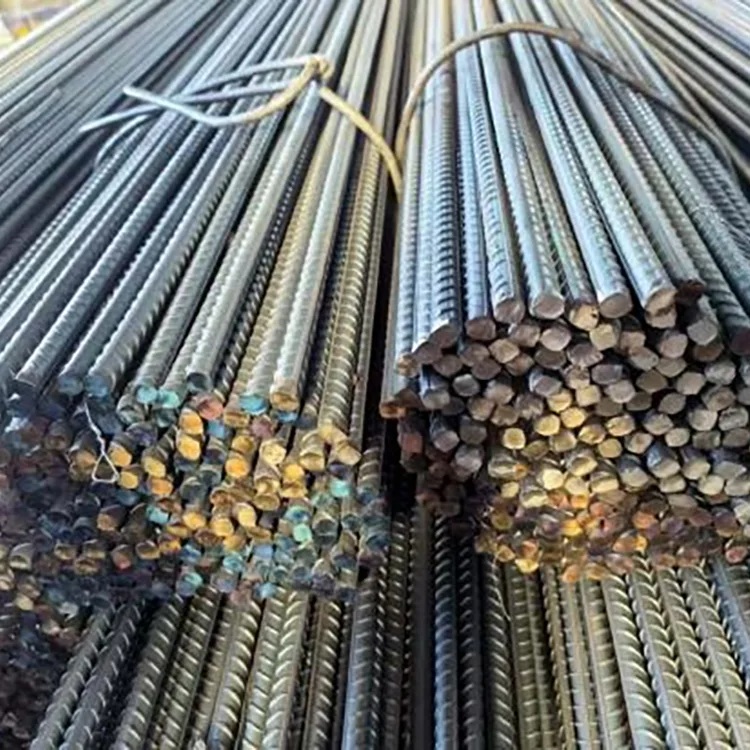

Černá výztuž zůstává vhodná pro mnoho konvenčních železobetonových projektů, kde betonový systém a podmínky expozice poskytují dostatečnou ochranu proti korozi.

Pozinkovaná armatura má vyšší počáteční náklady na materiál kvůli dodatečnému procesu galvanizace. Jeho hodnota se stává zjevnější, když by koroze výztuže způsobila značné potíže s opravou nebo náklady na životní cyklus.

Při zadávání veřejných zakázek by proto srovnání mělo zahrnovat třídu expozice, očekávanou dobu provozu, návrh betonu, přístup k údržbě a důsledky koroze výztuže spíše než srovnávat pouze cenu za tunu.

Informace o zadávání zakázek

Pro cenovou nabídku uveďte následující informace:

FAQ

Změní žárové zinkování pevnost výztuže?

Proces zinkování je především povrchová ochrana. Hotová výztuž musí stále splňovat stanovené mechanické požadavky na jakost oceli. Mechanické vlastnosti by měly být ověřeny prostřednictvím příslušné kontroly materiálu a požadavků projektu.

Spojuje pozinkovaná výztuž stále s betonem?

Ano. Deformovaná žebra zůstávají na tyči a zajišťují mechanické spojení s betonem. Požadavky na kotvení a vývoj specifické pro projekt by se měly stále řídit platnými normami pro navrhování konstrukcí.

Lze svařovat pozinkovanou výztuž?

Ano, ale svařování ovlivňuje zinkový povlak kolem svaru. Postup svařování by měl zohledňovat pozinkovaný povrch a poškozená zinková ochrana by měla být po svařování opravena.

Lze výztuž po zinkování ohnout?

Lze jej ohýbat, pokud je operace ohýbání kompatibilní s třídou tyče, průměrem a požadavky projektu. Pro rozsáhlou výrobu je vhodnější potvrdit plán ohýbání před galvanizací a zkontrolovat povlak po ohýbání.

Stačí 85 μm zinkový povlak pro pobřežní projekty?

Ne nutně. Expozice na pobřeží a moře může vyžadovat vyšší specifikaci zinku. Lze diskutovat o nátěru až do tloušťky 275 μm spolu s krytím betonu a celkovým návrhem ochrany proti korozi projektu.

Jaký je rozdíl mezi HRB400E a HRB500E?

Hlavním rozdílem je specifikovaná úroveň pevnosti. HRB400E má úroveň meze kluzu alespoň 400 MPa, zatímco HRB500E má úroveň meze kluzu alespoň 500 MPa. Označení E je spojeno s dalšími požadavky relevantními pro seismické aplikace.

Lze dodat pozinkovanou výztuž ve vlastních délkách?

Ano. Standardní délky jsou 9 ma 12 m, pevné délky 6–15 m lze projednat dle harmonogramu projektu a požadavků na dopravu.

Jaké dokumenty lze poskytnout pro inženýrskou nebo exportní zakázku?

Materiálové certifikáty, záznamy o kontrole výrobku, dokumentaci kontroly zinkování, balicí listy a další dohodnuté exportní nebo projektové dokumenty lze připravit podle specifikace nákupu.
