Žárově pozinkovaná obdélníková ocelová trubka

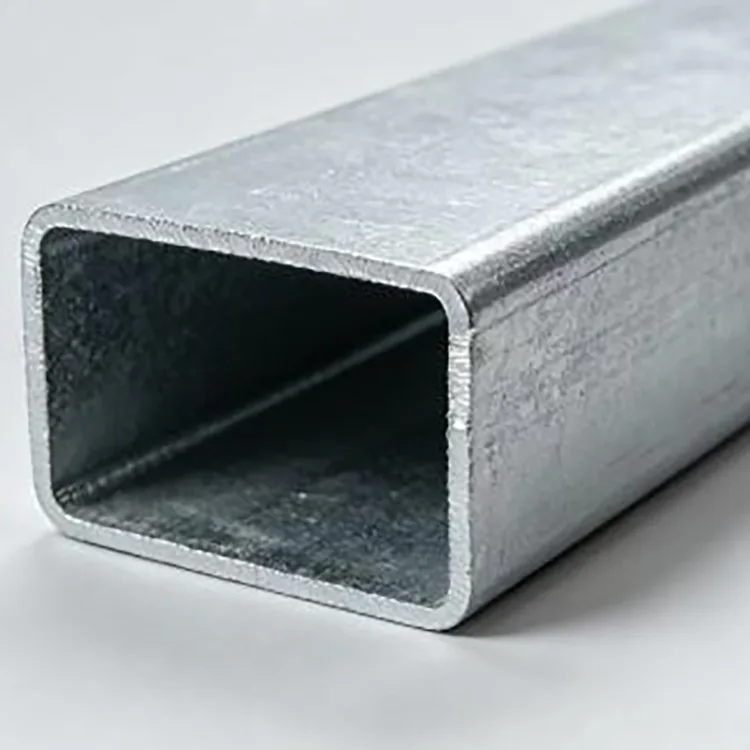

Žárově pozinkovaná obdélníková ocelová trubka je svařovaný obdélníkový dutý profil vyrobený z Q235B, Q355B nebo jiných specifikovaných jakostí uhlíkové oceli. Ocelový pás je tvářen za studena do obdélníkového profilu, vysokofrekvenčně svařován, dimenzován a řezán před povrchovou úpravou hotové trubky a žárovým zinkováním.

Obdélníková sekce je užitečná, když je náklad nebo instalační prostor více směrový, než umožňuje čtvercová trubka. Poskytuje širší plochu pro konzoly, panely a spoje, přičemž zachovává relativně nízkou hmotnost sekce. U venkovních konstrukcí poskytuje zinkový povlak dodatečnou ochranu proti vlhkosti a atmosférické korozi, díky čemuž je trubka vhodná pro aplikace, kde by nepotažená černá ocel vyžadovala pravidelnou povrchovou úpravu.

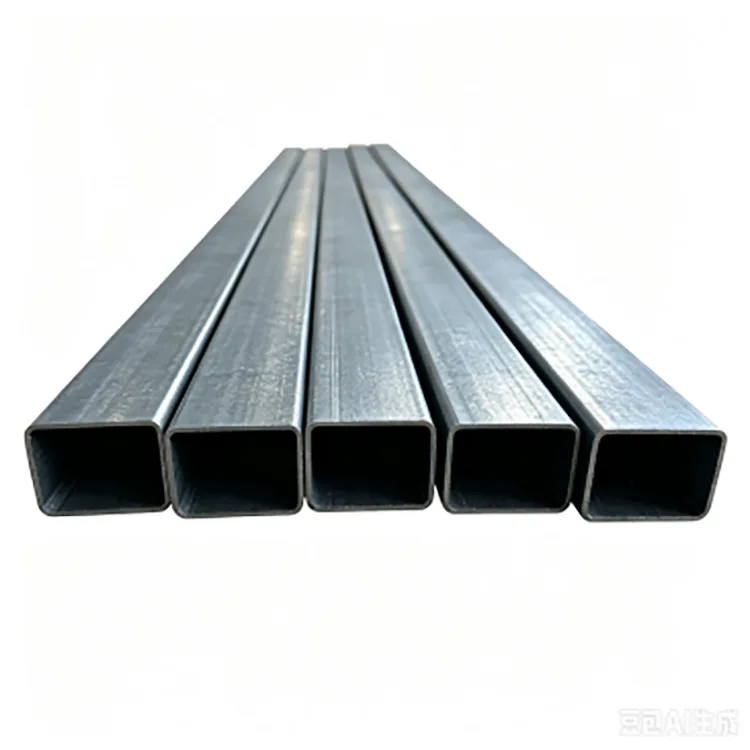

Trubku je možné dodat ve standardní délce nebo zpracovat podle projektových výkresů včetně řezání, děrování, ohýbání, drážkování, vrtání, uzavírání konců a zkosení.

Technické specifikace

Proč používat obdélníkový řez?

Hlavním rozdílem mezi obdélníkovými a čtvercovými dutými profily není pouze vzhled. Poměr šířky k výšce mění způsob, jakým sekce zapadá do konstrukce a jak efektivně využívá dostupný prostor.

Obdélníková trubka se často volí pro horizontální prvky, rámy a podpěry, kde jeden směr potřebuje větší hloubku průřezu než druhý. Poskytuje také širší montážní plochu pro komponenty závěsových stěn, panely, držáky a mechanické části.

Například profil 100×60 mm dává výrobci jinou kombinaci tuhosti, instalačního prostoru a použití materiálu oproti čtvercové trubce 100×100 mm. Správná volba by proto měla být založena na rozpětí, zatížení, způsobu připojení a dostupném instalačním prostoru spíše než na samotném názvu sekce.

Žárové zinkování: Co se mění

Ocelová trubka je nejprve vytvarována a svařena a poté připravena pro zinkování. Povrchové nečistoty a oxidy jsou odstraněny odmaštěním, mořením a aktivací, takže roztavený zinek může správně reagovat s povrchem oceli.

Připravená trubka se ponoří do roztaveného zinku při teplotě přibližně 450 °C. Po stažení se provede ochlazení a konečná úprava, aby se získal souvislý ochranný povlak.

Toto pořadí je důležité pro konstrukční profily, protože hotový obdélníkový profil, včetně rohů a exponovaných ploch, je po tvarování ošetřen protikorozní ochranou. Při zadávání zakázek na projekt by kupující měli potvrdit požadovanou specifikaci zinkového povlaku, spíše než se jednoduše ptát, zda je trubka „galvanizovaná“.

Výběr zinkového povlaku

Vhodný zinkový povlak závisí na tom, kde bude obdélníková trubka instalována.

Tyto údaje představují spíše možnosti povrchové úpravy než univerzální záruku životnosti. Pro pobřežní, chemická nebo trvale vlhká prostředí by měl projekt zvážit také dodatečné nátěrové systémy, drenáž, špičkovou ochranu a detaily připojení.

Q235B nebo Q355B?

Q235B je vhodný pro mnoho konvenčních rámů, podpěr, plotů, strojních konstrukcí a obecných ocelových konstrukcí, kde statický výpočet nevyžaduje vyšší pevnostní třídu.

Q355B je vhodnější, když konstrukce zahrnuje vyšší zatížení, delší rozpětí, požadavky na silnější vítr nebo sníh nebo když je důležité snížit hmotnost sekce. Konečná třída by měla být vybrána z technického výpočtu, spíše než jednoduše vybírat pevnější materiál pro každou aplikaci.

U exportních objednávek by měla být před výrobou potvrzena požadovaná třída oceli, platná norma, mechanické vlastnosti a kontrolní dokumenty.

Tloušťka stěny a velikost sekce

Tloušťka stěny má přímý vliv na hmotnost profilu, tuhost, pevnost spojení a výrobní výkon.

Lehké rámy a konstrukce skříní mohou používat tenčí stěny, zatímco nosné rámy, základny zařízení a větší venkovní konstrukce obvykle vyžadují silnější stěny.

Řada 20×40–200×400 mm pokrývá relativně kompaktní rámy prostřednictvím větších konstrukčních prvků. Pro cenovou nabídku by kupující měli poskytnout požadované vnější rozměry, tloušťku stěny, délku, jakost oceli, požadavek na zinkový povlak a množství. Pokud bude trubka použita jako konstrukční prvek, jsou pro výběr materiálu užitečné také rozpětí, zatížení a podmínky připojení.

Výrobní proces

Výroba začíná ocelovými svitky, u kterých se kontroluje jakost, tloušťka a stav povrchu. Pás je poté vyrovnán a postupně tvarován za studena do požadovaného obdélníkového profilu.

Vysokofrekvenční svařování spojuje vytvořený pás, následuje dimenzování a rovnání pro kontrolu hotového úseku. Řezání na pevnou délku, děrování nebo jiné předzpracování může být dokončeno podle objednávky před galvanizací.

Připravené trubky pak procházejí odmaštěním, mořením a úpravou tavidlem. Žárové zinkování se provádí při cca 450°C, následuje chlazení, povrchová úprava zinkem a finální rozměrová a povrchová kontrola.

Dokončení hlavních operací tváření a děrování před galvanizací také pomáhá vyhnout se zbytečnému poškození hotového zinkového povlaku během výroby.

Kontrola kvality před odesláním

U hromadných objednávek není kvalita určena pouze vzhledem. Jako první se kontroluje vstupní třída a tloušťka oceli, poté následuje kontrola rozměrů během tváření a kontrola hotové trubky.

Mezi klíčové kontrolní body patří pravoúhlé rozměry, tloušťka stěny, přímost, stav svaru, délka řezu, kvalita povrchu a zinkový povlak. Hmotnost nebo tloušťku povlaku lze zkontrolovat podle dohodnuté projektové specifikace.

Pro exportní projekty lze připravit materiálové certifikáty, kontrolní záznamy, balicí listy a další požadované dokumenty dle objednávky. Pokud to vyžaduje kupující nebo projekt, lze také zajistit kontrolu třetí stranou.

Kde se používá

Závěsné stěny a stavební konstrukce

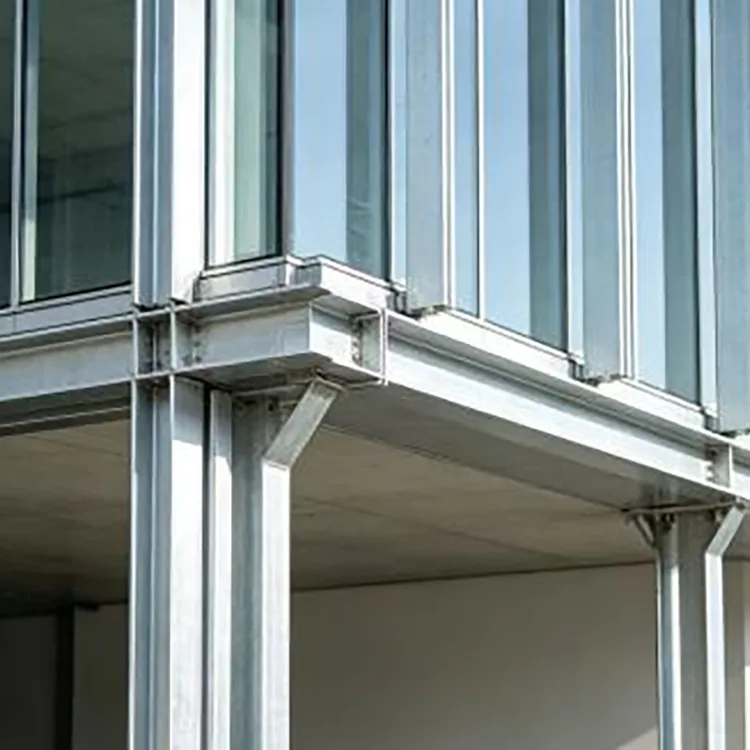

Obdélníkové čelo je vhodné pro rámy předstěn, podpěry fasád, příčky a sekundární konstrukční prvky, kde záleží na prostoru připojení a směrové tuhosti.

Obecní a venkovní stavby

Zábradlí, zábradlí, přístřešky, krajinářské konstrukce, reklamní rámy a další exponované ocelové konstrukce těží z dodatečné ochrany proti korozi žárovým zinkováním.

Fotovoltaické projekty

Obdélníkové trubky lze použít pro vybrané nosné prvky FV, rámy zařízení a pomocné konstrukce. U pobřežních projektů nebo projektů s vysokou vlhkostí by se měla zvážit vyšší specifikace zinku podle korozního prostředí.

Rámy strojů a zařízení

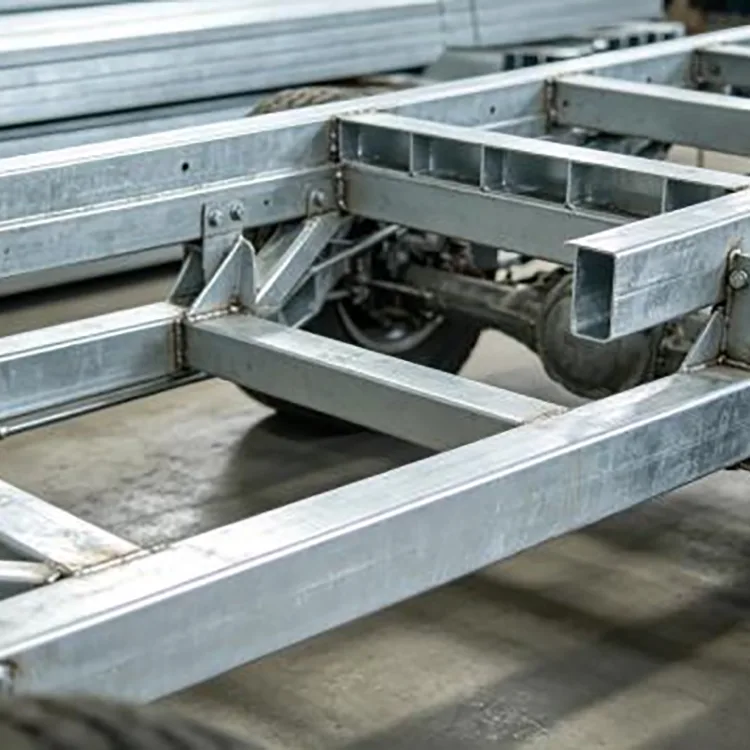

Ploché plochy obdélníkového profilu zjednodušují instalaci držáku a montáž zařízení. Typická použití zahrnují základny strojů, rámy dopravníků, podpěry automatizace a platformy zařízení.

Skladová a průmyslová zařízení

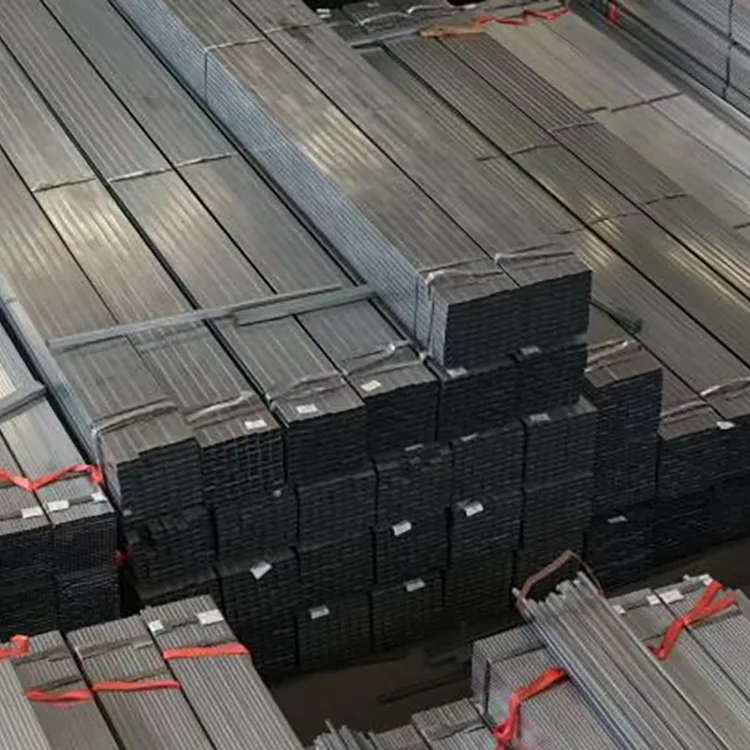

Trubku lze použít pro regálové komponenty, nosné rámy, skladové konstrukce a pomocné prvky, kde je vyžadována rozměrová stálost a odolnost proti korozi.

Skleníky, dočasné stavby a vazníky

Díky kombinaci obdélníkové geometrie, nízké hmotnosti a dostupného zpracování je vhodný pro rámy skleníků, jevištní konstrukce, dočasné rámy a další vyrobené sestavy.

Zpracování před dodáním

U projektů s opakovanými instalačními rozměry může předběžné zpracování snížit řezné a vrtací práce na staveništi.

Mezi běžné služby patří řezání pevné délky, děrování, drážkování, vrtání, ohýbání, úkosování a uzavírání konců. Zpracování může být založeno na výkresu, DXF/CAD souboru nebo kótovacím plánu.

Když jsou po galvanizaci provedeny otvory nebo řezy, exponovaná ocelová oblast by měla dostat vhodnou opravnou ochranu bohatou na zinek. Z tohoto důvodu je obecně vhodnější dokončit plánované děrování a řezání před fází žárového zinkování, kdykoli to výrobní návrh umožňuje.

Žárově pozinkovaná obdélníková trubka vs černá obdélníková trubka

Výběr závisí především na prostředí instalace a požadavcích na údržbu.

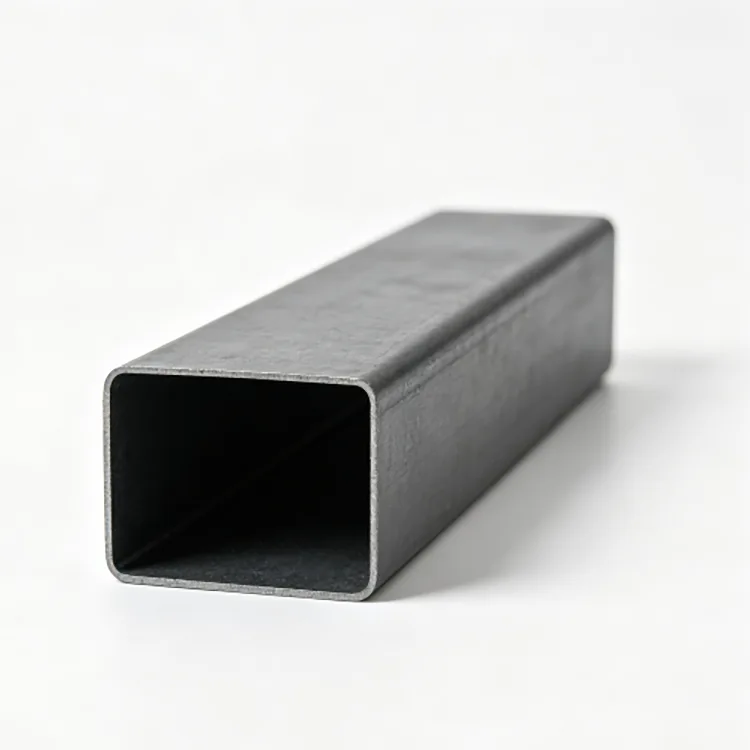

Černá obdélníková trubka má nižší počáteční náklady na materiál a může dobře fungovat pro suché vnitřní konstrukce, kde povrch dostane vhodný nátěr nebo koroze nepředstavuje hlavní problém.

Žárově pozinkovaná obdélníková trubka má zinkový povlak, který poskytuje fyzickou bariéru i obětovanou ochranu proti korozi. Je proto vhodnější pro venkovní a vlhké aplikace, kde by opakované nátěry nebo ošetření rzí zvýšily údržbové práce.

U dlouhodobých venkovních projektů může být srovnání pouze pořizovací ceny zavádějící. Specifikace nátěru, očekávaná expozice, požadavky na výrobu a plán údržby by měly být zahrnuty do srovnání nákladů.

Projektové aplikace

Struktura městské dopravy

Projekt městské komunikace a dopravy použil žárově zinkovanou obdélníkovou trubku Q235B 100×60×4 mm pro nosné rámy, včetně silničních přístřešků a konstrukcí zábradlí. Kombinace tuhosti obdélníkového průřezu a galvanizované ochrany byla zvolena pro venkovní vystavení dešti, větru a prachu.

Skladové a průmyslové zařízení

Projekt logistického skladu používal žárově zinkovanou obdélníkovou trubku o rozměrech 40×80×2,0 mm pro regálové aplikace a rámy zařízení. Konzistentní rozměry sekce pomohly při montáži, zatímco pozinkovaný povrch byl vhodný do vlhkých podmínek spojených se skladovým a průmyslovým využitím.

Kontrolní seznam pro zadávání zakázek

Před zadáním hromadné objednávky potvrďte tyto body:

FAQ

Jaký je rozdíl mezi obdélníkovou a čtvercovou pozinkovanou ocelovou trubkou?

Čtvercová trubka má stejné boční rozměry a běžně se používá pro sloupy, rámy a prvky vyžadující vyváženější geometrii. Obdélníková trubka má různé délky stran a je často výhodnější pro horizontální prvky, rámy obvodových stěn, konstrukce zařízení a aplikace, kde je užitečná směrová tuhost nebo širší montážní plocha.

Lze obdélníkovou trubku dodat v nestandardních rozměrech?

Ano. Nestandardní velikosti sekcí, pevné délky a požadavky na zpracování lze projednat podle výkresu projektu a proveditelnosti výroby.

Můžete odříznout a prorazit trubku před odesláním?

Ano. Lze uspořádat řezání, děrování, drážkování, vrtání, ohýbání, uzavírání konců a zkosení. U pozinkovaných výrobků je plánované zpracování obvykle dokončeno před žárovým zinkováním, pokud je to praktické.

Je potřeba 200–275 g/m² zinkového povlaku pro každý venkovní projekt?

Ne. Běžná venkovní expozice ve vnitrozemí automaticky nevyžaduje nejvyšší úroveň zinku. Nátěr by měl být vybrán podle vlhkosti, solné mlhy, chemické expozice, frekvence smáčení a předpokládané doby provozu.

Může Q355B přímo nahradit Q235B?

Ne automaticky. Přestože má Q355B vyšší pevnost, změna třídy oceli neznamená, že lze vždy použít stejný profil bez kontroly konstrukčního návrhu, spojů, požadavků na svařování a platné normy.

Lze žárově pozinkovanou obdélníkovou trubku svařovat?

Ano, ale svařování poškozuje místní zinkový povlak a vytváří výpary obsahující zinek. Je vyžadována vhodná ventilace, postupy svařování a opravy bohaté na zinek po svařování.

Jaké dokumenty mohou být dodány pro exportní objednávky?

Materiálové certifikáty, záznamy o kontrole výrobků, balicí listy, obchodní faktury a další exportní nebo projektové dokumenty mohou být připraveny podle dohodnutých požadavků objednávky.

Jaká je běžná dodací lhůta?

Běžné skladové objednávky mohou být běžně připraveny k odeslání přibližně za 3–7 pracovních dnů. Standardní výrobní zakázky jsou běžně kolem 10–15 pracovních dnů, zatímco velkoobjemové nebo zakázkové zakázky by měly být potvrzeny podle velikosti sekce, zinkování a požadavků na zpracování.
