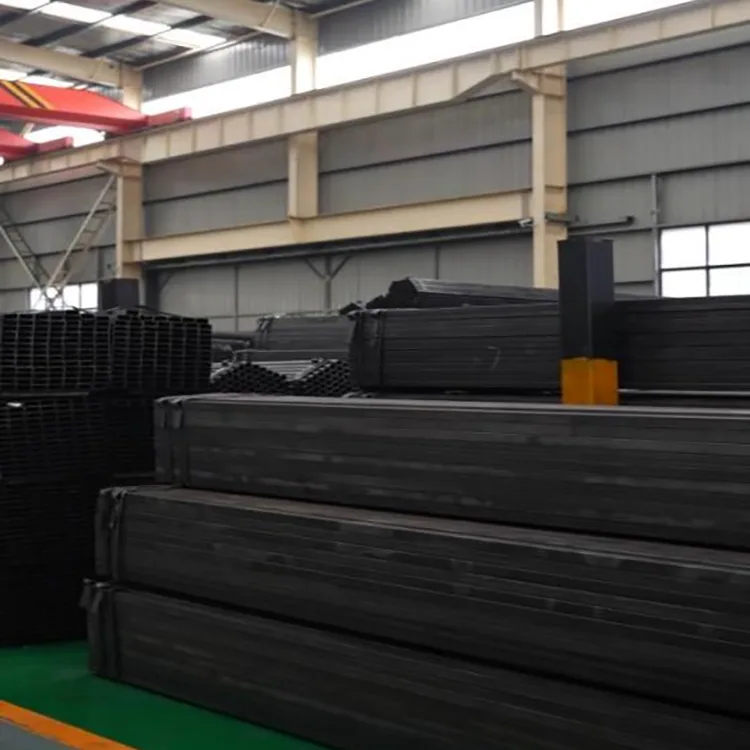

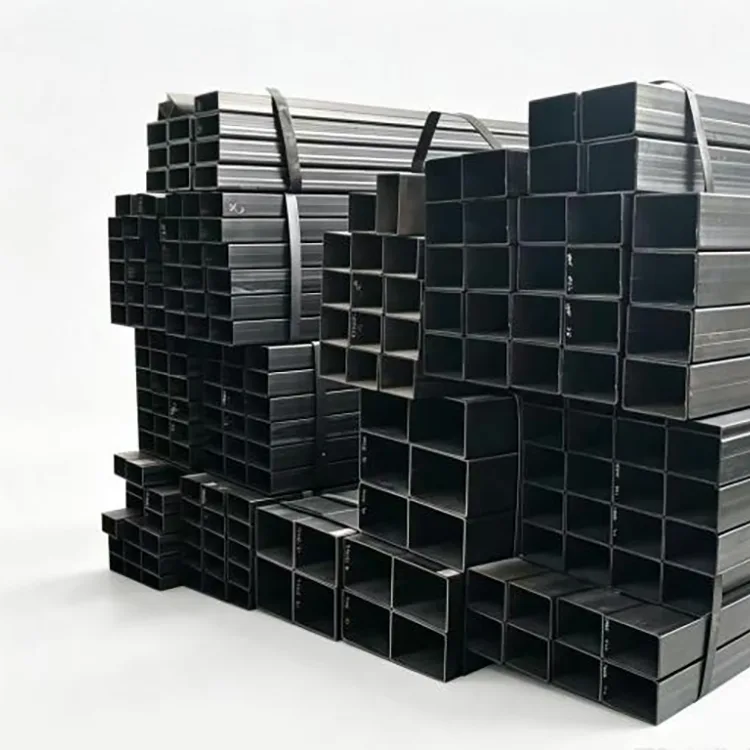

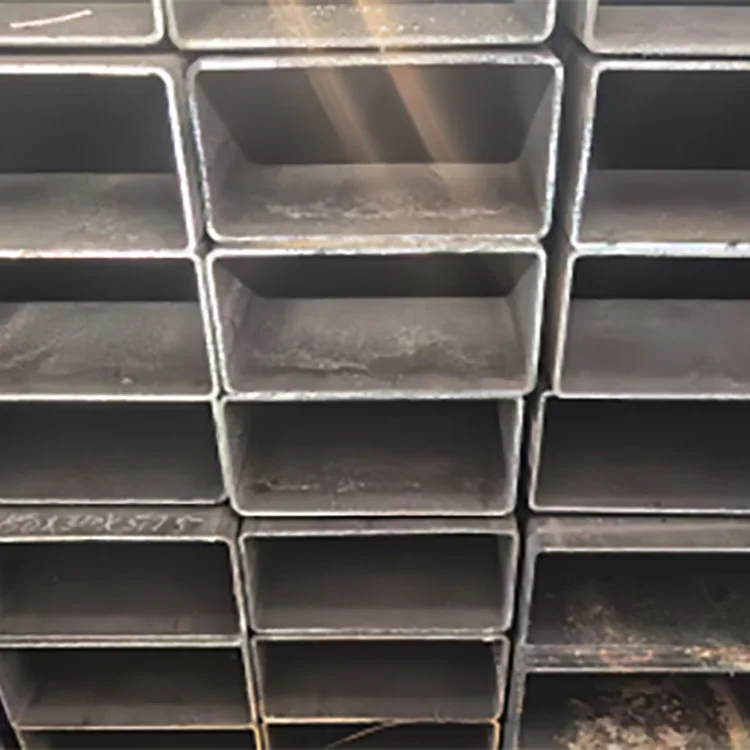

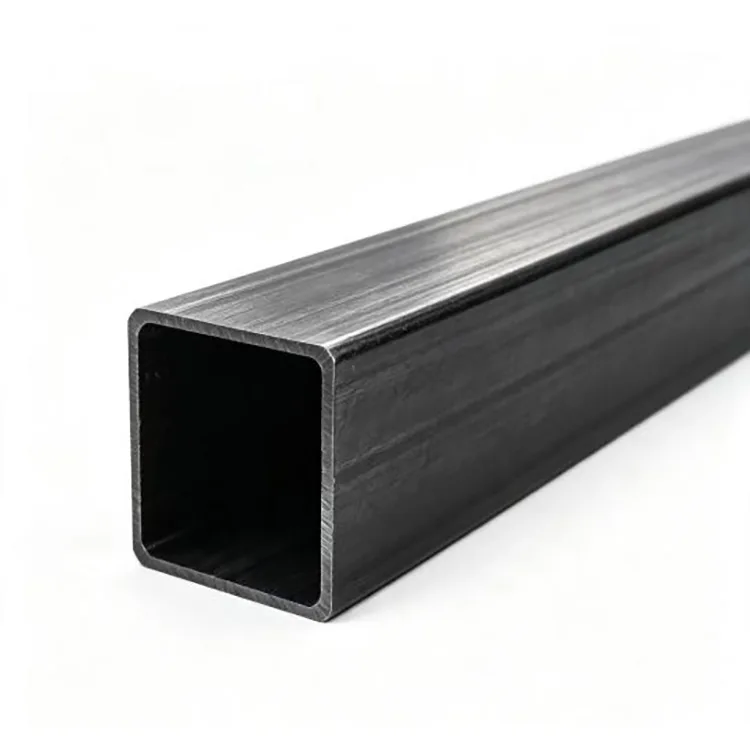

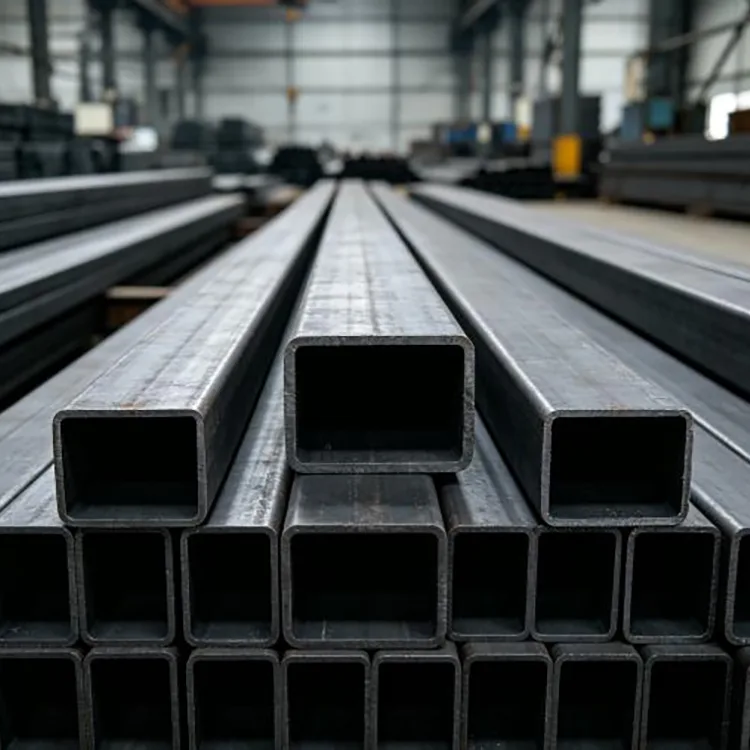

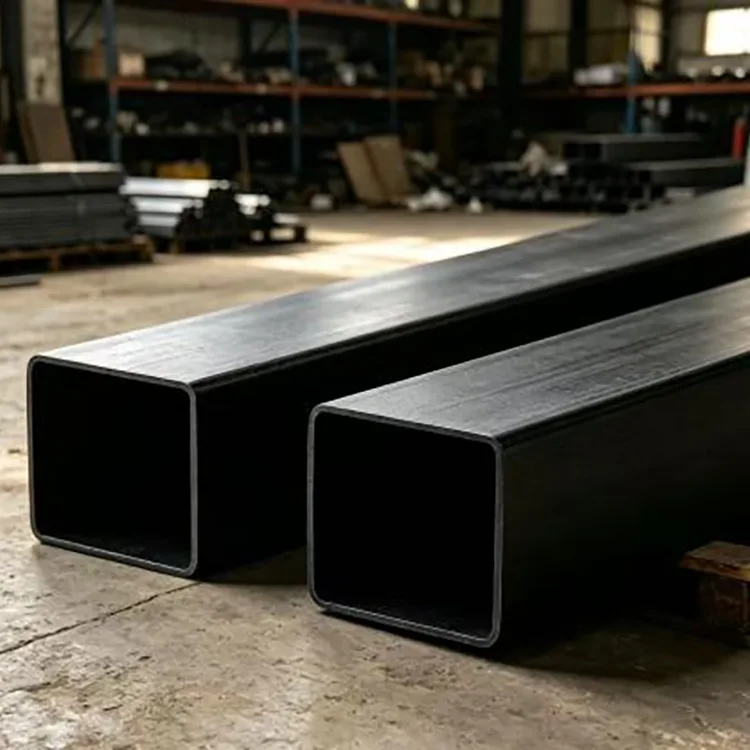

ERW obdélníková ocelová trubka

Obdélníková trubka se často volí z jednoho prostého důvodu: její ploché strany usnadňují konstrukční výrobu. Komponenty lze přivařit nebo přišroubovat přímo k plochým stranám, zatímco dutý profil poskytuje užitečný odpor v ohybu bez použití zcela pevného ocelového profilu. Díky tomu je obdélníková trubka běžná v rámech zařízení, konstrukčních podpěrách, zemědělských konstrukcích, zábradlích a vyrobených ocelových sestavách.

Rongheng vyrábí obdélníkové ocelové trubky ERW z ocelového pásu pomocí kontinuálního válcování a vysokofrekvenčního odporového svařování. Poté, co je podélný šev svařen, trubka prochází procesem dimenzování a rovnání, než je nařezána na požadovanou délku. Výrobní proces je navržen tak, aby byly dodrženy dohodnuté rozměry profilu, tloušťka stěny a přímost v průběhu celé zakázky.

Pro inženýrské zakázky jsou tyto detaily důležité, protože rozměrové odchylky mohou po dodání způsobit problémy. Trubky, které nejsou dostatečně rovné nebo konzistentní, mohou vyžadovat dodatečné seřízení před svařováním a montáží. Jasně definovaná specifikace zahrnující velikost sekce, tloušťku stěny, jakost oceli, délku, povrchovou úpravu a požadavky na kontrolu pomáhá snížit tyto problémy před zahájením výroby.

Jak se vyrábí trubice

Výrobní proces začíná ocelovým pásem vybraným podle požadované kvality a tloušťky. Pás je postupně tvarován pomocí válců, dokud nedosáhne požadovaného obdélníkového profilu.

Okraje jsou následně spojeny pomocí vysokofrekvenčního elektrického odporového svařování. Na rozdíl od konvenčního ručního svařování tvoří výroba ERW podélný šev průběžně, jak pás prochází výrobní linkou. Svařovaný úsek je následně dimenzován na požadovanou šířku a výšku.

Po dimenzování je trubka narovnána, řezána a zkontrolována.

Ocelový pás → Tvarování rolí → Vysokofrekvenční svařování → Dimenzování → Rovnání → Řezání → Kontrola → Svazování

Tento proces je vhodný zejména pro zakázky zahrnující opakované sekce a větší množství, kde je důležitá stabilní efektivita výroby a konzistentní rozměry.

Na čem při nákupu nejvíce záleží

Nejnižší nabízená cena nemusí nutně znamenat nejnižší náklady projektu. U pravoúhlých ocelových trubek může účinnost výroby a vlastnosti materiálu ovlivnit několik podrobností specifikace.

Velikost sekce

Šířka a výška určují, jak trubka zapadne do celkové konstrukce. Pro prefabrikované rámy a základny vybavení jsou důležité konzistentní rozměry, protože komponenty se musí během montáže srovnat.

Tloušťka stěny

Tloušťka stěny ovlivňuje hmotnost, tuhost, nosnost a požadavky na svařování. Mělo by být vybráno z konstrukčního zatížení, nepodepřeného rozpětí, návrhu připojení a příslušného konstrukčního standardu, spíše než jednoduše vybírat nejtlustší dostupnou trubku.

Třída oceli

Q235B se běžně používá pro obecné konstrukční a výrobní aplikace, kde je dostatečná standardní pevnost. Q355B lze zvážit pro aplikace vyžadující vyšší specifikovanou mez kluzu. Výsledná známka by měla odpovídat statickému výpočtu projektu nebo technické specifikaci.

Rovnost a pravoúhlost

U vyrobených konstrukcí se trubka, která je rozměrově konzistentní a přiměřeně rovná, snadněji řeže, umísťuje a svařuje. To je důležité zejména u opakovaných montáží rámu, kde se mohou během instalace nahromadit malé rozměrové rozdíly.

Povrchová úprava

Černé trubky jsou vhodné tam, kde se plánuje nátěr, nátěr nebo vnitřní použití. Žárově pozinkované trubky poskytují dodatečnou ochranu proti korozi a jsou běžně vybírány pro venkovní konstrukce, zemědělská zařízení a vlhká prostředí.

Výběr mezi Q235B a Q355B

Výběr materiálu by měl být založen na požadovaném výkonu spíše než na automatickém výběru oceli vyšší jakosti.

Q235B je praktickou volbou pro mnoho univerzálních konstrukcí, rámů zařízení, architektonických kovových konstrukcí, zemědělských konstrukcí a výrobních projektů. Je široce používán tam, kde konstrukce nevyžaduje vyšší pevnost konstrukční oceli.

Q355B má vyšší specifikovanou mez kluzu a lze ji zvážit pro konstrukční součásti vystavené vyššímu zatížení nebo tam, kde návrh vyžaduje materiál s vyšší pevností. To může umožnit inženýrovi dosáhnout požadovaného konstrukčního výkonu s vhodným návrhem sekce.

Pro pořízení uveďte aplikaci, rozměry průřezu, rozpětí a zatížení, kdykoli je to možné. To poskytuje dodavateli dostatek informací k potvrzení, zda je zvolená třída a tloušťka stěny vhodné.

Černý nebo galvanizovaný povrch?

Správná povrchová úprava závisí především na provozním prostředí a následném procesu lakování.

Pokud je požadováno pozinkování, měl by kupující specifikovat příslušnou normu nebo požadovanou hmotu povlaku namísto pouhého uvedení „galvanizováno“. Předejdete tak nedorozuměním během nabídky a výroby.

Aplikace

Obdélníkový profil se používá u široké řady ocelových výrobků.

Ocelové konstrukce

Používá se pro rámy, podpěry, sekundární konstrukční prvky a další vyrobené součásti.

Stroje a zařízení

Vhodné pro podstavce strojů, rámy zařízení, konstrukce dopravníků, rámy zemědělských strojů a nosné konstrukce.

Infrastruktura

Používá se pro zábradlí, oplocení, konstrukce pro chodce, nosné rámy a další vyrobené součásti infrastruktury.

Zemědělská zařízení

Běžně se používá u konstrukcí skleníků, zemědělských přístřešků a nosných rámů, kde jsou náležitě specifikovány požadované sekce a ochrana proti korozi.

Architektonická výroba

Díky plochým povrchům je obdélníková trubka vhodná pro přepážky, výstavní konstrukce, architektonické rámy, komponenty zábradlí a dekorativní kovové konstrukce.

Výroba a další zpracování

Mnoho kupujících nepoužívá trubici přímo po dodání. Lze jej rozřezat na jednotlivé součásti, vrtat, svařovat, natírat nebo začlenit do větší sestavy.

Rongheng může projednat požadavky na zpracování, jako jsou:

● Řezání s pevnou délkou

● Vrtání a dohodnuté opracování otvorů

● Požadavky na svařování a výrobu

● Povrchová úprava nebo galvanizace

● Přizpůsobené balení

● Požadavky na kontrolu specifické pro daný projekt

Pro přesnou výrobu poskytněte před výrobou hotové rozměry a požadavky na toleranci. To je zvláště důležité, když budou trubky zpracovávány automatizovaným řezáním, CNC zařízením nebo prefabrikovanými montážními linkami.

Kontrola před odesláním

Kontrola kvality by měla být spojena se specifikací uvedenou v objednávce.

Rongheng může zajistit kontrolu zahrnující hlavní charakteristiky hotové trubky, včetně:

● Vnější rozměry sekce

● Tloušťka stěny

● Délka

● Přímost

● Stav povrchu

● Třída materiálu

● Kontrola související se svařováním

● Mechanické vlastnosti tam, kde jsou požadovány

U projektů vyžadujících nezávislé ověření může být kontrola třetí stranou koordinována podle dohodnutého plánu kontrol, včetně SGS, Bureau Veritas nebo TÜV.

Rozsah kontroly by měl být dohodnut spíše před výrobou než po vyrobení zboží. To umožňuje týmům výroby a kvality pracovat podle stejných kritérií přijatelnosti.

Dodávky pro velké projekty

Rongheng je podporován společností Tianjin Gefu Steel a působí v průmyslové zóně Daqiuzhuang v Tianjinu, hlavní oblasti výroby a distribuce oceli.

Skupina má roční objem výroby a prodeje oceli přesahující 1,3 milionu tun a poskytuje kapacitu dodavatelského řetězce pro stavební projekty, společnosti vyrábějící ocel, výrobce strojů a dlouhodobé průmyslové nákupčí.

U mezinárodních objednávek obvyklé informace o zadávání zakázek zahrnují:

Velikost → Tloušťka stěny → Třída oceli → Délka → Množství → Povrch → Standardní → Místo určení

Standardní MOQ je jeden 20stopý kontejner, přibližně 20–25 tun. Typická dodací lhůta je 15–25 dní v závislosti na zvolené specifikaci, množství, přizpůsobení a výrobním plánu.

V případě opakovaného nákupu může zachování stejných potvrzených specifikací a požadavků na kontrolu pro následné objednávky pomoci udržet konzistenci mezi dávkami.

Často kladené otázky

1. Jaký je rozdíl mezi obdélníkovou a čtvercovou trubkou?

Oba jsou duté ocelové profily, ale obdélníková trubka má různé rozměry šířky a výšky, zatímco čtvercová trubka má stejné strany. Obdélníkové sekce jsou často výhodnější tam, kde konstrukce vyžaduje větší hloubku v jednom směru.

2. Je obdélníková ocelová trubka ERW vhodná pro nosné konstrukce?

Lze jej použít pro mnoho konstrukčních aplikací za předpokladu, že velikost průřezu, tloušťka stěny, třída oceli, přípoje a návrhové zatížení splňují příslušné technické požadavky. Samotná trubka by neměla být vybírána pouze podle tvaru.

3. Lze použít Q235B místo Q355B?

Ne automaticky. Q235B a Q355B mají různé specifikované mechanické vlastnosti. Pokud konstrukční návrh vyžaduje vyšší pevnost Q355B, není vhodné ji nahradit Q235B bez přepočtu konstrukce.

4. Mohou být trubky dodávány v přizpůsobených délkách?

Ano. Řezání na pevnou délku lze projednat podle požadavků projektu. Před výrobou by měla být potvrzena požadovaná délka a rozměrová tolerance.

5. Můžete dodat pozinkované obdélníkové trubky?

Ano. Povrchovou úpravu žárovým zinkováním lze dodat dle dohodnuté specifikace. U venkovních projektů by měl být požadovaný standard zinkování nebo požadavek na povrchovou úpravu uveden v objednávce.

6. Jak mám zvolit tloušťku stěny?

Tloušťka stěny závisí na velikosti sekce, rozpětí, zatížení, podpěrných podmínkách, návrhu připojení a příslušných konstrukčních požadavcích. Pokud uvedete zamýšlenou aplikaci a přibližnou zátěž, lze specifikaci vyhodnotit přesněji.

7. Lze pravoúhlé trubky vrtat, svařovat a natírat?

Ano. Obdélníkové trubky se běžně používají pro sekundární výrobu, jako je řezání, vrtání, svařování a lakování. Při definování výrobního procesu je třeba vzít v úvahu jakost materiálu a tloušťku stěny.

8. Jaké informace jsou potřebné pro cenovou nabídku?

Zašlete prosím požadovanou šířku × výšku, tloušťku stěny, jakost oceli, délku, množství, povrchovou úpravu, použitelnou normu a místo určení. Pro inženýrské aplikace jsou užitečné také informace o zatížení nebo využití.
